前言

日常用 5 號鎳氫電池時，是不是總被這些問題煩到：充電器要手動插拔每節電池、還得小心翼翼對正負極，插反了直接充不了；充好的電池沒地方收納，隨手放還容易丟；普通充電器顏值拉胯，只能塞抽屜里藏著……

今天就給大家安利一款超貼心的開源項目 ——大容量鎳氫電池自動充電站，基于 RP2040 打造，把自動充電、極性自修正、電池存儲和桌面時鐘融于一體，不僅解決了傳統充電器的所有痛點，全 3D 打印的外殼還能當桌面擺件，技術與顏值雙在線！

亮點 & 功能

1A 大電流順序快充：專為 5 號鎳氫電池設計，最大充電電流可達 1A，采用單節順序快充模式，充電效率拉滿，告別慢充等待；搭配專業充電控制芯片，精準把控充電流程，避免過充損傷電池。

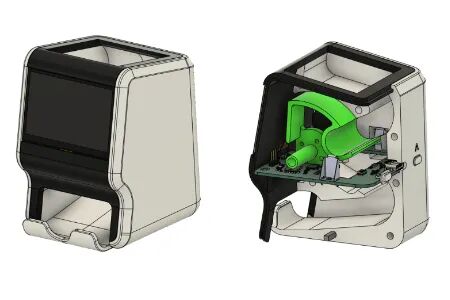

全自動裝填 & 彈出：無需手動操作，只需將電池扔進設備頂部入口，內部機械結構會自動拾取電池并送入充電位；充電完成 / 檢測到錯誤時，電池會自動彈出，全程解放雙手，懶人友好。

電子極性智能修正：核心黑科技之一！打破傳統充電器的極性限制，無論電池正負極怎么放，內部 H 橋電路 + 負電壓驅動方案會自動檢測并調整極性，徹底告別插反充不了的尷尬，隨心放就完事。

全維度實時監測：充電過程中實時監測電池電壓、溫度和充電時間三大核心數據，多重安全防護，一旦檢測到異常會及時停止充電，從根源避免電池過熱、過充等問題，充電更安心。

高清 LCD 屏 + 桌面時鐘：搭載 240x400 像素單色 LCD 屏，基于 LVGL 打造圖形化界面，不僅能顯示電池充電狀態，還能精準顯示日期和時間，變身實用桌面時鐘，一物兩用不占空間。

7 節電池大容量存儲：設備內部設計專屬存儲倉，最多可存放 7 節充滿電的鎳氫電池，充好即存，隨取隨用，再也不用到處找電池，實現 5 號電池 “倉儲式” 管理。

核心參數

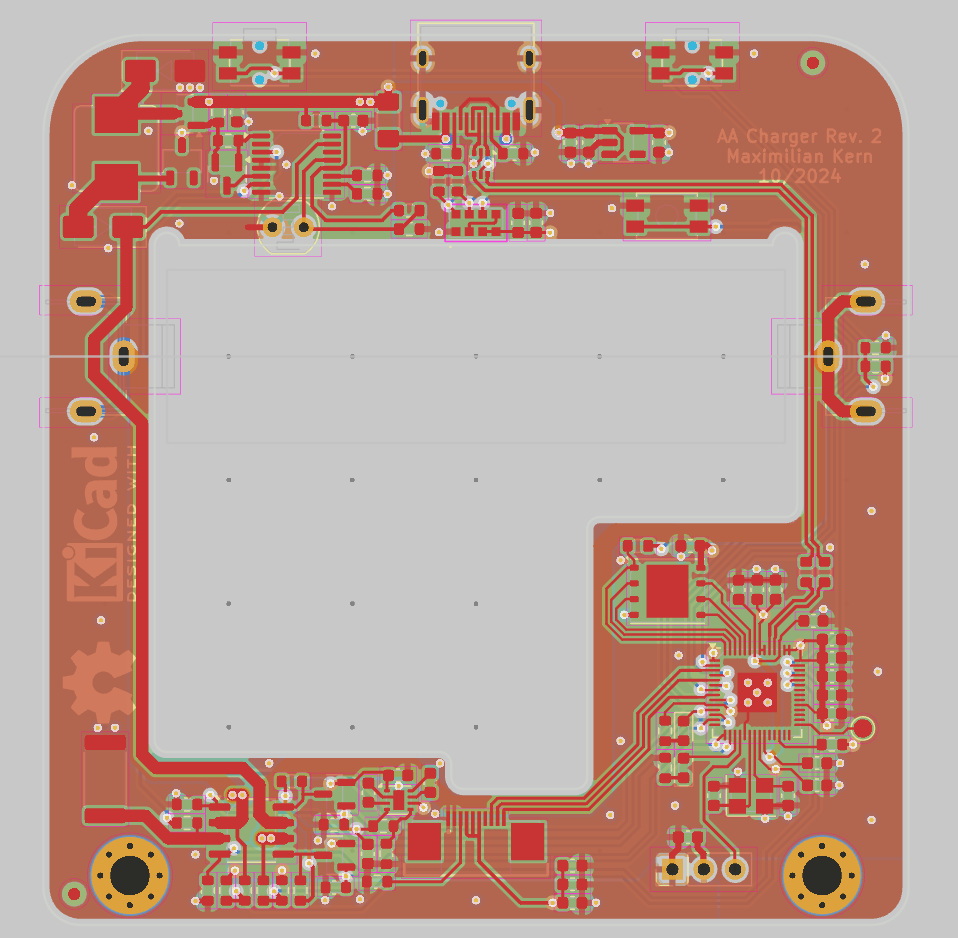

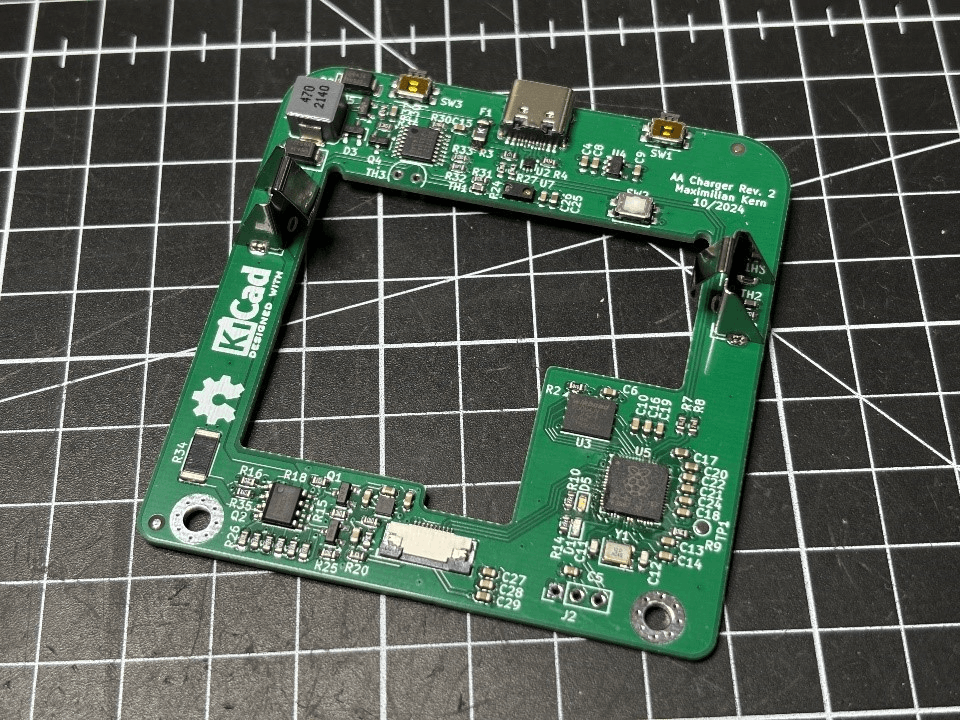

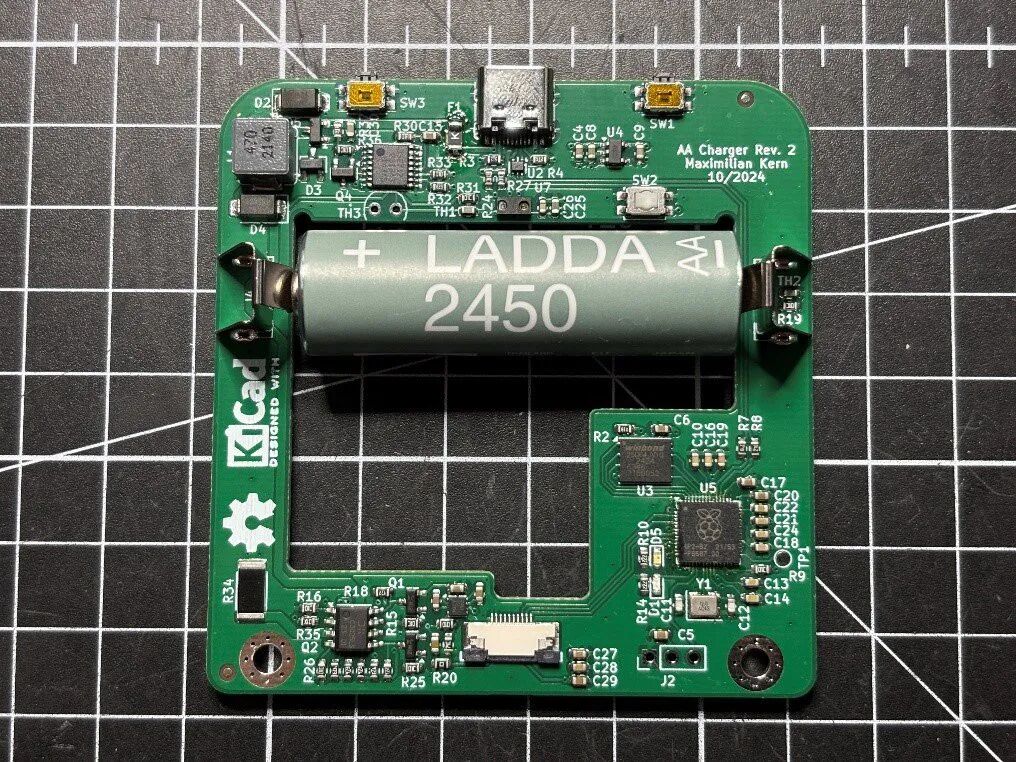

PCB&原理圖

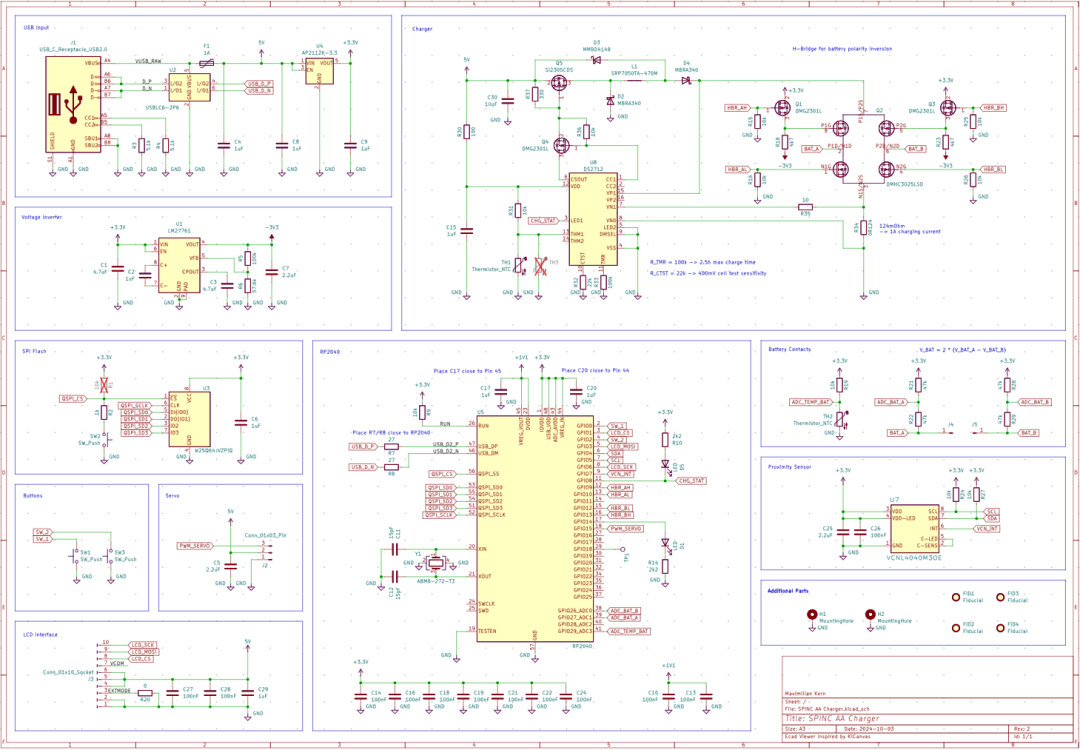

部分原理圖(閱讀原文可獲取完整文件)

開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

開源地址：

https://p.eda.cn/d-1344554740003897344

結語

如果你也心動了，趕緊戳開底下的閱讀原文解鎖全部資料，你打算把這款自動充電站復刻后改造出什么新功能?是增加電池數量，還是升級為多型號電池適配?歡迎在評論區分享你的腦洞，也可以蹲一波詳細的復刻教程～
