電阻溫度系數定義了材料電阻率隨溫度升高的分?jǐn)?shù)變化量。對于大多數金屬而言，該系數為正值，意味著器件通電后會產生不希望的自發熱。因此，在電子器件的設計與生產中，必須對這一參數加以考量，以避免效率、性能和可靠性的損失。傳統測量方法需要在多個穩態溫度點逐一記錄電阻值，再通過線性擬合確定斜率，過程耗時且通常需要額外的樣品制備步驟（如使用導電銀漆改善電接觸）。在實際研發與生產中，Xfilm埃利四探針?lè)阶鑳x基于四探針原理，能夠快速獲取薄膜方阻信息，為電阻溫度系數的精確評估提供可靠的基礎數據支撐。

四探針測量理論模

微四探針測量通過在樣品表面兩個電極間施加角頻率為ω的交流電流，利用另外兩個電極探測電位差。電流產生的焦耳熱使探針附近局部溫度以2ω的頻率升高，進而引起局部方阻的變化。對于小溫度變化，方阻可近似表示為RS(r) = RS,0[1 + αTCR·ΔT(r)]，其中RS,0為參考溫度下的方阻。由此產生的四探針電壓包含基波和三次諧波分量，其中三次諧波電阻R3ω與αTCR直接相關。相比在兩個不同電流下測量電阻差值的方法，直接測量R3ω在弱信號條件下更具優勢，這對于以硅為襯底的樣品尤為重要。

此前的研究已在熔融石英襯底上實現了鉑薄膜的αTCR測量，但這類襯底與半導體行業廣泛使用的標準硅襯底并不一致。實際工藝中，金屬薄膜通常沉積在硅片上生長的薄SiO?層（小于500 nm）上。由于硅襯底的高熱導率會削弱所有與溫度相關的信號，且SiO?層的存在增加了分析模型的復雜度，這類結構的測量面臨相當大的挑戰。本研究采用有限元法替代半解析模型，對釕薄膜/SiO?/Si襯底多層結構的電學和熱學響應進行模擬，通過在不同電極間距和配置下進行多次測量，同時擬合出αTCR和薄膜與襯底之間的總熱邊界電導。在數據擬合中，有限元模擬進一步采用直流電流以縮短計算時間，每次模擬提供四探針電阻RDC和零電流電阻RDC,0。

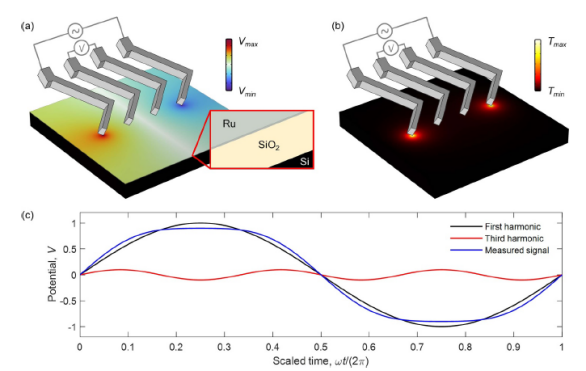

M4PP在多層系統上的示意圖。導電釕薄膜沉積在SiO?上，以Si為襯底。圖中展示了施加恒定電流時的電勢分布和溫度分布，以及模擬的電壓波形

實驗與結果

/Xfilm

實驗選用兩種厚度的釕薄膜（3.3 nm和5.2 nm），通過原子層沉積制備于90 nm厚的SiO?/Si襯底上，釕薄膜下方有一層TiN粘附層。微四探針配備八個等距共線電極，間距4 μm，可在每次接觸時同時完成4 μm和8 μm兩種間距的測量。測量采用A′和A兩種配置以抑制熱電效應的干擾，電流幅值從2 mA逐步增加至5 mA。R3ω與電流平方之間表現出良好的線性關系，且該線性關系在四種間距與配置的組合下均可由單一組(αTCR, GTBC)參數很好地復現。

對3.3 nm釕薄膜，30次獨立測量的αTCR均值為542 ± 18 ppm/K，GTBC為15.6 ± 1.3 MW/(m2·K)；對5.2 nm釕薄膜，αTCR為982 ± 46 ppm/K，GTBC為19.3 ± 2.3 MW/(m2·K)。較薄薄膜的αTCR較低，可歸因于薄膜表面的額外散射過程——溫度升高時電子平均自由程減小，表面散射相對于聲子散射的貢獻隨之降低。3.3 nm釕薄膜的αTCR均值比PPMS參考值低約9%，這可能是由于PPMS測量中使用銀漆導致電阻值被高估所致。5.2 nm釕薄膜的αTCR均值比參考值高約5%，但約三分之二的測量結果在考慮擬合不確定度后與PPMS值重疊。

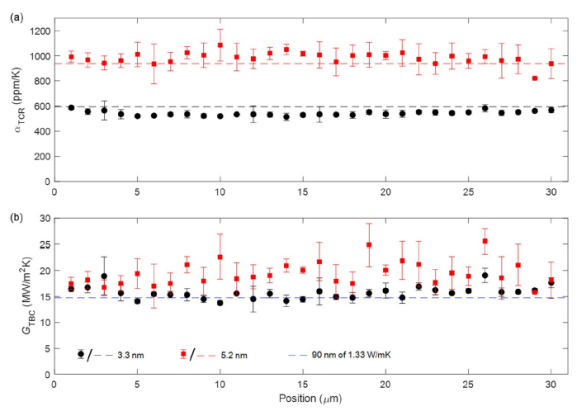

釕薄膜的電阻溫度系數和釕與Si襯底間的總熱邊界電導及其擬合誤差。虛線分別表示PPMS參考值和90 nm SiO?的本征熱導值

靈敏度分析

/Xfilm

蒙特卡洛模擬表明，αTCR的擬合標準偏差約為1.1%，GTBC約為2.3%，說明該方法對αTCR的靈敏度顯著高于GTBC，與實驗數據一致。3.3 nm釕薄膜的GTBC均值對應SiO?熱導率為1.40 ± 0.12 W/(m·K)，與文獻報道的薄膜SiO?本征熱導1.33W/(m·K)吻合良好，表明界面熱阻的影響可以忽略。5.2 nm釕薄膜得出的SiO?熱導率為1.74 ± 0.21 W/(m·K)，高于預期值，原因可能是電極接觸半徑的校準偏差對較厚薄膜的影響更大，因?yàn)?strong>較厚薄膜的方阻更低，校準測量的權重也更大。兩個參數的擬合不確定度在5.2 nm薄膜上也系統性偏大，這同樣源于該薄膜較低的方阻所產生的更弱的三次諧波信號。

結語

/Xfilm

本研究證明了四探針技術能夠在標準硅襯底的多層堆疊結構上，同時、快速、準確地測定金屬薄膜的電阻溫度系數和熱邊界電導。該方法無需破壞樣品，適用于半導體制造中的在線檢測需求。對于薄膜方阻的快速表征，Xfilm埃利四探針?lè)阶鑳x提供了成熟的解決方案，可與本研究方法形成互補，共同推動薄膜電阻參數的精確測量與工藝優化。
