前言

隨著新能源行業的快速發展，SiC碳化硅功率器件在充電樁、光伏逆變器等領域的應用日益廣泛。對于工程師和采購人員而言，如何在眾多型號中快速匹配到適合的產品，是日常選型工作的核心需求。本文梳理合科泰SiC產品線，從二極管到MOSFET，幫助您快速定位適配型號。

選型時關注的核心參數

在SiC器件選型中，以下幾個參數是決定性因素：

電壓等級：主流應用集中在650V和1200V。650V適用于輸入電壓較低的場合，如家用快充;1200V則匹配光伏逆變器、電動汽車驅動等高電壓平臺。

電流能力：需要根據實際負載電流并預留足夠裕量(通常建議1.5-2倍)來選擇對應規格。

導通電阻/正向壓降：直接影響器件的導通損耗。MOSFET關注Rds(on)，二極管關注Vf值，兩者數值越低，效率表現越好。

封裝形式：決定了散熱能力和安裝方式，需結合應用場景的空間條件和散熱設計綜合考量。

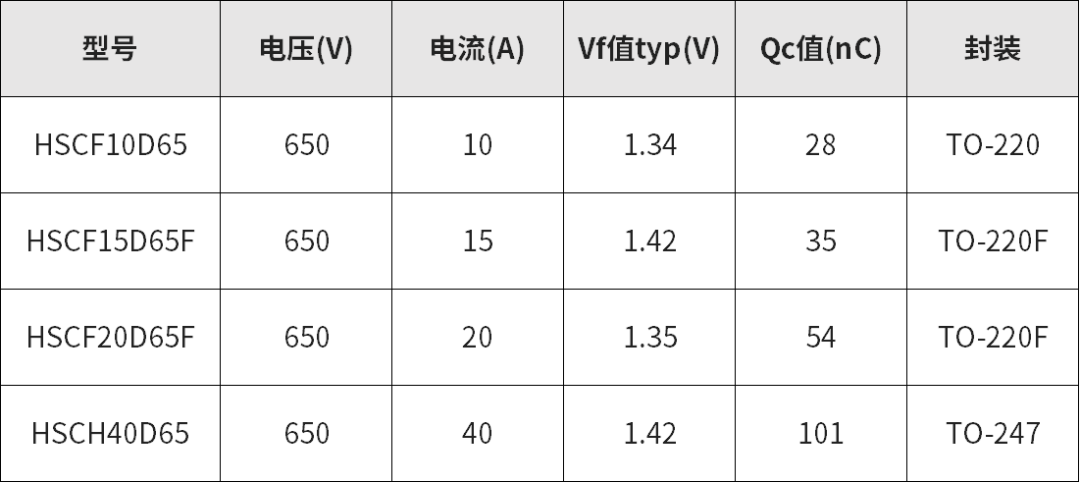

SiC二極管選型參考

合科泰SiC二極管產品覆蓋10A至40A電流檔位，封裝形式包括TO-220、TO-220F、TO-247三種。

按電流檔位選擇建議：

10A檔位(HSCF10D65)：適合小功率快充適配器、LED驅動電源等應用。TO-220封裝便于標準散熱器安裝。

15-20A檔位(HSCF15D65F / HSCF20D65F)：這一區間是充電樁模塊的主流選擇，TO-220F全塑封設計提供更好的電氣隔離，適合30-40kW功率模塊的Boost電路或

PFC整流應用。20A規格相較15A在Vf值上更具優勢(1.35V vs 1.42V)，長期使用能降低導通損耗。

40A檔位(HSCH40D65)：匹配大功率充電樁模塊和光伏逆變器輸入側整流。TO-247封裝散熱性能更強，可承受更高的結溫，適用于高功率密度設計。

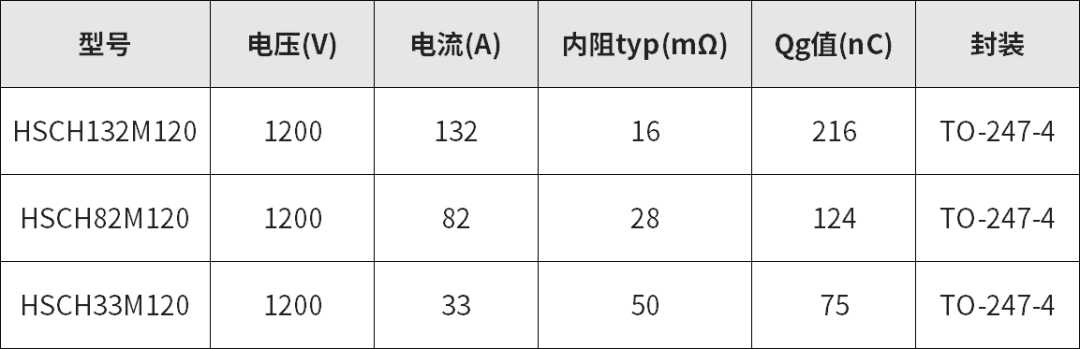

SiC MOSFET選型參考

SiC MOSFET在高頻開關應用中表現出色，尤其適合需要高效率和高功率密度的場景。

按內阻與電流選擇：

16mΩ超低內阻(HSCH132M120)：132A的大電流能力配合僅16mΩ的導通電阻，是充電樁大功率模塊的主開關器件首選。在40kW及以上的模塊中，單顆器件即可覆

蓋主功率回路，簡化電路設計。

28mΩ中等內阻(HSCH82M120)：82A電流規格與28mΩ內阻的組合在充電樁中功率模塊(20-30kW)和光伏逆變器領域應用廣泛。TO-247-4封裝相比三腳封裝提供

更低的驅動電阻，開關性能更優。

50mΩ標準內阻(HSCH33M120)：33A規格適合光伏微逆變器、儲能逆變器等中小功率應用，或作為大功率模塊中的輔助開關使用。

應用場景對照

充電樁應用：30-40kW模塊推薦HSCF15D65F/HSCF20D65F二極管配合HSCH82M120或HSCH132M120 MOSFET。SiC器件的低開關損耗特性可顯著提升模塊效率，降低散熱系統負擔。

光伏逆變器：組串式逆變器推薦HSCH132M120或HSCH82M120 MOSFET作為功率級開關，配合HSCH40D65二極管用于輸入整流側。1200V耐壓規格為光伏組件的開路電壓(通常<1000V)提供了必要的安全裕度，是此類應用的主流選擇。

選型要點總結

耐壓留足裕量：光伏系統需考慮雷擊浪涌，1200V MOSFET比650V二極管提供更高的電壓安全裕度。

電流按實際負載的1.5-2倍選型：考慮過載能力和長期可靠性。

封裝與散熱協同設計：TO-247散熱能力優于TO-220F，必要時配合強制風冷或液冷。

關注Qg和Qc值：影響開關速度和驅動損耗，高頻應用優先選擇低Qg/Qc規格。

作為深耕電子制造與封測服務多年的合作伙伴，合科泰不僅提供高性能的SiC功率器件，更能基于成熟的TO-247、TO-220等封裝工藝與測試能力，為客戶提供可靠的供應鏈保障與定制化封裝解決方案。合科泰持續完善SiC功率器件產品線，可提供從器件選型參考到應用方案對接的技術支持服務。如有具體項目需求，歡迎與我們聯系溝通。
