計數是一種最簡單基本的運算，計數器就是實現這種運算的邏輯電路，計數器在數字系統中主要是對脈沖的個數進行計數，以實現測量、計數和控制的功能，同時兼有分頻功能，計數器是由基本的計數單元和一些控制門所組成，計數單元則由一系列具有存儲信息功能的各類觸發器構成，這些觸發器有RS觸發器、T觸發器、D觸發器及JK觸發器等。計數器在數字系統中應用廣泛，如在電子計算機的控制器中對指令地址進行計數，以便順序取出下一條指令，在運算器中作乘法、除法運算時記下加法、減法次數，又如在數字儀器中對脈沖的計數等等。計數器可以用來顯示產品的工作狀態，一般來說主要是用來表示產品已經完成了多少份的折頁配頁工作。它主要的指標在于計數器的位數，常見的有3位和4位的。很顯然，3位數的計數器最大可以顯示到999，4位數的最大可以顯示到9999。

　　計數器是一個用以實現計數功能的時序部件，它不僅可用來計脈沖數，而且常用作數字系統的定時、分頻和執行數字運算以及其它特定的邏輯功能，在電路設計中應用相當廣泛。文章介紹一種用74LS90設計任意進制計數器的簡單方法。

　　（一）74LS90簡介

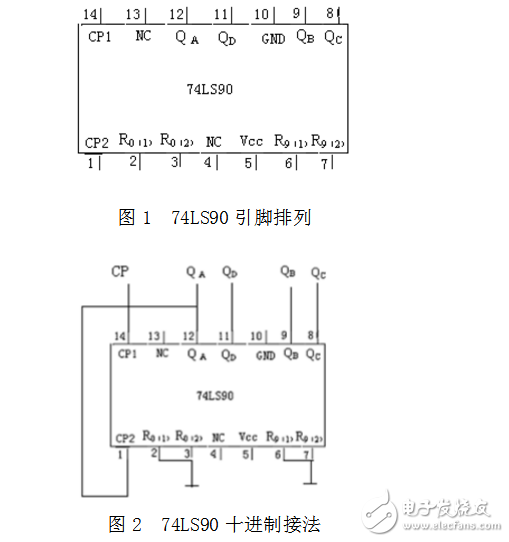

　　74LS90是二-五-十進制異步加法計數器，具有雙時鐘輸入，并具有清零和置數等功能，其引腳排列如圖1所示。

　　圖中

　　R0（1）、R0（2） 為清零端，兩者同時為高電平時實現清零功能，清零方式為異步。

　　R9（1）、R9（2）為置數端，兩者同時為高電平時實現置數功能，此時，輸出端輸出1001。

　　QD、QC、 Q B、 Q A為數據輸出端。 CP1、CP2為脈沖輸入端，其中：

　　脈沖從CP1進去，輸出從QA輸出時為二進制記數

　　脈沖從CP2進去，輸出從QD、QC、QB輸出時為五進制記數 脈沖從CP1進去，QA接CP2，輸出從QD、QC、QB、QA輸出時為十進制記數，因此，

　　74LS90接成十進制記數方式時的電路如圖2。

　　（二）設計方法

　　設計采用反饋清零的方法實現，即從0記到要設計的進制時使清零端 R0（1）、R0（2 有效（同時為高電平），進而反饋清零。具體的方法是：如需設計n進制計數器，就把n各位BCD碼中為“1”的輸出端進行“與”運算，結果接到各個74LS90的R0（1）、R0（2）端，即可實現n進制計數。（因為74LS90是異步清零方式，所以設計n進制計數器則需計到n的BCD碼才能返回清零，而不是計到n-1就返回，實際上n只會一閃即失，并不能看到）

　?。ㄈ嵗龖?yīng)用

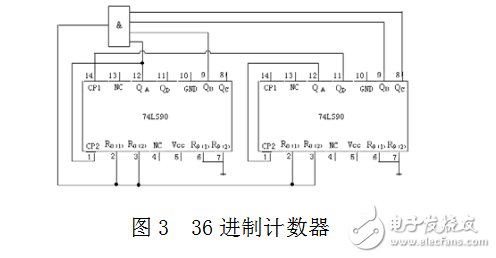

　　設計一36進制計數器

　　分析：兩位數需用2塊74LS90，首先將每塊接成10進制構成100進制計數器，然后設計計數到36返回清零。36的BCD碼為00110110，因此可將十位的QB、QA，個位的QC、QB相“與”，結果接到2塊74LS90的清零端。電路：如圖3所示。

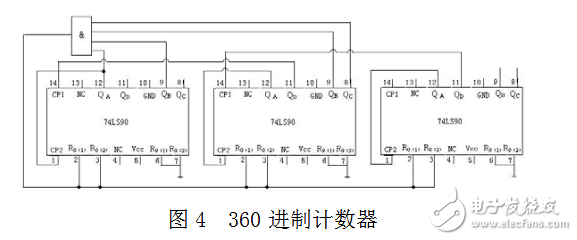

　　設計一360進制計數器

　　分析：需用3塊74LS90，360的BCD碼為001101100000，因此可將百位的QB、QA，十位的QC、QB相“與”，結果接到3塊74LS90的清零端。（也可將個位的74LS90按圖2接） 電路：如圖4所示。

　　1.設計n進制計數器，n為幾位數就需幾塊74LS90。

　　2.每塊74LS90的兩脈沖都按10進制接法接，置數端無效。

　　3.高位的計數脈沖來自低位的QD。

　　4.n中為0的那位對應的74LS90的清零端可接n各位BCD碼中為“1”的輸出端的“與”運算結果，也可接低電（圖2接法）
