摘要：首先分析了應用于倍頻電路的預置可逆分頻器的工作原理，推導了觸發器的驅動函數。并建立了基于simulink 和FPGA 的分頻器模型，實驗結果表明分頻器可以實現預置模和可逆分頻功能，滿足倍頻電路需要。

　　1. 前言

　　鎖相環是倍頻電路的主要實現方式，直接決定倍頻的成敗。傳統的鎖相環各個部件都是由模擬電路實現的，隨著數字技術的發展，全數字鎖相環逐步發展起來，全數字鎖相環的環路部件全部數字化，通常由數字鑒相器、數字環路濾波器、壓控振蕩器以及分頻器組成，全數字鎖相環中的分頻器要求?？深A置且可根據實際需要進行可逆分頻[2]。由于現有的電路均不能滿足上述要求，本文首先采用simuink 和FPGA 開發了應用于倍頻電路的變?？赡娣诸l器。

　　2. 變?？赡娣诸l器的工作原理

　　變模分頻器的基本原理是設置一個符合函數，在分頻過程中，觸發器的輸出與預置模比較，當觸發器的輸出與預置模一致時，則給出符合信號，強迫計數器進入所希望的狀態，即初始狀態，隨后計數器則按照卡諾圖確定的程序繼續工作，直到最后一個狀態，即由地址碼確定的第N-1 個狀態，再強迫分頻器回到初始狀態[3]。所以每個觸發器應當受到兩個控制函數的控制，即：

?

　　f—正常的由卡諾圖得到的控制函數;

　　F—強迫分頻器進入的希望狀態;

　　T—符合函數;

?

　　當符合函數T = 1時，F(xiàn) 不起作用，P = f ，分頻器按正常程序分頻;當T = 0，F(xiàn) 起作用，P = F ，強迫分頻器跳變到所希望的狀態。

　　表1 狀態轉換表

?

　　(注：表1 為狀態轉換圖，其中左半部分為遞增分頻器狀態轉換表，右半部分為遞減狀態轉換表。表2 為計數值與各觸發器當前值的關系。)

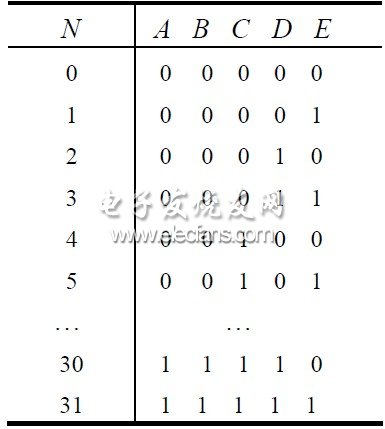

　　表2 計數值與各觸發器當前值的關系

?

　　加法分頻器的驅動方程為：

?

　　減法分頻器的驅動方程為：

?

　　各觸發器還受到可逆信號的控制，當I _ D信號為1時為遞增分頻器，反之為遞減分頻器。

　　各觸發器的驅動函數為：

?
