雙速電機指的是有兩種運行速度的電機，雙速電機屬于異步電動機變極調速，是通過改變定子繞組的鏈接方法達到改變定子旋轉磁場磁極對數，從而改變電動機的轉速。

　　本文探討的是雙速電機的工作原理以及雙速電機接線圖。

　　雙速電機的工作原理

　　電機的變速采用改變繞組的連接方式，也就是說用改變電機旋轉磁場的磁極對數來改變它的轉速。

　　雙速電機（風機），平時轉速低，有時風機就高速轉，主要是通過以下外部控制線路的切換來改變電機線圈的繞組連接方式來實現：

　　1、在定子槽內嵌有兩個不同極對數的共有繞組，通過外部控制線路的切換來改變電機定子繞組的接法來實現變更磁極對數；

　　2、在定子槽內嵌有兩個不同極對數的獨立繞組；

　　3、在定子槽內嵌有兩個不同極對數的獨立繞組，而且每個繞組又可以有不同的聯接。

　　原理圖如下：

　　雙速電機接線圖

　　雙速電動機的定子繞組的聯接方式常有兩種：一種是繞組從三角形改成雙星形，如下圖 （a）所示的連接方式轉換成如圖所示的連接方式，另一種是繞組從單星形改成雙星形，如圖所示的連接方式轉換成如圖所示的連接方式，這兩種接法都能使電動機產生的磁極對數減少一半即電動機的轉速提高一倍。

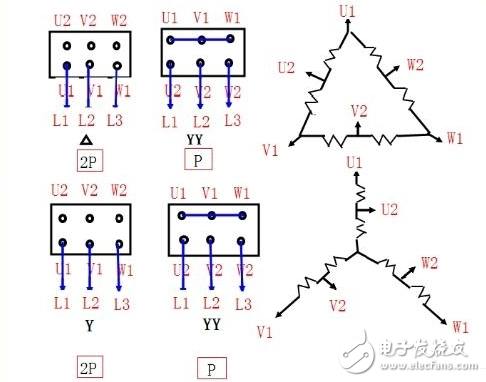

　　雙速電動機的定子繞組的接線圖

　　下圖是雙速電動機三角形變雙星形的控制原理圖，當按下起動按鈕SB2，主電路接觸器KMl的主觸頭閉合，電動機三角形連接，電動機以低速運轉；同時KA的常開觸頭閉合使時間繼電器線圈帶電，經過一段時間（時間繼電器的整定時間），KMl的主觸頭斷開，KM2、KM3的主觸頭閉合，電動機的定子繞組由三角形變雙星形，電動機以高速運轉。

　　雙速電動機的控制原理圖

　　線路工作原理分析：

　　變極調速的優點是設備簡單，運行可靠，既可適用于恒轉矩調速（Y/YY），也可適用于近似恒功率調速（△/YY）。其缺點是轉速只能成倍變化，為有極調速。Y/YY變極調速應用于起重電葫蘆、運輸傳送帶等；△/YY變極調速應用于各種機床的粗加工和精加工。

　　雙速電動機的最常用接線方式有兩種：

　　1.繞組從單星形改接成雙星形，如下圖（左）所示。當用這種接線方式時，電動機由Y接改為YY連接，每相的繞組均由串聯改為并聯，這樣使磁極對數較少了一般。利用這種換接法，電動機在變極調速后，其額定轉矩基本上保持不變，所以適合與拖動恒轉矩性質的負載，力圖起重機和皮帶傳輸機等。

　　2.繞組從三角形改成雙星形（Y形），如上圖（右）所示三角形改為雙星形，也使磁極對數減小一半，而得到調速效果。這種變極調速后，電動機的額定功率基本上不變，但是額定轉矩幾乎要減小一半，所以這種接法適合用于拖動恒功率性質的負載，如各種金屬切削機床。

　　當利用磁極對數的變換對三相異步電動機進行調速時，由于改接后繞組旋轉磁場的旋轉方向不會改變，在改變極數時，應把接到電動機進線端子上的電源的相序變一下。

　　如果定子上裝有兩套獨立的三相繞組，其中一套繞組可以用以上換接法產生兩種磁極對數，那么就可以得到三種同步轉速，例如750/100/1500轉/分，或1000/1500/3000轉/分，這種電動機稱為三速電動機。同理，也可以通過不同的繞組換接獲得多種速度，職稱多速電動機。

　　接觸器控制的雙速電動機接線圖

　　雙速電機雙星接線圖

　　雙速電機3個接觸器接法
