介紹了可編程邏輯器件（PLD）的發展和現狀、主要類型、特點及其選用準則，并介紹了復雜可編程邏輯器件（CPLD）在近程偵察雷達多功能信號發生器及信號處理器中的應用。
???? 關鍵詞：可編程邏輯器件，偵察雷達，信號處理
　　?
1引言
　　雷達技術的發展很大程度上依賴于元器件尤其是集成電路（IC）的發展。隨著大規模、超大規模集成電路的發展，雷達的體積越來越小，重量越來越輕，功能越來越復雜。集成電路發展到今天，功能固定的IC已不能滿足人們日益增長的設計需要，于是構造各種用途的通用芯片——可編程邏輯器件（Programmable Logic Device）便應運而生。PLD大大簡化了系統設計，縮小了系統規模，提高了系統可靠性，能夠適應各種應用需要，尤其適用于小批量、多品種的軍品研制。本文介紹了PLD器件的發展和現狀、主要類型、特點及其選用準則，并介紹了復雜可編程邏輯器件（CPLD）在車載／便攜兩用式近程戰場偵察雷達中的應用。
2可編程邏輯器件的發展和現狀〔1〕，〔2〕
　　PLD實際上是一種“與－或”兩級結構器件，其最終邏輯結構和功能由用戶編程決定，兼有標準邏輯器件和半定制邏輯器件的優點。早期的PLD器件包括PAL（Programmable Array Logic）、PLA（Programmable Logic Array）和GAL（GeneralArray Logic），這些PLD器件相對比較簡單，由于工藝條件的限制僅能實現較小規模的電路，一般只有幾百門。
　　八十年代后，出現了在PAL結構基礎上擴展的EPLD（Erasable Programmable Logic Device）、CPLD（Complex Programmable Logic Device）和FPGA（Field Programmable Gate Array），它們都具有體系結構和邏輯單元編程靈活、集成度高以及適用范圍寬等特點。這些器件不僅規模大、集成度高，而且使用更加靈活。
　　自九十年代以來，PLD器件得到了飛速發展，向高集成度、高速度和低價位方向不斷邁進，它們主要有以下幾方面的特點：
　 （1）集成度越來越高，如Altera公司的10K系列已在25萬門以上,具有1萬個以上寄存器，40kbit嵌入式存儲器,使得集成復雜信號處理算法成為可能。Raphael系列已到100萬門以上,集成了FLE X10K 、FLEX6000、MAX7000的所有優點，可進行系統單片設計。
　 （2）在系統編程（ISP）和在線路重新配置（ICR）技術，使得PLD具有開發周期短、設計方案變更容易等優點。
　 （3）嵌入式存儲器技術在PLD內部嵌入一定數量的存儲器，存儲器類型有雙口SRAM、ROM、FIFO等，可用于存儲信號處理的系數、中間結果等。
　 （4）采用了時鐘鎖定和倍頻技術，解決了時鐘的　　脈沖延遲和偏斜問題，并使PLD內部時鐘更高。單個16bit乘法器速度可達100MHz以上，這正是大帶寬高速實時信號處理所需要的。
　 （5）電子設計自動化（EDA）工具日益豐富和完善，方便了用戶對設計的輸入、綜合和仿真。
　　PLD具有上述諸多優點，所以應用領域不斷擴大，在雷達信號處理領域的應用也日漸活躍。
3可編程邏輯器件（PLD）的種類及選用〔2〕
　　PLD器件的種類很多。按基本結構可分為二類，一類是在PAL結構基礎上擴展的CPLD，另一類是標準門陣列邏輯單元型的FPGA器件。CPLD內部連線相對固定，可預先確定待實現邏輯的延時參數，內部時延小，有利于器件在較高頻率工作，并具有較高的邏輯利用率，特別適合于計數器、算術運算、控制電路和較為復雜的狀態機的實現等。FPGA的電路核心是可構造的邏輯塊，用戶可對邏輯塊及各邏輯塊之間的互連資源進行編程，從而實現復雜的邏輯功能。同CPLD相比，F(xiàn)PGA集成度更高，可實現更為復雜的電路功能，但速度較低，可預測性比較差，時序是否滿足要求只有在芯片內部布局布線完成之后方可確定。
　　另一方面，也可根據可編程次數將PLD器件分為采用反熔絲技術的一次編程型和采用SRAM、FLASH RAM、EPROM或EEPROM的可重復編程型。前者具有體積小、集成度高、互連線特性阻抗小、可獲得較高速度等特點，且無需外接PROM、EPROM，其缺點也顯而易見：只能一次編程。采用SRAM的可重復編程型的FPGA將每個邏輯塊的功能以及它們的互連模式存儲在芯片中的SRAM存儲單元中，其最大優點是可重復快速編程和具有在線可重構系統的能力，特別適合產品原型設計。缺點是需外接PROM或EPROM。采用FLASHRAM、EPROM或EEPROM的CPLD既可重復編程又不需外接PROM或EPROM，但成本比一次性編程器件高一些，且通常不能在線重構系統。
　　關于PLD的選用，首先，用戶可根據設計的需要確定選擇哪一類的PLD器件。從需要實現的電路功能上考慮，如果是有規劃的同步設計，如狀態變換器、地址譯碼器和大規模二進制同步計數器，宜選用CPLD；如果是多級邏輯應用、快速流水線設計或大型寄存器電路，則選用FPGA比較合適。從使用場合考慮，若用于航天、軍事領域，反熔絲技術的一次編程型PLD是首選，如果是產品的原型設計，則應選用可重復編程型的PLD器件。
　　其次，選定某一廠家的產品。生產同類器件的廠家很多，用戶須綜合考慮軟件支持、產品設計性能改進的余量、設計應用的延續性和可擴展性、性價比等多種因素來選擇合適的器件生產廠家的產品。
　　最后，根據芯片容量、封裝形式、速度級別以及溫度范圍等等，在選中的某廠家的產品中選擇具體的型號。
　　選擇合適的PLD芯片是設計成功的第一步，如果設計要求在短期內完成，在選擇芯片時可適當留有余量；如果時間允許，則可以在仿真完成之后再確定芯片的型號。
4CPLD在雷達多功能信號發生器中的應用

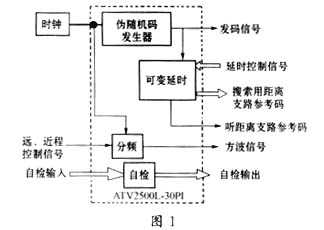

　　近程戰場偵察雷達的多功能信號發生器需要在雷達總控制器的控制下產生以下信號：偽碼調相激勵信號、多個距離支路的參考碼信號、遠近程正弦調頻信號以及自檢結果等等。其中數字信號的產生可用PLD實現。由于這是一個有規則的同步設計問題,我們選用CPLD型的器件。綜合考慮容量、速度、功耗、設計工具等各方面的因素，我們選用Atmel公司的ATV2500L－30PI來實現。其功能框圖見圖1。
???????????????????????

　　在時鐘的驅動下，偽隨機碼發生器產生特定長度的偽隨機碼信號用作發碼，該發碼經過激勵，形成偽碼調相激勵信號，同時該偽碼在延時控制信號的控制下，產生不同延時的搜索用距離支路的參考碼和聽距離支路的參考碼，將時鐘經過分頻還產生一個方波信號，方波信號周期可由遠近程控制信號控制，它經過濾波放大后作正弦調頻信號用。自檢電路對所產生的各種數字信號進行自檢，并形成自檢結果。采用CPLD器件后，實現上述所有功能，其功耗只有20mW。
5CPLD在雷達信號處理器中的應用
　　近程戰場偵察雷達的信號處理器需要同時對多個距離支路的輸出信號進行采樣、A／D變換、數據存儲和實時數字信號處理。其中的采樣控制信號、A／D變換的通道選擇信號、數據存儲的地址信號和存儲控制信號也可以用PLD產生。由于這是一個大規模同步計數的問題，我們綜合考慮各方面的因素也選用Atmel公司的ATV2500L－30PI來實現。其功能框圖見圖2。
?????????????????????????
　　在時鐘驅動下，經分頻器得到一定占空比的信號作為采樣控制信號，控制A／D變換電路的啟動，A／D變換通道的選擇則由通道選擇計數器產生的
通道選擇信號控制。A／D變換后將模擬信號轉換為數字信號，在存儲控制信號的控制下存入雙口RAM中，而數據存儲的地址信號則由數據存儲地址發生器自動產生。這樣，在信號處理器中只需要一片A／D變換器，一片雙口RAM和一片由CPLD實現的采樣控制電路，各個距離支路輸出的模擬信號就有秩序地被轉換成數字信號并按一定的要求自動存入雙口RAM的指定區域。采用CPLD后，實現采樣控制電路的所有功能只需10mW。
6結束語
　　本文采用CPLD完成了以往需要電路板才能完成的雷達信號發生電路和采樣控制電路的設計。設計的CPLD已在某近程戰場偵察雷達中應用，實踐證明：應用CPLD簡化了系統結構，減小了體積，降低了功耗，提高了系統的可靠性。
