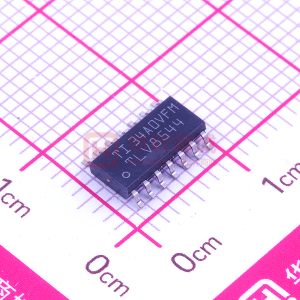

TLV8544 適用于成本優化型系統的 500nA 四路 RRIO 納瓦級功率運算放大器

數據：適用于成本優化型系統的 TLV854x 500nA RRIO 納瓦級功率運算放大器數據表 (Rev. D)

描述

TLV854x超低功耗運算放大器適用于無線和低功耗有線設備中的成本優化型傳感應用.TLV854x系列運算放大器可最大限度地減少極其注重電池使用壽命的運動檢測安全系統（如微波和PIR運動傳感系統）等設備的功耗。此類器件的互補金屬氧化物半導體（CMOS）輸入級經過精心設計，能夠?qū)崿F(xiàn)超低飛安級失調電流，從而降低I _BIAS和I _OS誤差，否則會影響敏感應用。這些方面的示例包括帶有兆歐級反饋電阻器的跨阻放大器（TIA）配置以及高源阻抗傳感應用。此外，內置的EMI保護可降低器件對手機，WiFi，無線電發射器和標簽閱讀器等發出的無用射頻信號的敏感度。

< p> TLV854x運算放大器采用低至1.7V的單電源電壓供電，并且可在-40°C至+ 125°C的擴展溫度范圍內，在低電量情況下連續運行。所有版本的額定工作溫度范均為-40°C至125°C.TLV8541（單通道版本）采用5引腳SOT-23封裝，而TLV8542（雙通道版本）采用8引腳SOIC封裝。四通道TLV8544（四通道版本）采用行業標準14引腳TSSOP封裝。

特性

對于成本優化型系統
納瓦級功率電源電流：500nA /通道
失調電壓：3.1mV（最大值）
TCVOS：0.8μV/℃
增益帶寬：8kHz的
單位增益穩定
低輸入失調電流：100fA
寬電源電壓范圍：1.7V至3.6V
軌至軌輸入和輸出（RRIO）
溫度范圍： -40°C至+ 125°C
行業標準封裝
- 四通道14引腳TSSOP和SOIC封裝
- 雙通道8引腳SOIC封裝
- 單通道5引腳SOT-23封裝
無引線封裝
- 雙通道8引腳X2QFN封裝
所有商標均為其各自所有者的財產。

參數 與其它產品相比?超低功耗運算放大器 (Iq<=10μA)

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
Iq per channel (Max) (mA)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Rating
Operating Temperature Range (C)
Package Group
Features
Package Size: mm2:W x L (PKG)
Vn at 1kHz (Typ) (nV/rtHz)
Output Current (Typ) (mA)
Architecture
CMRR (Typ) (dB)
?

TLV8544	TLV8541	TLV8542	TLV8801	TLV8802	TLV8811	TLV8812
4 ? ?	1 ? ?	2 ? ?	1 ? ?	2 ? ?	1 ? ?	2 ? ?
1.7 ? ?	1.7 ? ?	1.7 ? ?	1.7 ? ?	1.7 ? ?	1.7 ? ?	1.7 ? ?
3.6 ? ?	3.6 ? ?	3.6 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
0.00064 ? ?	0.00064 ? ?	0.00064 ? ?	0.0007 ? ?	0.00065 ? ?	0.00075 ? ?	0.0007 ? ?
0.0005 ? ?	0.00055 ? ?	0.0005 ? ?	0.00045 ? ?	0.00032 ? ?	0.00045 ? ?	0.000425 ? ?
3.1 ? ?	3.1 ? ?	3.1 ? ?	4.5 ? ?	4.5 ? ?	0.55 ? ?	0.5 ? ?
0.8 ? ?	0.8 ? ?	0.8 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
0.008 ? ?	0.008 ? ?	0.008 ? ?	0.006 ? ?	0.006 ? ?	0.006 ? ?	0.006 ? ?
0.0035 ? ?	3.5 ? ?	0.0035 ? ?	0.0015 ? ?	0.0015 ? ?	0.0015 ? ?	0.0015 ? ?
In Out ? ?	In Out ? ?	In Out ? ?	In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
SOIC TSSOP ? ?	SOT-23 ? ?	SOIC ? ?	SOT-23 ? ?	VSSOP ? ?	SOT-23 ? ?	VSSOP ? ?
Cost Optimized EMI Hardened ? ?	Cost Optimized EMI Hardened ? ?	Cost Optimized EMI Hardened ? ?	Cost Optimized EMI Hardened ? ?	Cost Optimized EMI Hardened ? ?	Cost Optimized EMI Hardened ? ?	Cost Optimized EMI Hardened ? ?
14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
264 ? ?	264 ? ?	264 ? ?	450 ? ?	450 ? ?	450 ? ?	450 ? ?
15 ? ?	30 ? ?	15 ? ?	4.7 ? ?	4.7 ? ?	4.7 ? ?	4.7 ? ?
?	CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?
75 ? ?	80 ? ?	80 ? ?	90 ? ?	90 ? ?	95 ? ?	98 ? ?
