在電子設計領域，模數轉換器（ADC）是連接模擬世界和數字世界的關鍵橋梁。TI的ADS5421作為一款高性能的14位、40MHz采樣ADC，憑借其出色的性能和靈活的設計特性，在通信、測試儀器和專業成像等領域得到了廣泛應用。今天，我們就來深入了解一下這款優秀的ADC。

文件下載：ads5421.pdf

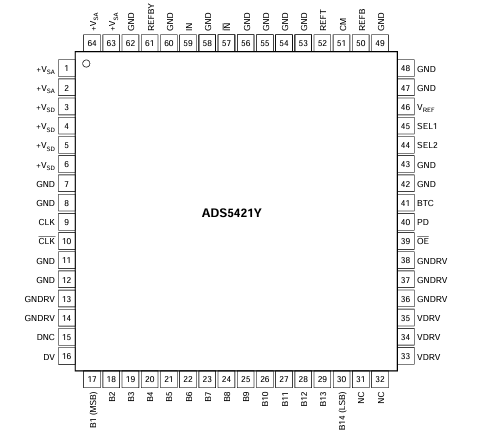

核心性能，一目了然

高動態范圍

ADS5421具備出色的動態范圍，在10MHz輸入頻率下，無雜散動態范圍（SFDR）高達83dB，信噪比（SNR）達到75dB。這使得它在處理復雜信號時，能夠有效抑制雜散信號，提供清晰、準確的數字輸出。

板載跟蹤保持放大器

其內置的跟蹤保持放大器采用差分輸入結構，可選擇全量程輸入范圍，能夠在高采樣率下保持信號的穩定性和準確性。差分輸入不僅能提高信號的抗干擾能力，還能有效降低偶次諧波的影響。

靈活的時鐘輸入

時鐘輸入支持差分或單端輸入，可接受低至0.5VPP的正弦波或方波信號，并且具有可變閾值電平。這種靈活性使得ADS5421能夠適應不同的時鐘源和應用場景。

應用領域廣泛

通信接收器

在通信系統中，ADS5421可用于中頻（IF）采樣或欠采樣應用，其高動態范圍和寬輸入帶寬能夠滿足對信號處理精度和速度的要求，有效提高通信系統的性能。

測試儀器

在測試儀器領域，ADS5421的高精度和高采樣率使其能夠準確采集和分析各種信號，為測試和測量提供可靠的數據支持。

專業CCD成像

在專業成像系統中，ADS5421可用于將模擬圖像信號轉換為數字信號，其出色的動態范圍和低噪聲特性能夠保證圖像的清晰度和細節。

工作原理與設計要點

工作原理

ADS5421采用全差分流水線架構，每個階段包含一個低分辨率量化器和數字誤差校正邏輯，確保了良好的差分線性度。轉換過程由外部轉換時鐘的上升沿觸發，信號被輸入跟蹤保持放大器捕獲后，從最高有效位（MSB）開始依次編碼，經過10個時鐘周期的延遲后，輸出14位并行數據。

模擬輸入設計

• 差分輸入優勢：差分輸入結構能夠有效降低偶次諧波，提高噪聲免疫力，并且對信號源的要求較低。在設計時，需要注意輸入信號的相位關系和阻抗匹配。
• 輸入滿量程范圍選擇：通過設置參考選擇引腳（SEL1、SEL2）或使用外部參考電壓，可以選擇不同的輸入滿量程范圍。在時域應用中，為了最大化信噪比，可選擇4VPP范圍；對于低噪聲和低失真要求的應用，3VPP范圍可能更為合適。
• 輸入偏置：ADS5421需要將模擬輸入外部偏置到共模電壓，通常為電源電壓的一半（+2.5V）。在設計時，需要注意共模電壓的穩定性和負載要求，避免影響轉換器的性能。

參考設計

• 內部參考：內部集成了帶隙參考電路，可通過選擇相應的引腳配置提供+1.5V或+2V的參考輸出。在使用內部參考時，需要注意參考引腳的旁路電容配置，以減少時鐘饋通的影響。
• 外部參考：為了獲得更高的精度和溫度穩定性，可使用外部參考電壓。在使用外部參考時，需要將VREF引腳的電壓設置為大于+3.5V，同時提供頂部參考電壓（REFT）和底部參考電壓（REFB）。

數字輸入輸出設計

• 時鐘輸入：時鐘輸入是ADS5421的關鍵部分，為了保證良好的性能，建議使用低抖動的時鐘源，并采用差分輸入方式。在設計時，需要注意時鐘信號的阻抗匹配和閾值電平設置。
• 數據輸出格式：ADS5421支持直偏移二進制（SOB）和二進制補碼（BTC）兩種數據輸出格式，可通過BTC引腳進行選擇。在設計時，需要根據后續處理電路的要求選擇合適的輸出格式。
• 輸出使能和電源管理：通過輸出使能引腳（OE）可將數字輸出設置為高阻抗?fàn)顟B(tài)，在正常工作時，該引腳應設置為邏輯低電平。電源管理引腳（PD）可用于降低功耗，當該引腳設置為高電平時，ADS5421進入低功耗模式。

布局和去耦注意事項

在PCB設計中，合理的布局和去耦對于ADS5421的性能至關重要。以下是一些關鍵的設計要點：

• 接地和旁路：將ADS5421視為模擬組件，將+VSA引腳連接到干凈的模擬電源，所有接地引腳直接連接到模擬接地平面。同時，使用多個旁路電容對電源引腳進行去耦，以減少電源噪聲的影響。
• 布線和元件布局：采用多層板設計，確保元件布局合理，減少布線長度和寄生效應。差分信號（如時鐘和模擬輸入）應保持對稱布線，避免長度差異導致的相位偏移。數字信號和模擬信號應分開布線，防止噪聲耦合。
• 輸出負載：盡量降低數據輸出線上的電容負載，建議負載電容小于15pF。如果需要，可以使用外部緩沖器或鎖存器來隔離負載，減少對ADS5421性能的影響。

總結

ADS5421作為一款高性能的14位ADC，具有高動態范圍、靈活的時鐘輸入和豐富的功能特性，能夠滿足各種復雜應用的需求。在設計過程中，我們需要充分了解其工作原理和設計要點，合理選擇輸入范圍、參考電壓和時鐘源，同時注意PCB布局和去耦，以確保ADS5421能夠發揮出最佳性能。希望通過本文的介紹，能夠幫助大家更好地理解和應用ADS5421，為電子設計帶來更多的可能性。
