OPA2196 具有多路復用器友好型輸入的 36V 低功耗通用放大器

描述

OPAx196系列（OPA196，OPA2196和OPA4196）是新一代36V軌至軌e-trim?運算放大器。

這些器件在整個輸出范圍內提供非常低的偏移電壓（典型值為±25μV），漂移（典型值為±0.5μV/°C）和低偏置電流（典型值為±5pA），同時還具有非常低的靜態電流（典型值為140μA/通道）。

OPAx196擁有諸多獨一無二的特性，例如可提供電源軌的差分輸入電壓范圍，高輸出電流（±65mA）以及高達1nF的高電容負載驅動能力，是穩健耐用的高性能運算放大器，適用于各種高電壓工業應用。

OPAx196系列運算放大器采用標準封裝，在-40°C至+ 125°C的額定溫度范圍內工作。

低偏移電壓：±100μV（最大值）
低偏移電壓漂移：±0.5μV/° C（典型值）
低偏置電流：±5pA（典型值）
高共模抑制：140dB
低噪聲：1kHz時為15nV /√ Hz
軌至軌輸入和輸出
可提供電源軌的差分輸入電壓范圍
高帶寬：2.5MHz GBW
低靜態電流：每個放大器為140μA（典型值）
寬電源范圍：±2.25V至±18V，4.5 V至36V
已過濾電磁干擾（EMI）/射頻干擾（RFI）的輸入
高電容負載驅動能力：1nF

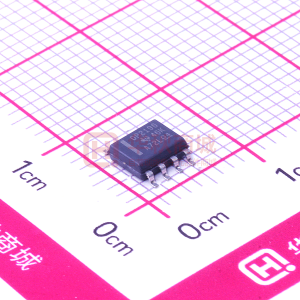

行業標準封裝：
- SOIC-8，SOT-5和VSSOP-8單體封裝
- SOIC-8和VSSOP-8雙列封裝
- SOIC-14，TSSOP- 14和QFN-16四列封裝

所有商標均為其各自所有者的財產。

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
CMRR (Typ) (dB)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
Output Current (Typ) (mA)
Features
Architecture
?

OPA2196	OPA2191	OPA2192	OPA2197
2 ? ?	2 ? ?	2 ? ?	2 ? ?
4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?
36 ? ?	36 ? ?	36 ? ?	36 ? ?
2.5 ? ?	2.5 ? ?	10 ? ?	10 ? ?
5.5 ? ?	5.5 ? ?	20 ? ?	20 ? ?
In Out ? ?	In Out ? ?	In Out ? ?	In Out ? ?
0.1 ? ?	0.025 ? ?	0.025 ? ?	0.1 ? ?
0.5 ? ?	0.15 ? ?	0.15 ? ?	0.5 ? ?
0.14 ? ?	0.14 ? ?	1 ? ?	1 ? ?
15 ? ?	15 ? ?	5.5 ? ?	5.5 ? ?
140 ? ?	140 ? ?	120 ? ?	140 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
SOIC VSSOP ? ?	SOIC VSSOP ? ?	SOIC VSSOP ? ?	SOIC VSSOP ? ?
8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
20 ? ?	20 ? ?	20 ? ?	20 ? ?
65 ? ?	65 ? ?	65 ? ?	65 ? ?
EMI Hardened High Cload Drive ? ?	EMI Hardened High Cload Drive ? ?	EMI Hardened High Cload Drive ? ?	EMI Hardened High Cload Drive ? ?
CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?
