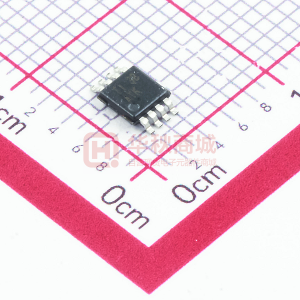

TCA9517是一款具有電平轉換功能的雙向緩沖器，適用于I ² C和SMBus系統。此器件可在混合模式應用中提供低電壓（低至0.9V）和較高電壓（2.7V至5.5V）間的雙向電壓電平轉換（上行轉換/下行轉換）。應用中的雜音問題..該器件能夠擴展I ² C和SMBus系統，甚至在電平轉換期間也不會影響系統性能。

TCA9517可緩沖I ² C總線上的串行數據（SDA）和串行時鐘（SCL）信號，因此允許I ² C應用中的兩條總線連接高達400pF的總線電容。

TCA9517具有兩類驅動器：A側驅動器和B側驅動器。所有輸入和I /O均可耐受5.5V過壓，甚至在器件斷電時（V _CCB 和/或V _CCA = 0V）也如此。

B側上的緩沖器設計類型使其無法與使用靜態電壓偏移的器件串聯使用。這是因?yàn)檫@類器件并不將經緩沖的低電平信號識別為有效低電平，并且不再將其作為經緩沖的低電平進行傳送。

B側驅動器運行電壓介于2.7V至5.5V之間。針對這個內部緩沖器的輸出低電平大約為0.5V，但是當輸出在內部被驅動為低電平時，輸入電壓必須比輸出低電平低70mV或者更多。更高的電壓低信號被稱為經緩沖的低電平。當B側I /O被內部驅動為低電平時，輸入并不將此低電平識別為低電平。當輸入低電平狀態被釋放時，這一特性防止了鎖定情況的發生。

A側驅動器運行電壓介于0.9V至5.5V之間并且能夠驅動更大電流。它們不需要經緩沖的低電平特性（或者靜態偏移電壓）。這意味著，B側上的低電平信號將轉換為A側上接近0V的低電平，以適應低壓邏輯的較小電壓擺幅.A側上的輸出下拉電阻會驅動一個“硬”低電平，輸入電平會設置在0.3×V _CCA 以滿足低壓

可將A側作為公共總線，將兩個或兩個以上的TCA9517的A側連接在一起，從而實現多個拓?fù)浣Y(jié)構（請參閱圖8和圖9）。此外，還可以將A側直接連接至任意具有靜態或動態偏移電壓的其他緩沖器?？梢詫⒍鄠€(gè)TCA9517串聯在一起（相鄰器件間通過A側和B側相連），偏移電壓不會增大，只是需要考慮飛行時間延遲。由于B側緩沖低電壓的原因，TCA9517不能通過B側相連.B側不能連接配有上升時間加速器的器件。

VCCA只能用于為A側輸入比較器提供0.3×V _CCA 參考電壓，或者用于電源正常狀態檢測電路.TCA9517邏輯和所有I /O均由VCCB引腳供電。

當與標準I ² C系統一同工作時，需要用上拉電阻在經緩沖的總線上提供邏輯高電平。 TCA9517具有I ² C總線的標準漏極開配置。這些上拉電阻器的尺寸由系統決定，然而，中繼器的每一側都必須有一個上拉電阻器。此器件專為與標準模式及快速模式I ² C器件（而不單是SMBus器件）一起工作而設計。在可以接受標準模式器件和多個主控器的通用型IC系統中，標準模式I ² C器件的額定值只為3mA。在特定條件下，可以采用更高的終止電流。
