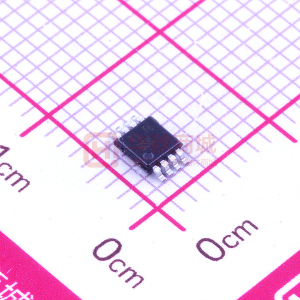

TCA9517A是一款具有電平轉換功能的雙向緩沖器，適用于I ² C和SMBus系統。它能夠在混合模式應用中實現低壓（低至0.9V）和高壓（2.7V至5.5V）之間的雙向電壓電平轉換（升壓轉換/降壓轉換）。該器件能夠擴展I ^{2 < /sup> C和SMBus系統，甚至在電平轉換期間也不會影響系統性能。}

TCA9517A可緩沖I ² C總線上的串行數據（SDA）和串行時鐘（SCL）信號，因此允許I ²

TCA9517A具有兩類驅動器：A側驅動器和B側驅動器。所有輸入和I /O均可耐受5.5V過壓，甚至在器件斷電時（V _CCB 和/或V _CCA = 0V ）也如此。

TCA9517A的競爭電平閾值（V _ILC ）高于TCA9517，允許連接下拉能力較弱的從器件。

B側上的緩沖器設計類型會阻止其與具有態電壓偏移的器件搭配使用。這是因為這類器件并不將經緩沖的低電平信號識別為有效低電平，并且不再將其作為經緩沖的低電平進行傳送。

B側驅動器運行電壓介于2.7V至5.5V之間。針對這個內部緩沖器的輸出低電平大約為0.5V，但是當輸出在內部被驅動為低電平時，輸入電壓必須比輸出低電平低70mV或者更多。更高的電壓低信號被稱為經緩沖的低電平。當B側I /O被內部驅動為低電平時，輸入并不將此低電平識別為低電平。當輸入低電平狀態被釋放時，這一特性防止了鎖定情況的發生。

A側驅動器運行電壓介于0.9V至5.5V之間并且能夠驅動更大電流。它們不需要經緩沖的低電平特性（或者靜態偏移電壓）。這意味著，B側上的低電平信號將轉換為A側上接近0V的低電平，以適應低壓邏輯的較小電壓擺幅。一側的輸出下拉電阻會驅動一個“硬”低電平，輸入電平會設置在0.3×V _CCA 以滿足低壓側電源電壓低至0.9V的系統對于較低低電平的需求。

可以將兩個及以上TCA9517A的A側連接在一起，從而構成多種拓?fù)浣Y(jié)構（請參見和），其中A側作為公共總線。此外，還可以將A側直接連接至任意具有靜態或動態偏移電壓的其他緩沖器。可以將多個TCA9517A串聯在一起（相鄰器件間通過A側和B側相連），偏移電壓不會增大，只是需要考慮飛行時間延遲。側緩沖低電壓的原因，TCA9517A不能通過B側相連。

VCCA只能用于為A側輸入比較器提供0.3×V _CCA 參考電壓，或者用于電源正常狀態檢測電路。此時與標準I ² C系統一同工作時，需要用上拉電阻在tCA9517A具有I ² C總線的標準漏極開路配置。這些上拉電阻器的尺寸由系統決定，然而，中繼器的每一側都必須有一個上拉電阻器。此器件專為與標準模式及快速模式I ² C器件（而不單是SMBus器件）一起工作而設計。在可以接受標準模式器件和多個主控器的通用型I C系統中，標準模式I ² C器件的額定值只為3mA。在特定條件下，可以采用更高的終止電流。
