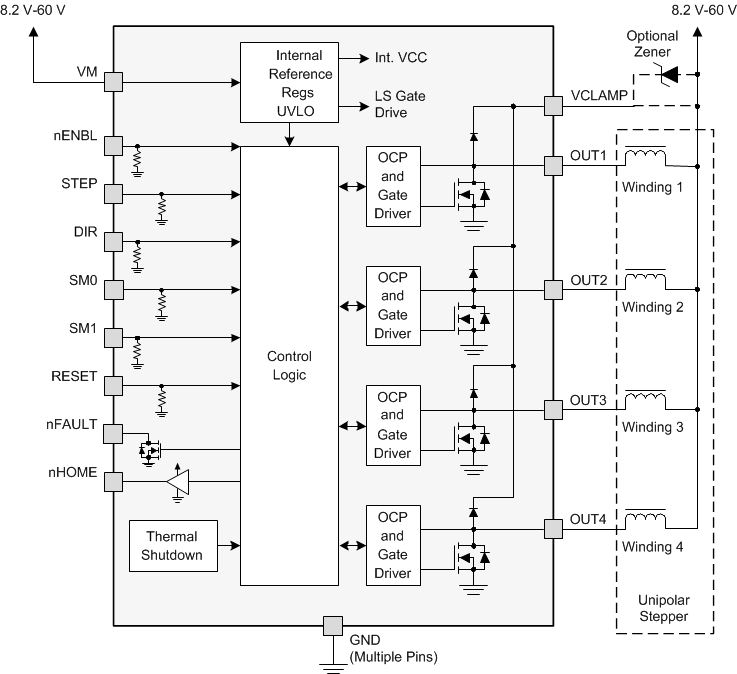

DRV8805為驅動單極步進電機提供了集成解決方案。它包括四個帶過電流保護的低側驅動器，并提供內置二極管來鉗制電機繞組產生的關斷瞬態。

使用簡單的步進/方向接口控制單極步進電機的分度器邏輯也是集成。支持三種步進模式：2相（全步），1-2相（半步）和1相（波驅動）。

在SOIC（DW）封裝中，DRV8805每通道可在25°C時提供高達1.5 A（單通道開啟）或800 mA（所有通道開啟）的連續輸出電流。在HTSSOP（PWP）封裝中，它可以為每個通道提供高達2 A（一個通道開啟）或1 A（四個通道開啟）的連續輸出電流，在25°C時具有適當?shù)腜CB散熱。

DRV8805采用20引腳熱封裝 - 增強型SOIC封裝和16引腳HTSSOP封裝（環保：RoHS和無Sb /Br）。
