      DS92LX1621 10 - 50 MHz DC 平衡頻道鏈接 III 雙向性控制串行器

      數據：

      描述

      DS92LX1621 /DS92LX1622芯片組提供Channel Link III接口，具有高速前向通道和全雙工反向通道，可通過單個差分進行數據傳輸對。串行器/解串器對用于汽車攝像系統和主控制器/電子控制單元（ECU）之間的直接連接。主傳輸通過單個高速串行流發送16位圖像數據以及支持I 2 C的低延遲雙向控制信道傳輸。 16位有效負載包括用于CRC（循環冗余校驗）或奇偶校驗位的可選數據完整性選項，以監視傳輸鏈路錯誤。采用TI的嵌入式時鐘技術，可在單個差分對上實現透明的全雙工通信，承載不對稱的雙向控制信息，而不依賴于視頻消隱間隔。這種單串行流通過消除并行數據和時鐘路徑之間的偏斜問題，簡化了在PCB走線和電纜上傳輸寬數據總線的過程。這樣可以通過縮小數據路徑來顯著節省系統成本，從而減少PCB層，電纜寬度，連接器尺寸和引腳。

      此外，解串器輸入提供均衡控制，以補償介質損耗更長時間距離。內部DC平衡編碼/解碼用于支持AC耦合互連。

      睡眠功能提供省電模式和遠程喚醒中斷，用于遠程設備的信令。

      串行器采用32引腳WQFN封裝，解串器采用40引腳WQFN封裝。

      特性

      • 可配置數據吞吐量
        • 12位（分鐘），最高600 Mbits /秒
        • 16 -bit（def）高達800 Mbits /sec
        • 18位（最大）高達900 Mbits /sec
      • 10 MHz至50 MHz輸入時鐘支持
      • 具有直流平衡編碼的嵌入式時鐘支持交流耦合互連
      • 能夠驅動長達10米的屏蔽雙絞線
      • 具有
        I 2 C支持的雙向控制接口通道
      • I 2 C接口，用于設備配置。單引腳ID尋址
      • 帶有CRC（循環
        冗余校驗）的16位數據有效負載，用于檢查數據完整性
        具有可編程數據傳輸錯誤
        檢測和中斷控制
      • 最多6個可編程GPIO ??
      • AT-SPEED BIST診斷功能以驗證鏈路完整性
      • SER
        和/和SER的各個斷電控制DES
      • SER和DES上用于并行數據的用戶可選時鐘邊沿
      • 集成終端電阻器
      • 1.8V或3.3V兼容并行總線接口
      • 1.8V單電源
      • IEC 61000-4-2 ESD兼容
      • 解串器無需參考時鐘
      • 可編程接收均衡
      • LOCK輸出報告引腳以確保鏈路狀態
      • EMI /EMC緩解
        • DES可編程擴頻（SSCG）
          輸出< /li>
        • DES接收器交錯輸出
      • 溫度范圍-40°C至+ 85°C
      • SER封裝：32引腳WQFN（5mm×5mm）
      • DES封裝：40引腳WQFN（6mm×6mm）

      參數 與其它產品相比?SerDes/信道鏈路

      ?
      Protocols
      Function
      Parallel Bus Width (bits)
      Compression Ratio
      ESD (kV)
      Input Compatibility
      Output Compatibility
      Supply Voltage(s) (V)
      Data Throughput (Mbps)
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      DS92LX1621
      Channel-Link III ? ?
      Serializer ? ?
      16 ? ?
      16 to 1 ? ?
      8 ? ?
      LVCMOS ? ?
      CML ? ?
      1.8 ? ?
      800 ? ?
      Catalog ? ?
      -40 to 85 ? ?
      WQFN ? ?
      32WQFN: 25 mm2: 5 x 5(WQFN) ? ?
      32WQFN ? ?

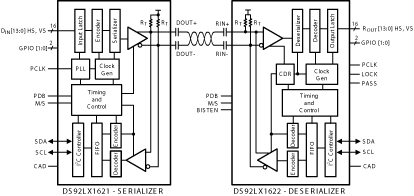

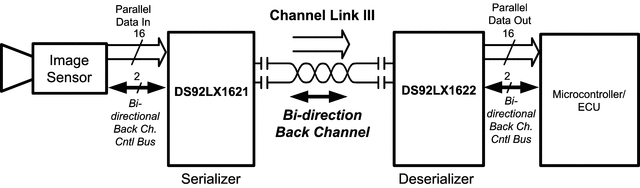

      方框圖 (2)
