優勢和特點

• 高通道數、32 × 16、高速、非阻塞式開關陣列
• 差分或單端工作
• 差分增益G = +1 (AD8104)或G = +2 (AD8105)
• 與32 x 32開關陣列AD8117/AD8118兼容
• 靈活的電源
  • 采用+5 V單電源或±2.5 V雙電源供電
• 可對開關陣列進行串行或并行編程
• 出色的視頻性能
  • >50 MHz 0.1 dB增益平坦度
  • 0.05%差分增益誤差(RL = 150 Ω)
  • 0.05°相位誤差(RL = 150 Ω)
• 利用高阻抗輸出禁用功能，多個器件可以相連，而且向輸出總線提供的負載極小
• 出色的交流性能
  • 帶寬：600 MHz
  • 壓擺率：1800 V/μs
  • 建立時間：2.5 ns (1%)
• 低功耗：1.7 W
• 所有不利串擾低
  • < ?70 dB (5 MHz)
  • < ?40 dB (600 MHz)
• 利用復位引腳可以禁用所有輸出（通過一個電容與地相連可提供上電復位功能）

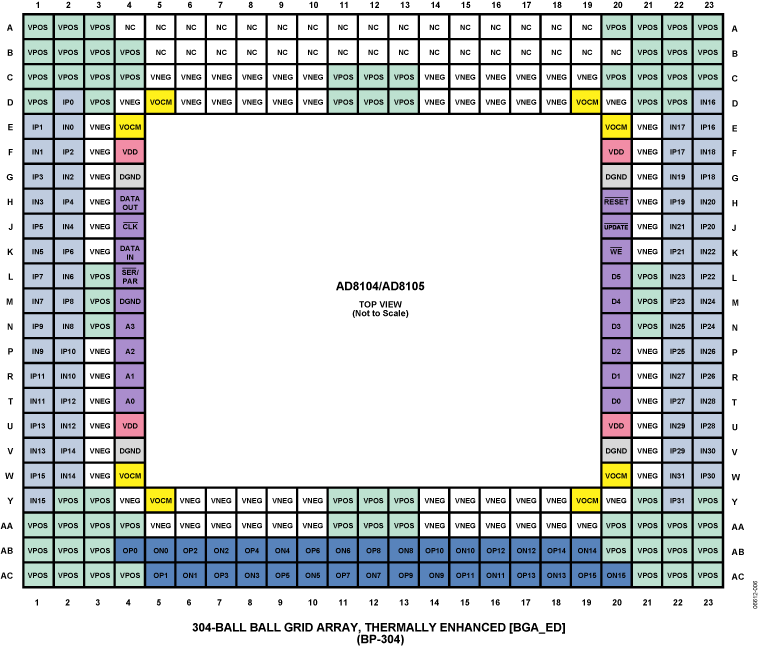

• 304引腳BGA封裝(31 mm × 31 mm)

產品詳情

AD8104AD8105均為高速32 × 16模擬交叉點開關矩陣。具有600 MHz帶寬和1800 V/μs壓擺率，適用于高分辨率計算機圖形(RGB)信號開關。兩款器件的串擾性能均低于-70 dB，隔離性能為-90 dB (5 Mhz)，因而適合許多高速應用。同時0.1 dB平坦度大于50 MHz，堪稱復合視頻開關的理想之選。

AD8104/AD8105內置16個獨立輸出緩沖器，可以將這些緩沖器置于高阻抗狀態，以提供并行交叉點輸出，因此關斷通道僅向輸出總線提供極小的負載。AD8104具有差分增益+1，而AD8105則具有差分增益+2，適合后部端接負載應用。二者既可用作完全差分器件，也可配置為單端工作模式。兩款器件可以采用+5 V單電源或±2.5 V雙電源供電，所有輸出均使能時的空閑功耗僅為340 mA。通道切換通過雙緩沖式、串行數字控制接口（允許以菊花鏈形式連接多個器件）或者并行控制接口實現；各路輸出可以獨立更新，無需對整個陣列重新編程。

AD8104/AD8105采用304引腳BGA封裝，工作溫度范圍為?40°C至+85°C工業溫度范圍。

應用

• 高速信號路由，包括：
  • RGB和分量視頻路由
  • KVM
  • 壓縮視頻（MPEG、小波）
  • 數據通信

方框圖
