ADUCM3027 集成電源管理和128Kb嵌入式閃存的超低功耗ARM Cortex-M3 MCU

優勢和特點

EEMBC ULPBench? 評分：245.5

超低功耗活動和休眠模式
活動模式（完全開啟模式）：< 30 μA/MHz（典型值）
Flexi? 模式（內核處于休眠、外設活動狀態）：< 300 μA（典型值）
休眠模式（帶SRAM保留）：< 750 nA（典型值）
關斷模式（可選RTC活動）：< 60 nA（典型值）

集成MPU的ARM? Cortex?-M3處理器
- 串行線調試接口頻率最高達26 MHz
電源管理
- 單電源供電(VBAT)：1.74 V至3.6 V
- 可選降壓轉換器可提高效率
存儲器選項
- 集成ECC的128 KB/256 KB嵌入式閃存
- 4 KB高速緩存可降低有源功率
- 64 KB可配置系統SRAM，帶奇偶校驗
- 多達32 KB的SRAM，保留在休眠模式下
安全
- 帶有專用片內振蕩器的看門狗
- 內置可編程多項式的硬件CRC
- 多奇偶校驗位保護的SRAM
- ECC保護嵌入式閃存
安全
- TRNG
- 用戶代碼保護
- 硬件加密加速度計，支持AES-128、AES-256和SHA-256
數字外設
- 3個SPI接口，可與傳感器、無線電和轉換器實現無縫接口
- I²C和UART接口
- SPORT用于與轉換器和無線電本地連接

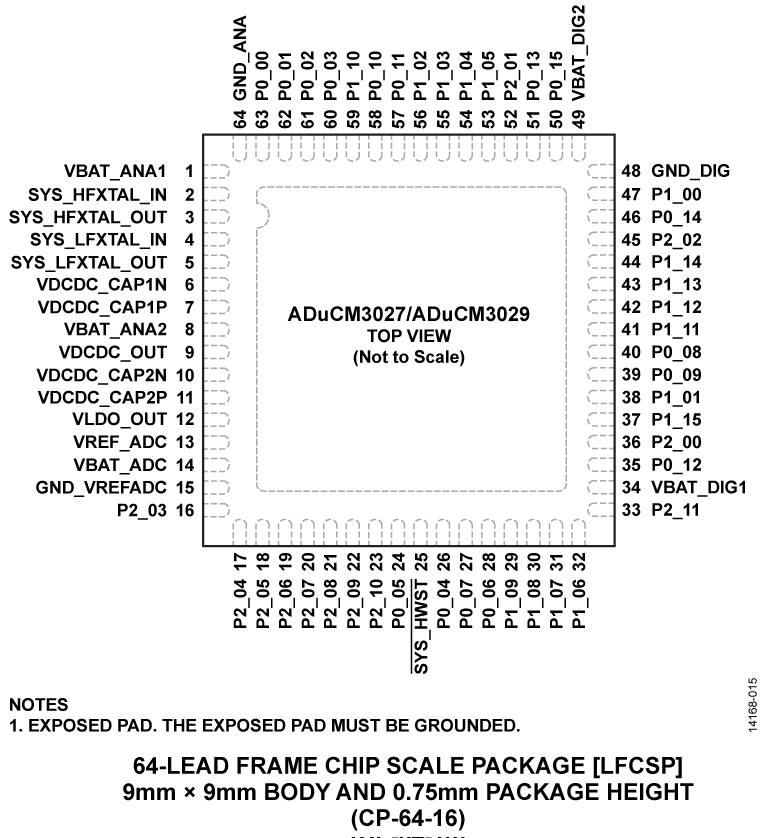

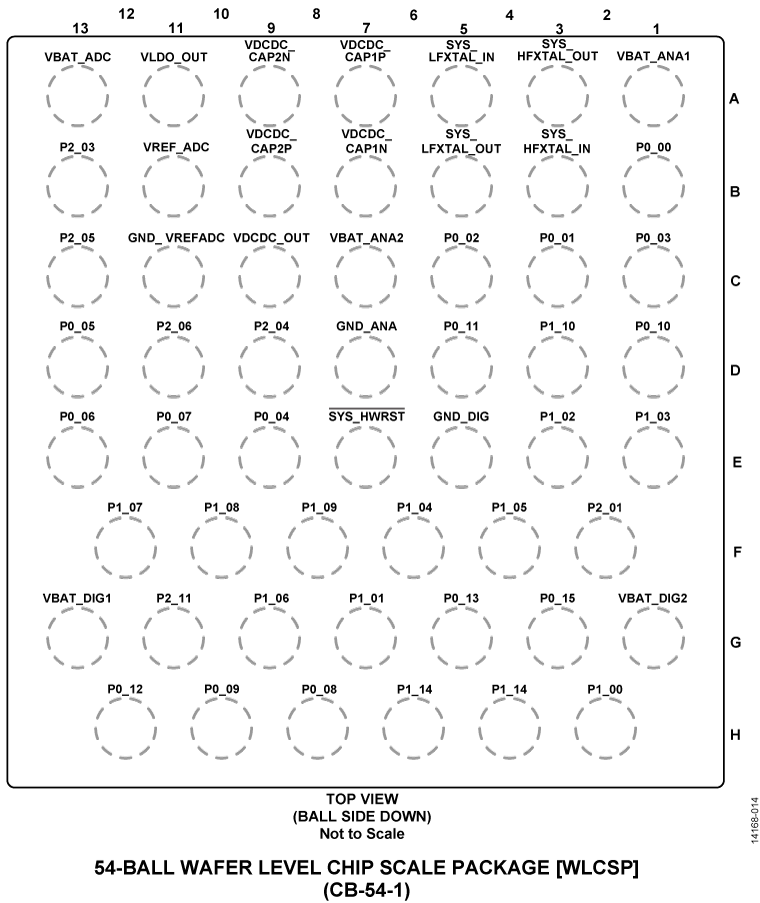

- 可編程GPIO（LFCSP封裝有44個，WLCSP封裝有36個）
- 3個支持PWM的通用定時器
- 帶有SensorStrobe?和時間戳的RTC和FLEX_RTC
- 可編程蜂鳴器
- 25通道DMA控制器
時鐘特性
- 26 MHz時鐘：片內振蕩器、外部晶體振蕩器
- 32 kHz時鐘：片內振蕩器、低功耗晶體振蕩器
- 具有可編程分頻器的集成式PLL
模擬外設
- 12位SAR ADC、1.8 MSPS、8通道、數字比較器

產品詳情

ADuCM3027/ADuCM3029 微控制器單元(MCU)均為集成電源管理的超低功耗微控制器系統，可用于處理、控制和連接。MCU系統基于ARM Cortex-M3處理器，由數字外設、嵌入式SRAM和閃存、一個提供時鐘、復位和電源管理功能的模擬子系統以及模數轉換器(ADC)子系統組成。

ADuCM3027/ADuCM3029 MCU的關鍵特性如下：

業界領先的超低功耗。
SensorStrobe?，用于對外部傳感器進行精確的時間同步采樣。
- 在休眠模式下工作，大大降低了系統解決方案中的電流。例如，使用
  ADXL363加速度計時，功耗降低10倍。
- 設置之后無需軟件干預。
- 軟件執行，因此無脈沖漂移。
前沿安全。
- 快速加密對客戶算法提供讀取保護。
- 寫入保護可防止未經授權的代碼對器件進行重新編程。
穩定的工作性能。
- 在深度休眠模式下實現全電壓監控。
- ECC閃存支持。
- SRAM存儲器提供奇偶校驗錯誤檢測。
通過中斷實現32 kHz LFXTAL的故障檢測。
