影像測量儀器精度

型號： CH系列

--- 產品參數 ---

  • 注釋 更多詳細產品信息，請聯系我們獲取

--- 產品詳情 ---

中圖CH系列影像測量儀器支持觸發測頭和光學測頭，進行高度、平面度測量，提供多達80種特征提取、輔助構造、智能標注、形位公差、特殊應用等取分析工具，自動輸出SPC分析報告，支持Q-DAS傳輸，支持遠程數據對接。也叫二次元影像測量儀、2.5次元影像測量儀或三次元影像測量儀，是傳統投影儀的替代品。



特點

1、支持定制Excel報告、TCP、Q-DAS等多種數據傳輸方式，在客戶端有多家成功應用案例。
2、軟件可外接卡尺、高度計等常規檢測工具，產品一次測量可實現多種測量方式數據輸入容易個報告模板中。
3、在其他國產設備多數購買軟件的背景下，中圖儀器自主研發的軟件能滿足客戶需求。
4、激光補償方式精度穩定。
5、自主設計的影像儀校準片，自動測量實現鏡頭所有參數的校準與校驗。
6、軟件界面中加載、搜索，無需訪問路徑下打開，程序管理方便。
7、常用工具菜單的人性化定制，如可自動添加、選擇常用的命令等。

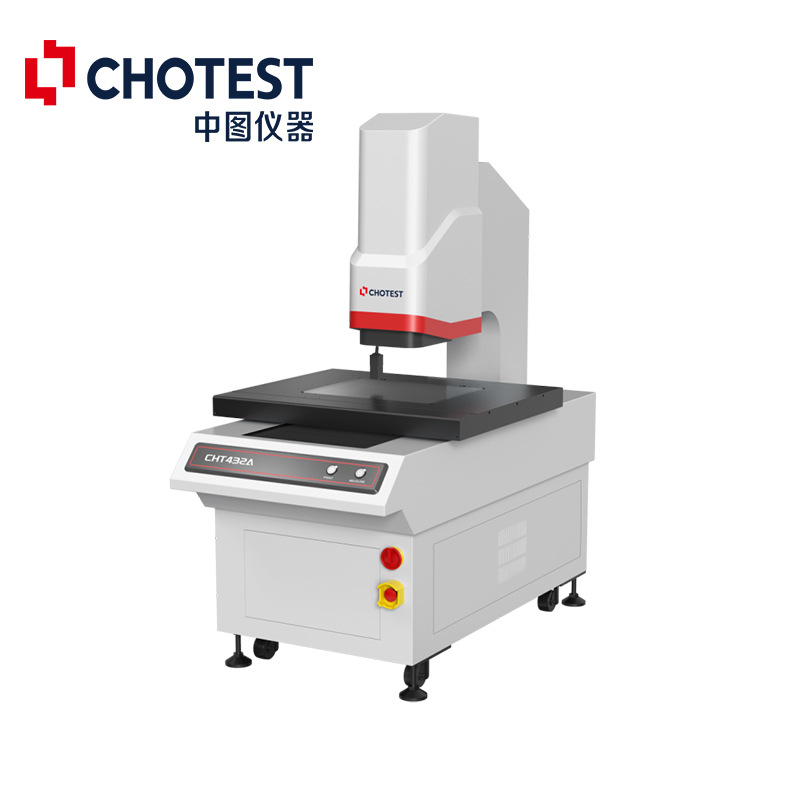

CH系列全自動影像測量儀,二次元影像測量儀
CH系列全自動影像測量儀

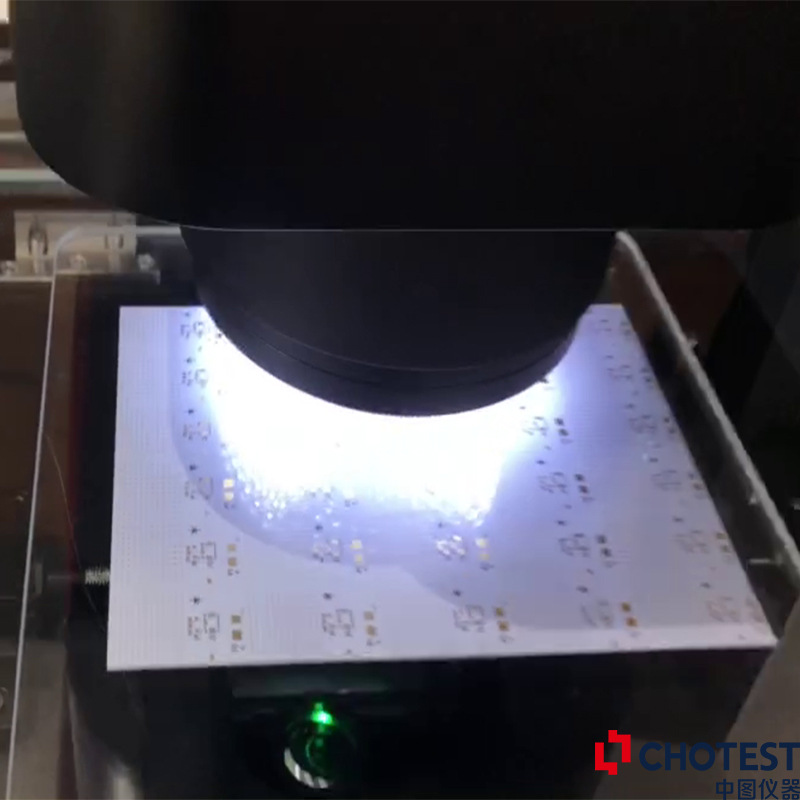

CH系列影像測量儀器全行程采用立柱式、龍門橋式的穩定結構，單軸的超高測量精度可達（1.8+L/200）um。針對于產品微小的特征位置，全自動高精度變倍鏡頭搭配強大的智能對焦系統，可以輕松識別邊緣，快速定位產品輪廓特征，影像聚焦功能也能滿足現場產品尺寸高度、平面度的檢測需要。



檢測精度

X/Y軸：E1x/y≤±(1.8+L/200)μm
X⊥Y：E1xy≤(3.5+L/200)μm
Z軸：E1z≤(3.5+L/200)μm



技術參數（部分）

型號：CHT/CHS/CHX
產品名稱：全自動影像儀
主體結構：立柱式/龍門式
X軸行程范圍：（300-1200）mm
Y軸行程范圍：（200-1500）mm
Z軸行程范圍：200mm
光柵顯示分辨率：0.1μm,0.5μm
圖像傳感器：高清彩色工業攝像機
運動導軌：精密直線導軌
主要特點：精準測量，操作簡單，功能豐富
生產企業：深圳市中圖儀器股份有限公司
注釋：更多詳細產品信息，請聯系我們獲取



CH系列全自動影像測量儀,二次元影像測量儀
CH系列全自動影像測量儀



CH系列影像測量儀器行程從200mm到1500mm，覆蓋影像測量全部行程，針對不同長度需求的產品實現全尺寸覆蓋測量?？呻S意搭配多種復合傳感器，真正的實現二維平面尺寸+高度尺寸一次性測量，也可隨意搭配常規的卡尺、高度計等檢測工具，一次測量后數據傳輸到定制報告模板中。
