引 言

　　汽車輪胎壓力監測系統(TPMS)主要用于汽車行駛時對輪胎氣壓進行實時自動監測,對輪胎漏氣和低氣壓進行報警,以保障行車安全。就TPMS系統構造而言,其采集的溫度壓力數據需要通過一種無線方式進行發送和接收,而且該收發電路要安裝在輪胎里。這就必須要求其組成電路的芯片能夠耐高溫。要解決這兩個問題,可以利用Motorola公司研制的發射芯片MC33493和接收芯片MC33594。該兩款芯片都達到了汽車級溫度(發射芯片為125℃,接收芯片為105℃)完全可以解決耐高溫的問題,且工作性能極好。它們與單片機一起構成的接口電路成為TPMS系統中無線數據傳輸?shù)闹匾M成部分。

　　1 TPMS系統總體設計

　　1.1系統工作原理

　　TPMS系統主要由安裝在汽車輪胎內的壓力、溫度傳感器,信號處理單元、RF發射器組成的TPMS發射模塊,安裝在汽車駕駛臺上的包括數字信號處理單元的RF接收器以及LCD組成。

　　一般情況下,一輛轎車需要4個TPMS發射模塊和1個TPMS接收器;而一輛卡車需要6～12個TPMS發射模塊。為了提高系統的接收能力和抗干擾能力,系統安裝時需要在汽車底盤安裝接收天線。由SP12傳感器、微控制器、MC33493發射模塊、MC33594接收模塊等主要芯片組成的TPMS系統方案結構框圖如圖1所示。

?

　　圖1中,溫度壓力傳感器將采集到的溫度壓力數據通過I2C總線或RS232接口送到單片機,單片機發送一使能信號ENABLE給發射器。當為高電平時,發射機開始工作,產生一個數據時鐘信號給單片機,用于信號的同步。此時,單片機發送數據給發射機,發射機將得到的數據通過天線發射出去。接收機通過天線接收到信號后,首先置RESET引腳(用于設置主從模式)為一低電平,此時微控制器為主機,通過MOSI線來設置作為從機的接收器內的寄存器,設置好以后置RESET腳為高電平。此后微控制器為從機,而接收器就變?yōu)橹鳈C(jī)。它產生時鐘信號,通過MOSI線將接收到的數據發送給單片機。此時單片機(帶有SPI接口)通過SPI接口與PC機實現簡單的連接,以達到在PC機上顯示報警的作用。

　　1.2系統設計的幾點考慮

　?、儆捎赥PMS發射模塊工作在劇烈振動、環境溫差變化大和不便于即時檢修的條件下,因此要求所有的器件要有很好的可靠性和穩定性,能適應工作在-40～+125℃溫度范圍。為了縮小TPMS發射模塊的體積、節省功耗和增強功能,需要盡可能地選用具有多種功能的小型射頻收發芯片。

　?、陔S著能源問題越來越被重視,系統節能成為本設計考慮的一個重點問題。為了提高TPMS發射模塊在一節鋰電池下的工作時間,應該在大多數時間內讓系統進入睡眠狀態。喚醒TPMS系統中的發射部分,可采用這樣一種方法：在傳感器模塊中增加加速度傳感器,利用其對運動的敏感性,實現汽車啟動時自動開機進入系統自檢;汽車高速行駛時按運動速度自動智能確定檢測時間周期,利用軟件設定安全期、敏感期和危險期,以逐漸縮短巡回檢測周期和提高預警能力。喚醒TPMS系統的接收部分,可以利用接收機的一個引腳STROBE。在一個周期內,當檢測到有效的ID時,STROBE置高電平,此時接收芯片就由休眠狀態轉為運行狀態。

　　2 系統硬件組成及電路設計

　　2. 1 TPMS系統主要硬件組成

　　TPMS系統主要由TPMS傳感器、微控制器和無線射頻收發模塊幾個部分組成。

　　(1) TPMS傳感器

　　TPMS傳感器是一個集成了半導體壓力傳感器、溫度傳感器、數字信號處理單元和電源管理器的SoC模塊。為了強化胎壓檢測功能,有不少TPMS傳感器模塊內還增加了加速度傳感器、電壓檢測、內部時鐘、看門狗和帶12位ADC、4KB Flash、2KB ROM、128 B RAM、128 BEEPROM及其他功能的ASIC數字信號處理單元。這些功能單元使得TPMS傳感器不僅能實時檢測汽車開動中的輪胎壓力和胎內溫度的變化,而且還能實現汽車移動即時開機、自動喚醒和省電等功能。

　　(2)微控制器

　　這里微控制器采用Atmel公司推出的一種小型單片機89C205l,片內含有2KB的Flash程序存儲器和128 B的片內 RAM。89C2051共20引腳。其中P1口8腳,可以作為一般的準雙向端口,在引腳的驅動能力上,具有很強的下拉能力。工作電壓為2.7～6V。當工作電壓在3V時,電流相當于6V工作時的1/4,空閑時為1mA,掉電時僅為20mA。這樣小的功耗很適合于電池供電的小型控制系統。主要特點為采用Flash存儲器技術,其軟件、硬件與MCS-5l完全兼容。其片內程序的電可擦寫特性,使得開發與試驗比較容易。

　　(3)無線射頻發射芯片MC33493

　　摩托羅拉的MC33493器件是高溫集成UHF無線電發送模塊?？蛇M(jìn)行OOK(On-Off Keying)或者FSK(Frequency Shift Keying)兩種調制方式。該芯片采用TSSOP-14封裝,工作在300～450 MHz頻段;具有FSK和OOK調制和解調能力,抗干擾能力強,適合工業控制應用;采用PLL頻率合成技術,頻率穩定性好;具有較小的發射功率,最大發射功率達O.18mW;數據速率可達9.6kb/s;1.9～3.6V低工作電壓;功耗低,發射時電流11.6mA,發射待機狀態僅為O.8μA(工作溫度在125℃)。

　　(4)無線射頻接收芯片MC33594

　　摩托羅拉的MC33594器件是高溫集成UHF超外差無線電接收模塊。該芯片采用LQFP-24封裝,工作頻率在300～450MHz頻段,電壓在4.5～5.5V范圍內;接收靈敏度高達-103dBm。芯片最大的特點是帶有一串行外設接口SPI(Serial Peripheral Intelface)。通過SPI,它允許CPU與各種外圍接口器件以串行方式進行通信,交換信息。SPI接口使用四條線：串行時鐘線(SCK),主機輸入/從機輸出數據線MISO,主機輸出/從機輸入數據線MOSI和低電平有效的從機選擇線RESET。

?

　　2.2 TPMS系統中的無線接口電路硬件設計

　　TPMS系統設計中較關鍵的一點是數據的傳輸部分。整個數據傳輸部分由兩部分組成：一是駕駛室中的無線接收部分,另外一部分是輪胎中的無線發射部分。這兩部分?jǐn)?shù)據傳輸?shù)臏?zhǔn)確性、穩定性,將是系統優良性能的重要體現。

　　(1)無線發射接口電路設計

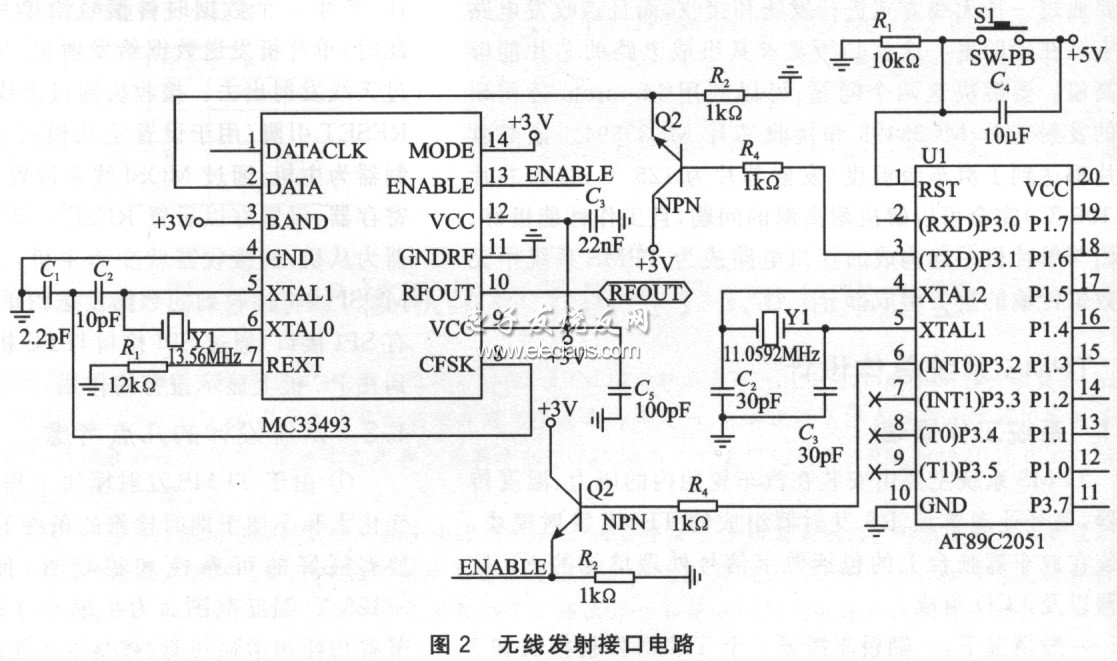

　　無線發射電路由發射芯片MC33493、AT89C2051單片機和電平轉換電路構成,如圖2所示。發射模塊中,引腳3(BAND引腳)接3V高電平,表示系統發射頻率為434MHz,用于選擇工作頻率;引腳14(MODE引腳)接高電平,表示系統選擇FSK調制模式。FSK調制方式定義為一個信號的兩個不同的頻移值分別表示數字高、低兩種電平。在這個系統中,低頻移表示數字高電平,高頻移表示數字低電平。發射芯片的FSK調制方式由與晶振串聯的下拉負載電容C1來實現。與CFSK引腳相連的有一內部開關,用以選通下拉電容C1。當DATA=O時(MODE引腳置高電平),開關關閉,此時輸出高頻移;當DATA=1時,開關接通,此時輸出低頻移,這就實現了FSK調制方式,也就是說,如果載波頻率是433.92MHz而且總的頻偏是士△f(MHz),則數字高電平表示為433.92MHz-△f,數字低電平表示為433.92 MHz+△f。

　　由于MC33493工作電平最大為3V,而微控制器89C2051工作電平最大為5V,要實現連接就必須進行電平轉換。系統供電為5V,通過電平轉換電路為發射芯片供電。其發射芯片MC33493通過電平轉換芯片與單片機相連,實現數據的雙向傳送。它與89C2051單片機及接收機一起構成無線數據發射系統。

　　(2)無線接收接口電路設計

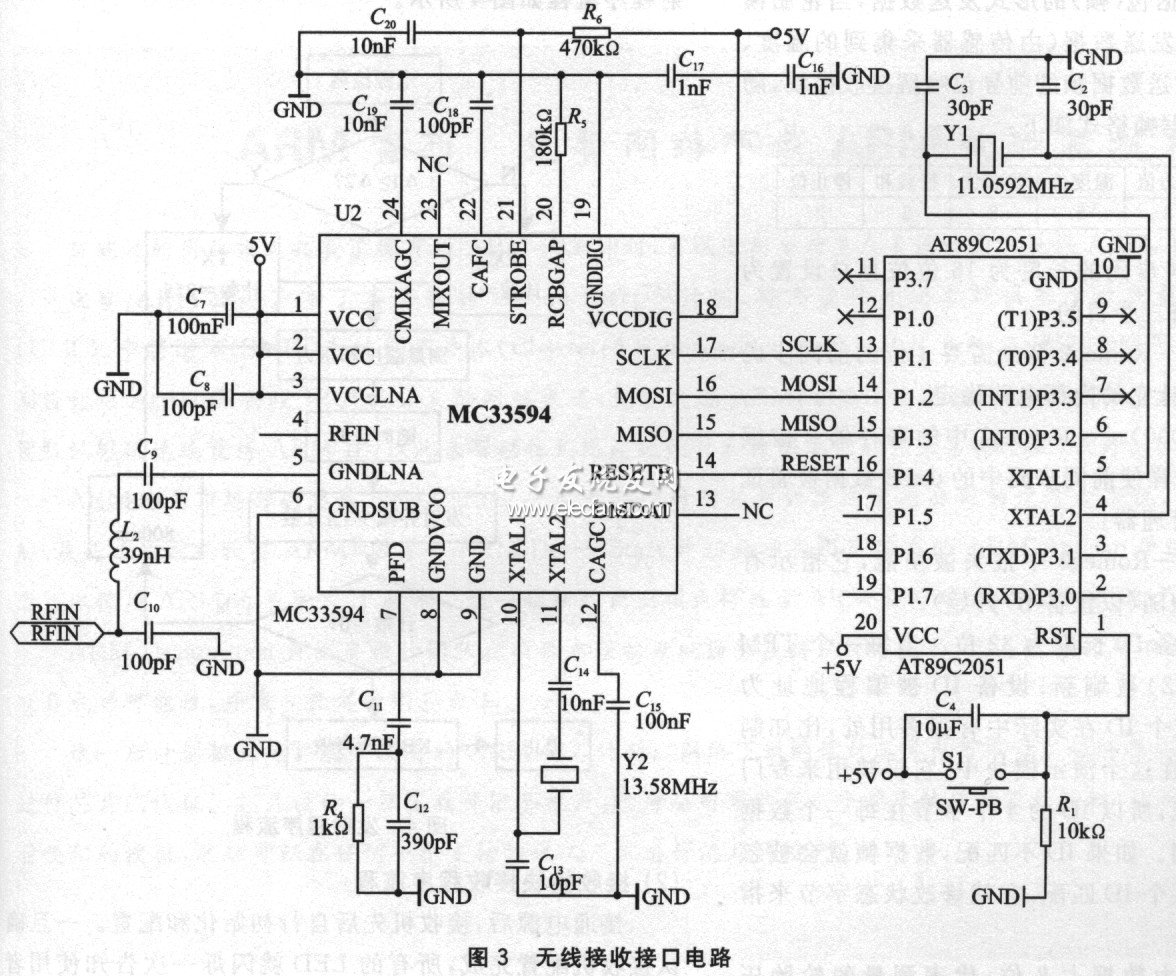

　　無線接收接口電路主要由接收芯片MC33594與AT89C2051單片機構成,如圖3所示。接收芯片MC33594通過SPI接接口與單片機AT89C2051的I/O口相連。該電路中,利用AT89C2051單片機的I/O口模擬SPI接口,通過用軟件控制的方式來進行數據的傳送;利用并口P1.1來模擬SPI的SCK輸出端,P1.2模擬MCU的數據輸出端(MOSI),P1.3模擬SPI的數據輸入端(MISO),P1.4模擬SPI的從機選擇端RESET。在接收之前,首先置RESET引腳為低電平,使接收機變?yōu)閺臋C(jī),而單片機變?yōu)橹鳈C(jī)。單片機通過MOSI信號線將單片機內的程序?qū)懭虢邮諜C(jī)的配置寄存器里對接收機進行配置,配置好后再置：RESET引腳為高電平。此時單片機變?yōu)閺臋C(jī),而接收機變?yōu)橹鳈C(jī),它產生時鐘信號,同時數據由RFIN端接入,經低噪聲放大器放大后送入混頻器,使其變換成中頻。在中頻級,經變換的信號在送入解調器之前被放大和濾波。

?

　　為了與MC33594接收機所設定的SPI工作狀態在邏輯時序上協調一致,要使串行時鐘輸出P1.1的初始狀態為1,在選通MC33594后,置P1.1為O。此時AT89C2051單片機輸出1位SCK時鐘,同時,使MC33594串行左移,從而輸出1位數據至AT80C2051單片機的P1.3(模擬MCU的MISO線),再置Pl.1為1,使AT89C2051單片機從P1.O輸出1位數據(先為高位)至AT89C2051單片機。至此模擬1位數據輸入輸出完成。以后再置P1.1為0,模擬下一位的輸入輸出。依此循環8次,可完成1次通過SPI傳輸8位數據的操作。其程序包括MCU串行輸入、串行輸出和串行輸入/輸出3個子程序。MCU串行輸入是從接收機的MISO線上接收8位數據并放入寄存器R0中;串行輸出是將AT80C51單片機中R0寄存器的內容傳送到接收機的MOSI線上;串行輸入/輸出將AT89C2051單片機R0寄存器的內容傳送到MC33594的MOSI線上,同時從MC33594的MISO線上接收8位數據。由MOSI引腳將接收到的數據送入到單片機,這樣數據就可以在PC機上進行顯示了。

　　3 系統軟件流程設計

　　3. 1通信協議

　　為了實現4個輪胎模塊與中央接收模塊進行無線通信的目的,發射機和接收機都需要按要求支持一個簡單的通信協議。數據以9600bps的速率傳送,采用FSK調制時,其發射方必須采用曼徹斯特編碼方式,只有這樣的碼型接收機才能夠接收。曼徹斯特編碼就是一個數字信號值在每一個比特位周期內作高、低電平之間切換。前半周期低電平后半周期高電平表示數字O,而先高后低表示數字1。輪胎模塊以數據包(幀)的形式發送數據,當輪胎模塊中的MCU決定要發送數據(由傳感器采集到的溫度、壓力數據)時,通過發送數據幀的前導位喚醒接收模塊,隨后發送數據幀,其數據幀格式如下：

?

　　①前導位。前同步碼的長度為16位位且總設置為0xFB86。這樣處理有三個目的：

　　◇0xF(1111)——Romeo2至少需要4位的前同步碼來喚醒它,并讓它的內部電路穩定。

　　◇0xB8(1100 1000)——Rome02中的寄存器2被編程為0xB8,這樣使前同步碼中的0xB8數據被驗證并接通數據管理器。

　　◇0x6(0110)——Romeo2中報頭被使能,它指示有實際的數據跟隨(以設備ID開始)。

　?、谠O(shè)備ID。設備ID長度為32位。當每一個TPM輪胎模塊MCU(RF2)被刷新,設備ID被編程地址為0x7800～0x7803。這個lD在實際中有很多用處,比如制造商的信息等;但是在這個演示模塊中,它僅被用來專門表示辨認輪胎的信息,所以ID的4個字節在每一個數據幀接收后都要被檢測。如果ID不匹配,數據幀就會被忽略。當接收機發現某個ID匹配,它就修改狀態字節來指示輪胎的位置。

　　③壓力值。壓力數據占8位,代表測量的輪胎壓力值。

　　④溫度值。溫度數據占8位,代表被測量的輪胎溫度值。

　?、轄顟B(tài)位。狀態位長度為8位,用以表示輪胎模塊的電源電壓的變化及對應輪胎ID匹配的位,目的是不需要接收機的MCU重復檢查輪胎ID。

　?、扌ｒ?yàn)和。校驗和長度為8位,它的內容取決于傳輸數據,主要是為了提高傳輸數據的可靠性。

　?、咄Ｖ刮弧ＭＶ刮坏拈L度為2位,用來指示數據幀的結束。

　　3. 2輪胎模塊傳輸程序流程

　　因?yàn)檩喬ツK要適應長期工作,考慮到輪胎運轉的平衡等因素又不能選擇大的電池,因此輪胎模塊傳輸程序的算法選擇不但要保證數據的可靠傳輸,同時還要保證最低的電能消耗。

　　(1)發射模塊發射程序流程

　　關閉中斷后,進行電源檢測。若壓力差值△1大于存儲在ROM里設定的最大壓差值△2,則說明輪胎的壓力超限,需要報警。此時為增加接收機接收數據的可靠性,連續發送255幀。若其△1<△2,只發送1次數據幀。發射程序流程如圖4所示。

?

　　(2)接收模塊接收程序流程

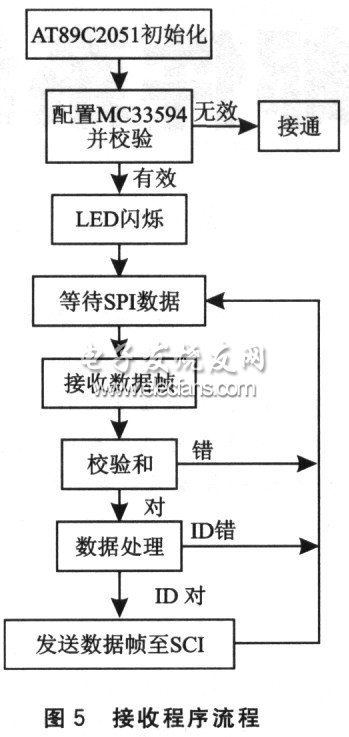

　　接通電源后,接收機先后自行初始化和配置。一旦確認接收機配置完成,所有的LED就閃爍一次告知使用者模塊準備就緒。在收到一個數據幀后,就要重新計算校驗并與已經接收到的數據幀進行比較。數據幀經過確認后,某個輪胎和ID則要與存儲在KX8存儲器中的4個ID值比較。如果發現一個相配的ID,則數據就被處理并點亮相應的LED。最后,數據幀通過串行口發送出去以供外部數據接收和存儲。接收程序流程如圖5所示。

?

　　由于每個輪胎模塊要發送相同格式的數據,接收機控制器能在收到全部數據幀后中斷,這樣它可以在大部分時間都處于低能耗睡眠狀態。它還有許多節能選項,即使汽車停很長時間,也不會消耗完一塊電池。

　　4　 結論

　　該系統在低功耗、收發距離與可靠性以及安全性方面具有明顯的優勢。此外,也可用于單片機數據采集、遙測遙控、監測等系統中,如遠距離無線抄表、無線鑰匙等。
