MAX5060, MAX5061 0.6V至5.5V輸出、可

MAX5060, MAX5061 0.6V至5.5V輸出、可并聯、平均電流模式DC-DC控制器

MAX5060/MAX5061脈寬調制(PWM) DC-DC控制器具有大電流輸出能力，封裝緊湊，所需外部元件最少。這些器件利用平均電流模式控制，實現低R_DS(ON) MOSFET的最佳應用，即使輸出大電流，也不需要外部熱沉。

差分感應(MAX5060)可實現輸出電壓精確控制，而自適應電壓調節可提供最佳瞬態響應。內部穩壓器可在4.75V至5.5V或者7V至28V輸入電壓范圍內工作。最高達1.5MHz的開關頻率允許使用較小的輸出電感和輸入電容。這有助于使用PCB 嵌入式平面磁性元件。

MAX5060的180°相位延時時鐘輸出可控制另一個異相轉換器，以實現更低的電容波紋電流。如果總線電壓升高，超過調節的輸出電壓，MAX5060將限制反向電流。MAX5060經過專門設計，可在多個電源模塊并聯工作時限制電流吸收。MAX5060/MAX5061提供0.6V至5.5V可調電壓輸出。MAX5060具有過壓保護、電源良好信號和輸出使能功能。

MAX5060/MAX5061工作在汽車溫度范圍(-40°C至+125°C)。MAX5060可提供28引腳薄型QFN封裝，MAX5061可提供16引腳TSSOP封裝。

4.75V至5.5V或7V至28V輸入電壓范圍

0.6V至5.5V可調電壓輸出

最大30A輸出電流

可并聯輸出實現更大輸出電流

可編程自適應輸出電壓調節

真差分遠端輸出感應(MAX5060)

平均電流模式控制

出色的并聯模塊間電流共享能力
精確電流限制，無需降級使用MOSFET和電感

模塊并聯時限制反向吸收電流(MAX5060)

125kHz至1.5MHz可調開關頻率

集成4A柵極驅動器

提供180°異相時鐘輸出(MAX5060)

電壓信號與輸出電流正比，實現負載監控(MAX5060)

輸出過壓保護(MAX5060)

可調打嗝電流限制域值和響應時間

過熱關斷功能

應用/使用

高端臺式計算機
?網絡系統
負載點電信DC-DC穩壓器
?RAID系統
服務器與工作站

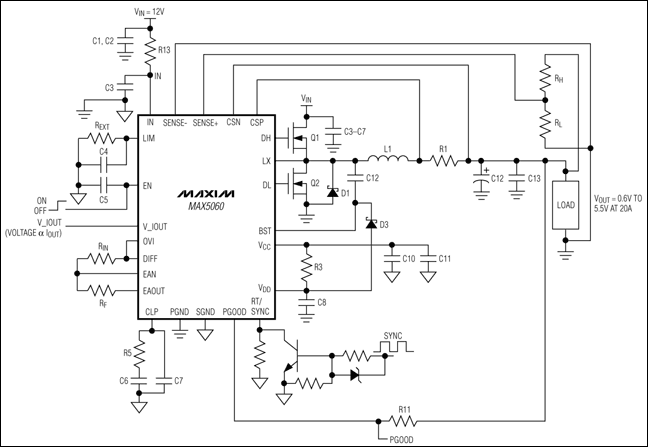

MAX5060,MAX5061:典型工作電路
典型工作電路
