MAX16803 高壓、350mA、高亮度LED驅動器，提供

MAX16803 高壓、350mA、高亮度LED驅動器，提供PWM調光控制和5V穩壓器

概述

MAX16803電流調節器工作在6.5V至40V輸入電壓范圍，提供高達350mA的總電流，用于驅動一串或多串高亮度LED (HB LED)。MAX16803輸出電流通過一個與LED串聯的外部檢流電阻設置。允許較寬范圍的PWM “脈沖”通過亮度控制輸入端進行亮度調節，波形整形電路降低了EMI。差分電流檢測提高了噪聲抑制能力。MAX16803非常適合高壓輸入應用，能夠承受高達40V的汽車拋負載。內置調整管減少了外部元件數目，并提供±3.5%的輸出電流精度。器件提供5V穩壓輸出及短路保護和熱保護等功能。

MAX16803采用高效散熱的5mm x 5mm、16引腳TQFN封裝，工作在-40°C至+125°C汽車級溫度范圍。

MAX16836是一款新近推出的、具有更高成本效益的產品，除了具有不同的PWM調光電流擺率，該器件提供與MAX16803相同的性能，并且具有兼容的引腳。

關鍵特性

+6.5V至+40V工作電壓范圍

可調輸出電流(35mA至350mA)

±3.5%輸出電流精度

高壓DIM引腳用于亮度控制

內置調整管，低壓差(典型值0.5V)

+5V穩壓輸出具有4mA源出電流能力

并聯方式提供大于350mA的LED電流驅動

差分LED電流檢測

低關斷電源電流(典型值12μA)

204mV低電流檢測基準，降低功耗

整形后的波形邊沿大大降低了PWM亮度控制的EMI

熱關斷

輸出短路保護

采用小尺寸、高效散熱的5mm x 5mm、16引腳TQFN封裝

-40°C至+125°C工作溫度范圍

應用/使用

?汽車外部：組合尾燈(RCL)
?汽車內部：地圖、門控車室、儀表盤指示燈
?汽車緊急事件報警燈
?通用照明
?導航與艦隊管理指示器
?標示牌、加油站頂燈、信號燈

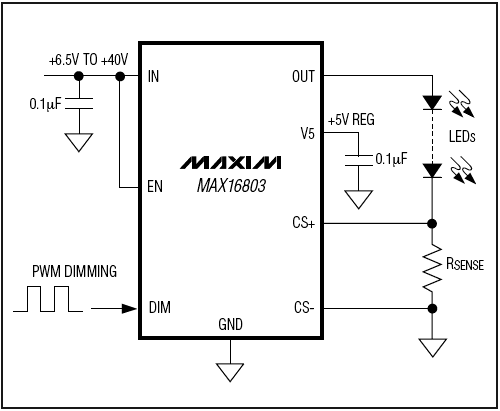

MAX16803：簡化框圖
簡化框圖
