MAX5971A 單端口、40W、IEEE 802.3af/

MAX5971A為單端口、供電設備(PSE)電源控制器，設計用于IEEE? 802.3af/at兼容PSE。該器件為用電設備(PD)提供偵測、分級、限流、直流和交流負載斷開檢測功能。MAX5971A可自動工作，無需任何軟件編程，并具有集成的功率MOSFET和檢流電阻。該器件還支持最新的5級和2級事件分級，用于對大功率PD進行檢測和分級。MAX5971A能夠為單個端口提供高達40W的功率(使能5級)，并可對傳統PD提供大電容檢測。

MAX5971A提供輸入欠壓鎖定(UVLO)、輸入過壓鎖定、過熱檢測、啟動過程中的輸出電壓擺率限制以及LED狀態指示。

MAX5971A采用節省空間的28引腳TQFN (5mm x 5mm)封裝，工作于擴展級(-40°C至+85°C)溫度范圍。

關鍵特性

兼容于IEEE 802.3af/at

為單端口PSE應用提供高達40W功率

集成導通電阻為0.5Ω的功率MOSFET和檢流電阻

PD檢測和分級

對5級PD提供可編程電流限制

為傳統設備提供大電容檢測

支持直流和交流負載斷開檢測

折返式和占空比受控的電流限制

LED指示器用于指示端口狀態

直接快速關斷控制

節省空間的28引腳TQFN (5mm x 5mm)封裝

應用/使用

工業自動控制
單端口PSE端點應用
單端口PSE電源(中跨系統)
交換機/路由器
無線LAN接入點/WiMAX?基站

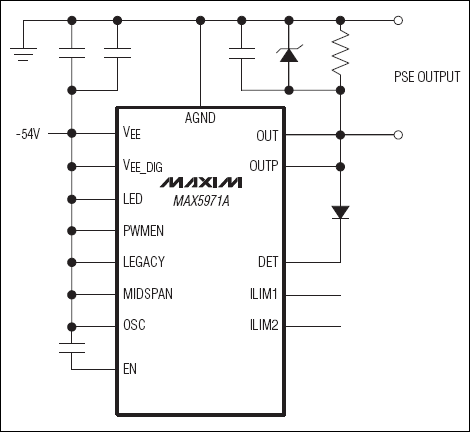

MAX5971A：典型工作電路
典型工作電路
