　　目前人們的環保意識越來越強烈，受此影響，環保節能汽車的普及速度也正在不斷加快。為了推動綠色能源產業的發展，以各國政府和電力公司為中心，各方都正在為實現PHEV和EV的實用化和推廣使用PHEV和EV而努力。

　　PHEV和EV是通過直接連接外部供電電源來為汽車充電的，由于在連接外部電源時會瞬間產生高電壓，因此直接安裝在電動汽車充電器的主電路中的電容器會有可能因受到此沖擊高電壓的影響而被損壞。為了避免這種情況的發生，該電容器必須是能夠通過安全認證的浪涌(沖擊)抗擾度強的產品。同時為了滿足汽車電子元件的應用要求，該電容器還必須具備高可靠性，諸如通過實施溫度循環試驗，該電容器必須保證能夠經受一千次溫度循環變化。

　　此次，村田制作所領先同行，實現了應用于汽車電子領域的安規陶瓷電容器的商品化。此電容器使用了與以前的安規電容器的耐電壓性能相同的陶瓷元件，并且為了提高其耐溫度循環變化性能，在電容器的絕緣涂料中我們還使用了新開發的樹脂材料。

　　新開發的DE6系列KJ型安規陶瓷電容器不僅通過了世界各國的安規認證，而且能夠滿足對汽車電子元件的嚴格要求。同時，該電容器還符合世界各國(地區)的電源電壓和頻率標準(電源電壓100～240V、電源頻率50/60Hz)，適合全球各地用戶的使用，因此最適合被安裝在PHEV和EV*2的充電器中，可起到抑制交流線路噪聲的作用。

　　【 產品特點 】

　　1. 適用于汽車的動力系統和安全控制裝置等

　　2. 具備優良的耐溫度循環變化性能(在溫度循環變化范圍為-55℃/+125℃的情況下，可經受一千次溫度循環變化)

　　3. 獲得UL、ENEC(VDE)安規認證的X1、Y2電容器

　　4. 額定電壓AC300V

　　5. 電容器的外殼使用了阻燃性環氧樹脂材料(符合UL94V-0標準)

　　【用 途 】

　　1. 可被用作抑制交流線路噪聲的Y電容器，以及連接兩個電路的耦合電容器，適合安裝在PHEV和EV充電器中。

　　2. 可被用作濾波電容器，適合安裝在PHEV、EV和HEV(混合動力汽車)的DC-DC轉換器之中。

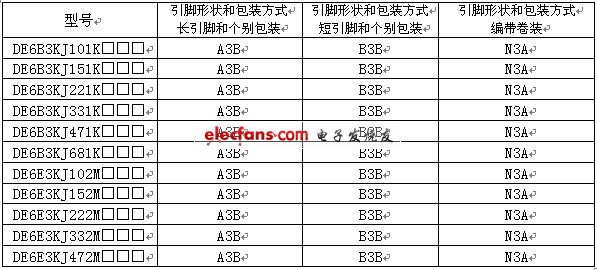

　　【系列產品型號】

?

　　※□□□是表示引腳形狀和包裝方式的代號。詳細請參看右邊的“引腳形狀和包裝方式”列。

　　【特 性 圖】

?

　　溫度循環試驗結果

　　《溫度循環試驗條件》

　　試驗條件：溫度范圍-55/+125 ℃，溫度變化時間間隔 各30分鐘

　　試驗數量：20個

　　【 電氣特性 】

?

　　【 外形尺寸圖 】

?

?

?

　　外徑尺寸D ： 8～12mm 以下(各型號產品的外徑尺寸均不相同)

　　引腳間距 F ： 7.5mm

　　產品厚度 T ： 7mm以下

　　【 生產體制 】

　　從2011年4月開始量產

　　【 樣品價格 】

　　約8日元/個(各型號產品的樣品價格均不相同)

　　【 術語說明 】

　　*1安規…即安規認證，為了避免因整機和電子元件的不良而導致災害事故的發生，確保使用者安全和保護周圍環境而制定的安全標準和管制。

　　*2 PHEV…Plug-in Hybrid Electric Vehicle插電式混合動力汽車EV…Electric Vehicle電動汽車
