MAX16927高集成TFT-LCD電源

　　概述

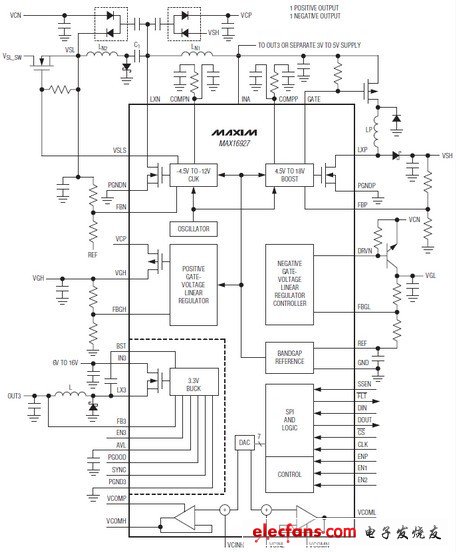

　　MAX16927是高度集成的電源，為汽車的TFT-LCD應用。該器件集成了一個降壓轉換器，一個升壓轉換器，一個Cuk轉換器，兩個柵極電壓控制器，兩個VCOM緩沖器，其中支持負輸出電壓。設備的設計工作電源電壓從4.5V和16V之間，使其汽車的TFT-LCD應用的理想選擇。另外，該設備可以從一個可用3V至5.5V電源，該設備采用集成SPI接口控制和診斷。SPI接口通過內部的7位DAC來Q1V調整VCOM緩沖器輸出?？梢酝ㄟ^SPI控制啟動和關閉序列或使用預設的三個獨立的模式之一。設備優化低EMI。尖峰干擾，減少使用擴頻功能。擴頻始終啟用的降壓轉換器，但通過外部輸入升壓和Cuk轉換器(SSEN位置)啟用。額外的EMI增強實現運行的升壓和Cuk變換器相180度。該裝置包括一個NMOS開關的控制，使負VSL的輸出靈活的排序輸出。A驅動器的輸出也包括一系列PMOS開關升壓轉換器允許的True Shutdown?。該設備是在一個48引腳TQFN封裝，帶有裸焊盤，多在-40°C至+105°C溫度范圍。

　　關鍵特性

　　工作電壓范圍為4.5V至16V(IN3的)或3V至5.5V(LuK)

　　16V輸入，2A降壓轉換器提供3.3V輸出TFT偏壓電源電路和/或其它外部電路

　　靈活的配置允許單正高功率輸出(18V/200mA)或正輸出(18V，100mA的)和負輸出(-12V/100mA)

　　一個積極的柵極電壓調節器

　　一個負的柵極電壓控制器

　　DAC控制的VCOM緩沖器偏移±1V

　　高頻操作

　　至2.1MHz(降壓轉換器)

　　為1.2MHz(Boost和Cuk變換器)

　　轉換運行出來相降低EMI

　　外部控制擴頻開關升壓和Cuk

　　在獨立和SPI控制模式非常靈活的測序

　　真關斷升壓轉換器

低電流關斷模式(<10μA)

　　SPI控制接口

　　內部軟啟動

　　過熱關斷

　　-40°C至+105°C操作

　　AEC-Q100認證
