MAX2022低噪聲、高線性度、直接變換正交調制器/解調器

　　MAX2022低噪聲、高線性度、直接變換正交調制器/解調器，設計用于單路和多路載波的1500MHz至3000MHz UMTS/WCDMA、LTE/TD-LTE、cdma2000?和DCS/PCS基站應用。與傳統的基于IF的雙變頻系統相比，直接變換結構具有很好的特性，可以顯著地降低發射機或接收機成本、元件數量以及功耗。

　　除具有優異的線性度和噪聲性能之外，MAX2022還具有非常高的集成度。該器件包括兩個用于調制或解調同相正交信號的匹配無源混頻器、三個LO混頻放大驅動器以及一個LO正交分頻器。片內集成不平衡變壓器，支持單端RF與LO連接。此外，器件還具有基帶輸入匹配特性，可直接與發送DAC 接口，無需昂貴的I/Q緩沖放大器。

　　MAX2022工作于+5V單電源，采用緊湊的、帶有裸焊盤的、36引腳TQFN封裝(6mm x 6mm)。在-40°C至+85°C擴展級溫度范圍內，器件的電氣性能可有效保證。

　　關鍵特性

　　1500MHz至3000MHz RF頻率范圍

　　1500MHz至3000MHz LO頻率范圍

　　功率可調：通過外部電流設置電阻選擇工作在低功耗/低性能模式

　　36引腳、6mm x 6mm TQFN封裝，在小尺寸封裝中提供較高隔離度

　　調制器工作(2140MHz)：

　　符合四載頻WCDMA 65dBc ACLR

　　23.3dBm典型OIP3

　　51.5dBm典型OIP2

　　45.7dBc典型邊帶抑制

　　-40dBm典型LO泄漏

　　-173.2dBm/Hz典型輸出噪聲，無需RF輸出濾波器

　　寬帶基帶輸入

　　具有DC耦合輸入，可直接與發射DAC接口，無需昂貴的I/Q緩沖放大器

　　解調器工作(1890MHz)：

　　39dBm典型IIP3

　　58dBm典型IIP2

　　9.2dB典型轉換損耗

　　9.4dB典型NF

　　圖表

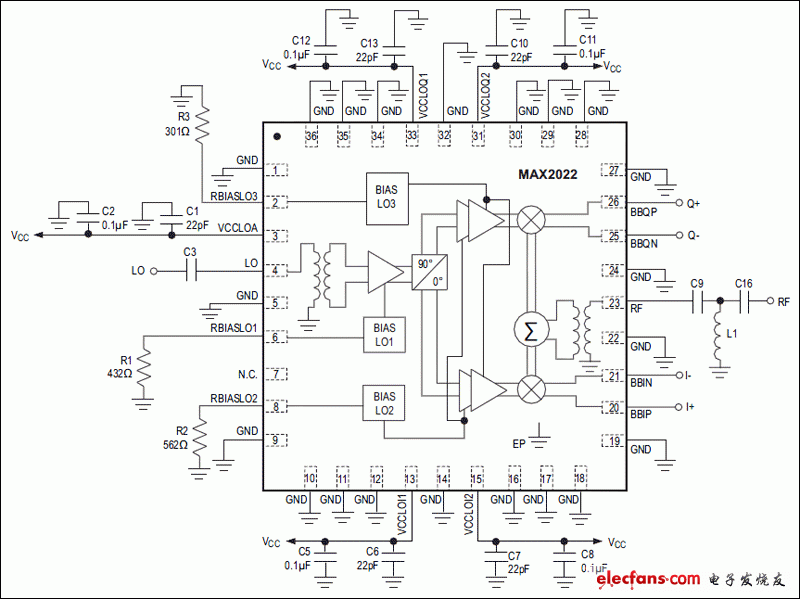

　　典型應用電路
