隨著電力電子器件技術的發展，大功率器件在軌道交通、直流輸電、風力發電等領域的市場迅猛發展，其中以IGBT器件表現尤為突出，在具體的應用工況中，每一個IGBT模塊都需要一個專門的驅動器，IGBT驅動器對IGBT的運行性能有著重大影響

　　傳統利用模擬電路實現的IGBT驅動器技術較成熟，運行穩定，但是由于其驅動器各參數設置大都采用硬件實現，參數調整比較復雜，不同型號的IGBT必須設計不同的驅動器，本文利用數字控制器對柵極控制，可以靈活的修改驅動器的軟件參數設置，來調整IGBT工作的性能，對于不同的IGBT型號，只需要加載不同的驅動程序，即可以解決傳統驅動器產品的型號匹配問題。

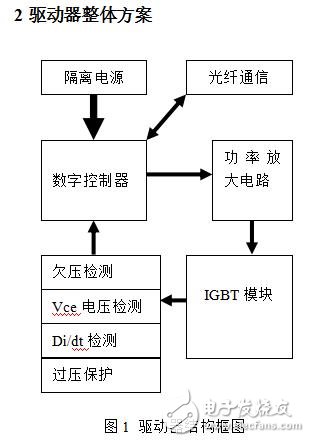

　　如圖1示，驅動器主要包括：高等級隔離電源、光纖通信接口、功率放大電路、檢測保護電路、數字控制器等五部分。

　　2.1高等級隔離電源

　　高壓IGBT驅動器設計中，電源設計是關鍵部分之一，電源的輸出功率決定了IGBT在實際工作中能夠使用的工作頻率，如果電源輸出功率不足，可能會在IGBT器件高頻工作時，出現欠壓現象，導致IGBT損耗增加，甚至造成IGBT損壞。

　　本設計中采用Ti公司的LM5025芯片設計反激式DC-DC電路（電路圖見圖2），電路中的初級具有電流檢測軟起動功能，當電流檢測電阻上的壓降達到0.25V時，對電源起到很好的過流保護作用。

　　2.2光纖通信接口

　　在用戶主控系統通信的接口設計上，選擇抗干擾能力強的光纖通信，防止控制信號被干擾出現誤觸發。光纖選用HFBR-1522、HFBR-2522，光纖電路如圖3。

　　2.3功率放大電路

　　選擇導通阻抗非常低的mosFET作為開關器件，構成IGBT柵極功率輸出電路，如圖4，同時，采用多個柵極電阻切換的方式，實現不同條件下對IGBT性能的調整。在IGBT正常開關時，可以通過調整柵極電阻來控制器件的開關速度，達到優化器件效率的目的。在IGBT出現工作異常時（例如短路），可以通過調整柵極電阻來控制器件的工作狀態，防止器件損壞達到保護器件的目的。

　　2.4檢測保護電路

　　為防止IGBT器件工作中出現任何異常故障，驅動器需要對IGBT的狀態參數進行檢測，如果發現異常，驅動器自動采取保護動作，并通知主控器。

　　欠壓檢測：目前各個IGBT廠商推薦IGBT器件工作時的柵極電壓為±15V（柵極最大承受電壓為±20V），如果IGBT器件在工作中出現低于15V的情況，根據IGBT器件飽和壓降VCE與柵極電壓的關系（如圖5示），隨著柵極電壓的下降，IGBT飽和壓降會增加，造成IGBT器件損耗增加，有可能會損壞器件，所以，必須對驅動器輸出柵極的電壓進行檢測，如果出現欠壓開通情況，驅動器要立即進行保護。同時需要注意，IGBT的短路電流與柵極電壓成正比，所以當器件開通時柵極出現高于+15V電壓，器件如果出現故障會出現比正常工況更大的短路電流，所以驅動器必須確保柵極開通電壓處于合理的范圍內。

　　Vce電壓檢測：Vce電壓檢測可以為數字控制器提供IGBT器件參數，控制器通過Vce電壓可以判斷IGBT的工作狀態，從而采取對應的策略對IGBT進行不同的控制方式。

　　過壓保護：在IGBT器件關斷過程中，由于母線回路寄生電感的存在，關斷電壓會產生一個電壓過沖尖峰，過沖幅值為△V=Ls*di/dt，如果尖峰電壓超過IGBT器件的額定電壓，IGBT器件會被擊穿，造成器件損壞。

　　過壓保護電路采用的是TVS管與限流電阻串聯的方式，由集電極接入柵極（如圖6示），當關斷過程中集電極出現超過設定值（設定值小于IGBT額定值）的電壓尖峰時，TVS管反向?qū)?，通過限流電阻向柵極注入電流，減慢IGBT關斷速度（減小di/dt），從而達到限制電壓尖峰的目的。用戶根據具體的應用工況，選擇適合的TVS管的數量和單個TVS擊穿電壓參數。

　　di/dt檢測：（如圖示7），IGBT模塊內部等效圖可以看到，由于IGBT模塊內部鏈接的主電極回路與輔助電極回路之間存在寄生電感，在IGBT模塊工作時，主電流IC從主電極流入，經過寄生電感L流出，依據電感感生電壓V=-L*di/dt，從公式可以看出，感生電壓V值與di/dt值成正比關系，通過檢測L上產生的感生電壓可以獲得主電流Ic的di/dt值。在IGBT模塊工作的過程中，如果感生電壓高于或低于設定值都認為器件di/dt出現異常狀態，需要進行保護，并向主控系統報告出現di/dt故障。

　　數字控制器功能

　　數字控制器主要完成根據輸入信號控制功率放大電路，驅動IGBT器件。同時，根據檢測電路的反饋信號判定IGBT器件的工作狀態，如果出現異常狀況，立即按照設定策略對IGBT器件進行保護。

　　4 驅動級測試

　　為初步確定驅動級基本功能的正確性和可行性，利用圖8樣品板進行測試，測試樣品為3300V-1500A IGBT模塊，采用通用型雙脈沖測試方法，測試波形如圖9。

　　從上圖測試結果可以看出，驅動板可以在測試條件下安全的開通和關斷IGBT模塊。

　　5 改進方向

　　本論文提出的數字型IGBT驅動器在過壓保護檢測上采用的TVS管串聯的方式，只可以對IGBT器件關斷中di/dt產生的寄生過壓有較好的效果，但是這種方法也存在弊端，如果用戶對于過壓保護的閾值設定不合理，及系統在運行中會出現較多的過壓，或較長時間過壓，此時IGBT器件會出現柵極被高壓損壞，或本應關斷的IGBT被動強行開通，出現上下管短路的狀態，損壞上下管IGBT。所以可以加入Vce檢測電路，實時檢測集電極電壓，制定保護策略。
