談?wù)凱CB屏蔽罩平整度的問題

PCB線路板打樣 ? 來源:百家號 ? 作者:力達精工1 ? 2020-11-16 17:26 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

今天與大家交流一下,多數客戶關注的PCB屏蔽罩平整度是由什么決定的。大家知道,金屬材料大多是有反彈性的。另外在模具上另加調平塊,也是很多深圳屏蔽罩廠家現在用的方法。控制折彎的轉角,達成垂直,增加平整度。

PCB屏蔽罩的功能決定著電子產品的性能,如果平整度不足則容易導致電子產品的性能減弱或者導致電子元件受損,所以需要高精度測量來確保自身的品質。屏蔽罩能幫助電子元件隔絕外界電磁場的干擾之外,還能減弱元器件自身的電磁輻射擴散,也承擔了一部分散熱的功能。

如果PCB屏蔽罩的平整度沒有嚴格控制,很容易就會出現擠壓元器件或者抗干擾以及散熱功能的缺失。屏蔽罩體積較小厚度較薄,稍加應力就有可能會造成其彎曲,使得產品的平整度測量過程十分困難,使用常規的工具無法在不傷害屏蔽罩表面的情況下進行平整度的測量,異形的屏蔽罩也無法使用。
編輯:hfy

聲明:本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人,不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用,如有內容侵權或者其他違規問題,請聯系本站處理。 舉報投訴
  • pcb
    pcb
    +關注

    關注

    4390

    文章

    23727

    瀏覽量

    420415
  • 電磁場
    +關注

    關注

    0

    文章

    802

    瀏覽量

    48978
收藏 人收藏
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

    評論

    相關推薦
    熱點推薦

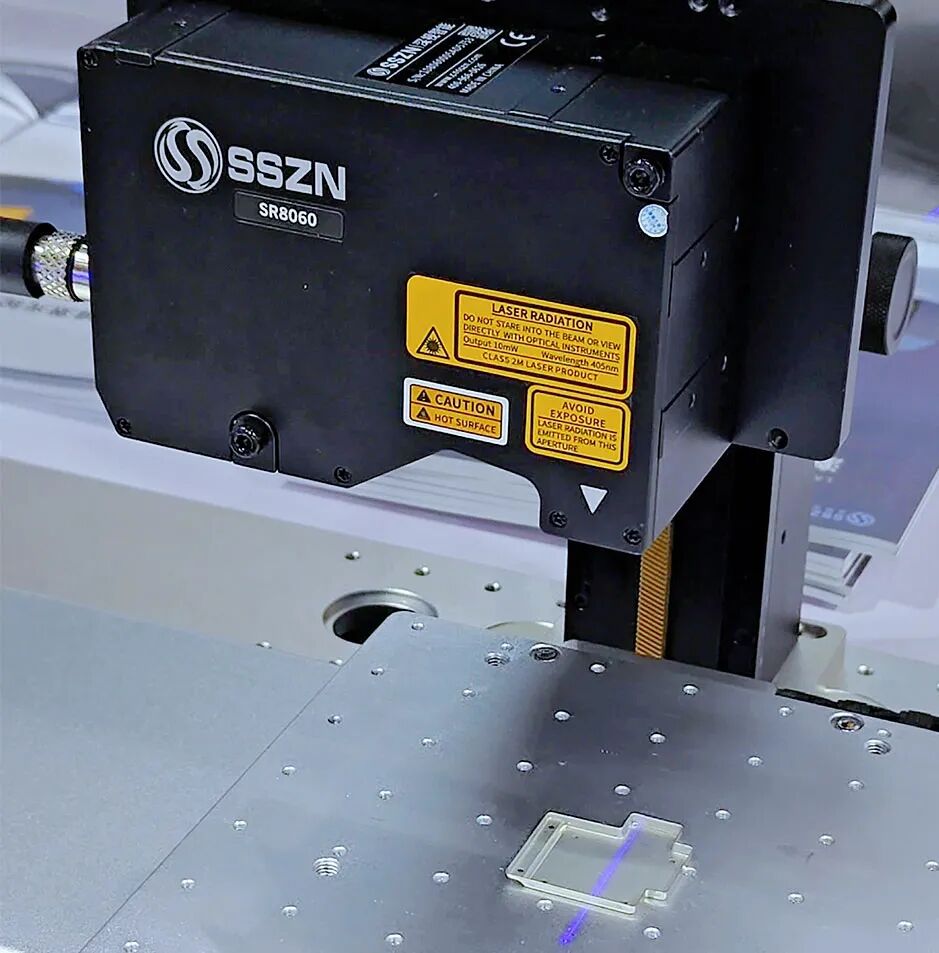

    應用案例 | 突破量產瓶頸:深視智能3D相機為手機屏蔽平面全檢打通可靠路徑
