當手機設計走向極致輕薄與高度集成，誰在守護主板核心的穩定運行？答案是：手機屏蔽罩。這位關鍵的“電磁守護者”，其安裝面的平整度，直接關乎整機裝配的精密性與屏蔽安全，是橫亙?cè)诹慨a(chǎn)之路上的首要質量挑戰。

那么，如何攻克這一核心挑戰？面對微米級精度與高效全檢的雙重壓力，深視智能三維激光輪廓測量?jī)xSR8000系列憑借其非接觸、高精度與高速度的核心技術，為小尺寸精密零部件提供理想的量產檢測方案，成功打通手機屏蔽罩平面度全檢的可靠路徑。

測量項目

手機屏蔽罩平面度

工件尺寸

30mmx30mm

精度要求

重復性≤0.008mm

速度要求

1秒/片

03

破局之道：三維激光輪廓測量技術

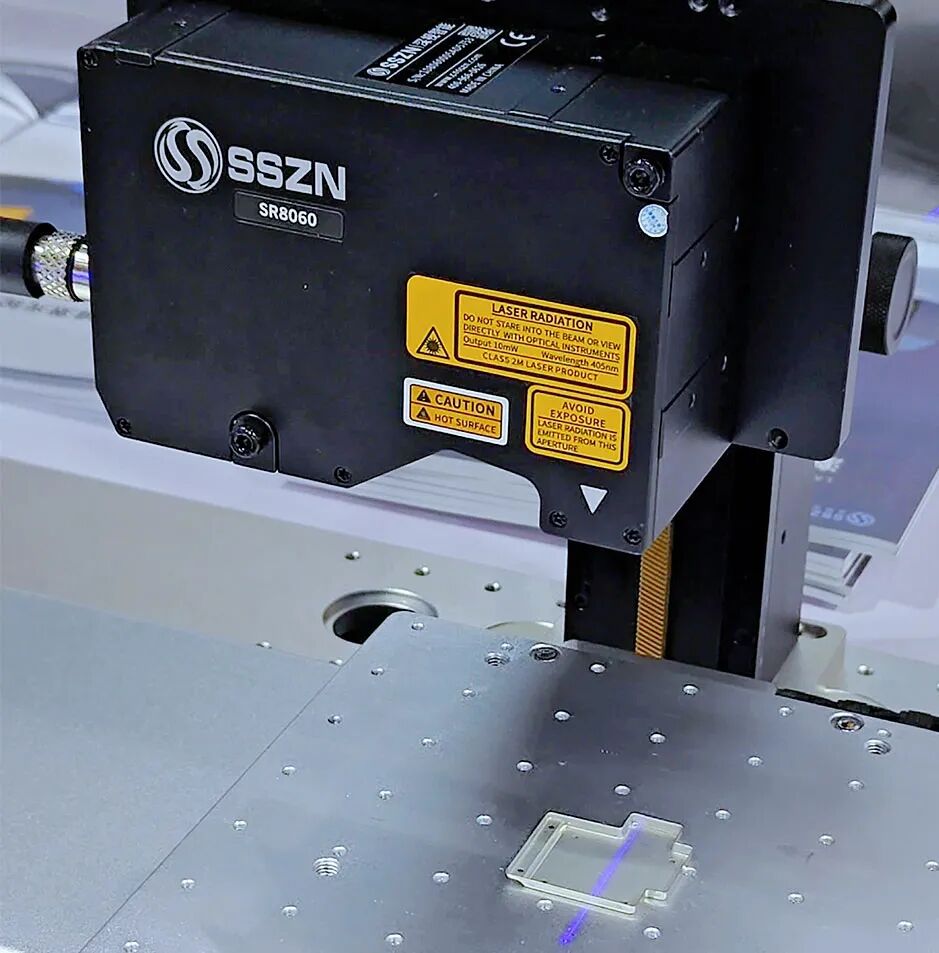

針對屏蔽罩平面度檢測需求，深視智能SR8060三維激光輪廓測量?jī)x以非接觸式3D掃描技術構建完整檢測流程：

01

核心設備參數

X軸寬度：26~36mm

Z軸高度：18mm

Z軸重復精度：0.2μm

Z軸線性度：±0.02%的F.S.

掃描速度：3200~67000Hz

02

測量原理與流程

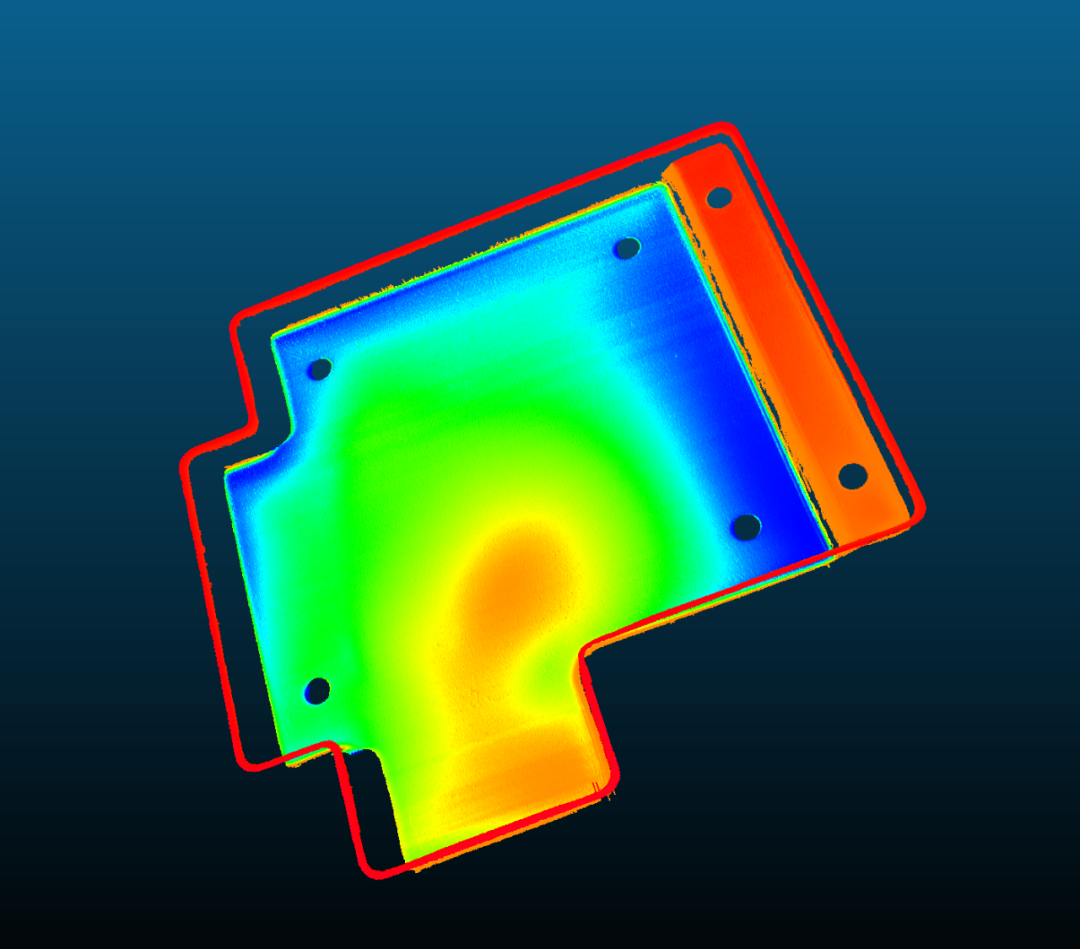

圖 | 屏蔽罩平面度3D點云

深視智能SR8060三維激光輪廓測量?jī)x通過三維激光掃描技術，對屏蔽罩安裝面進行全區域3D掃描，獲取高密度點云數據；系統基于最小二乘法自動擬合空間基準平面，通過計算各測量點到擬合平面的距離，以距離最大值與最小值的差值作為平面度檢測結果，全面精準反映安裝面的平面度偏差。

03

實測結果驗證

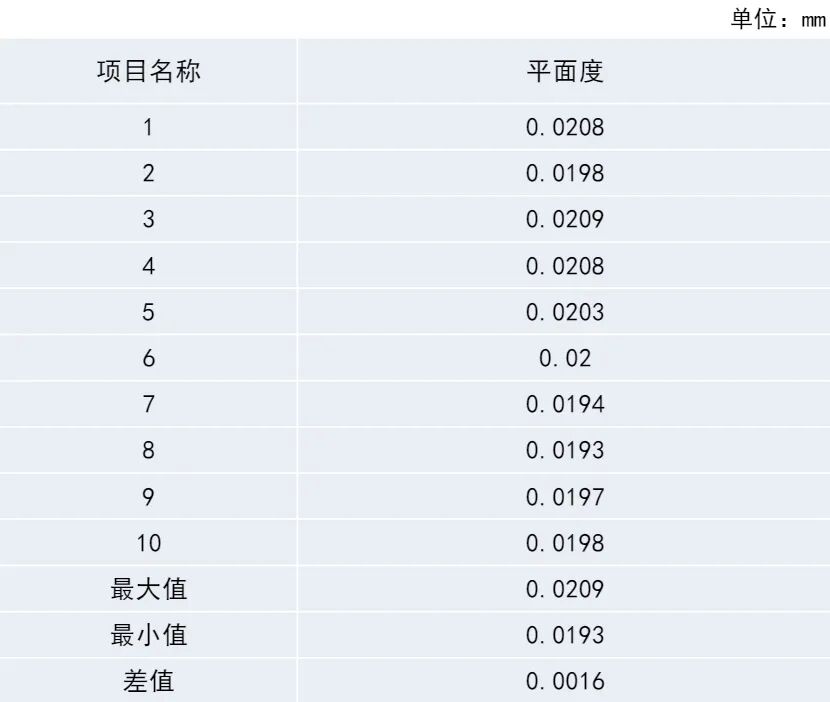

圖 | 10次動態測量結果記錄

基于10次動態重復測試，SR8060三維激光輪廓測量?jī)x測量手機屏蔽罩平面度的最大重復性誤差僅為0.0016mm，遠優于客戶對平面度重復性≤0.008mm的精度要求，充分驗證設備的測量穩定性與數據一致性；且支持67kHz高速掃描，單工件檢測時間小于1s，完全匹配生產線全檢節奏。

04

深視智能傳感器推薦

深視智能三維激光輪廓測量?jī)xSR8060不僅適用于手機屏蔽罩的平面度檢測，還可拓展至3C行業其他微型精密零部件（如小型連接器、芯片封裝件、攝像頭模組零部件等）的平面度、尺寸及外觀缺陷檢測。
