友思特新品重磅發布——proFRAME模塊化圖像采集卡系統，是一種用于采集、回放和處理原始視頻數據流的模塊化解決方案，支持各種常見傳輸技術，在汽車、醫療和工業等領域有著廣泛的應用。

友思特 proFRAME

友思特 proFRAME 提供模塊化圖像采集卡系統，用于在各種應用中采集、回放和處理原始視頻數據流。例如，該系統在汽車領域用于驗證自動駕駛的ADAS系統或功能。proFRAME還用于醫療技術、數字顯微鏡領域和工業化應用，如EOL測試。

產品概覽

proFRAME 基板

3U CompactPCI?串口（CPCI-S.0），或 PCIe? x8 Gen3 Interface (64 Gbit/s)；基板圍繞AMD Zynq?UltraScale+?ZU4CG MPSoC構建，可將其每個新型相機適配器接口的數據采集速率提高至 40 Gb/s。

相機適配器

包含相機接口，并安裝在相應的 proFRAME 基板上。支持多種常見的傳輸技術：FPD-Link IV、FPD-Link lll、GMSL3、GMSL2、GMSL1、GVIF3、CS1-2等。

proFRAME軟件

將 proFRAME 板卡集成到您的 Windows 或Linux 系統中；包括用于基板、相機和同步適配器的驅動程序和圖像源、用于實現圖像信號處理功能的 GPU 加速軟件庫，以及用于基本相機控制的各種簡單示例應用程序。

proFRAME配件

多種配件，幫助實現 proFRAME 與沒有 PCIe 插槽的主機/PC 連接、照明 LED 的電源與連接到同一基板的攝像頭同步等功能。

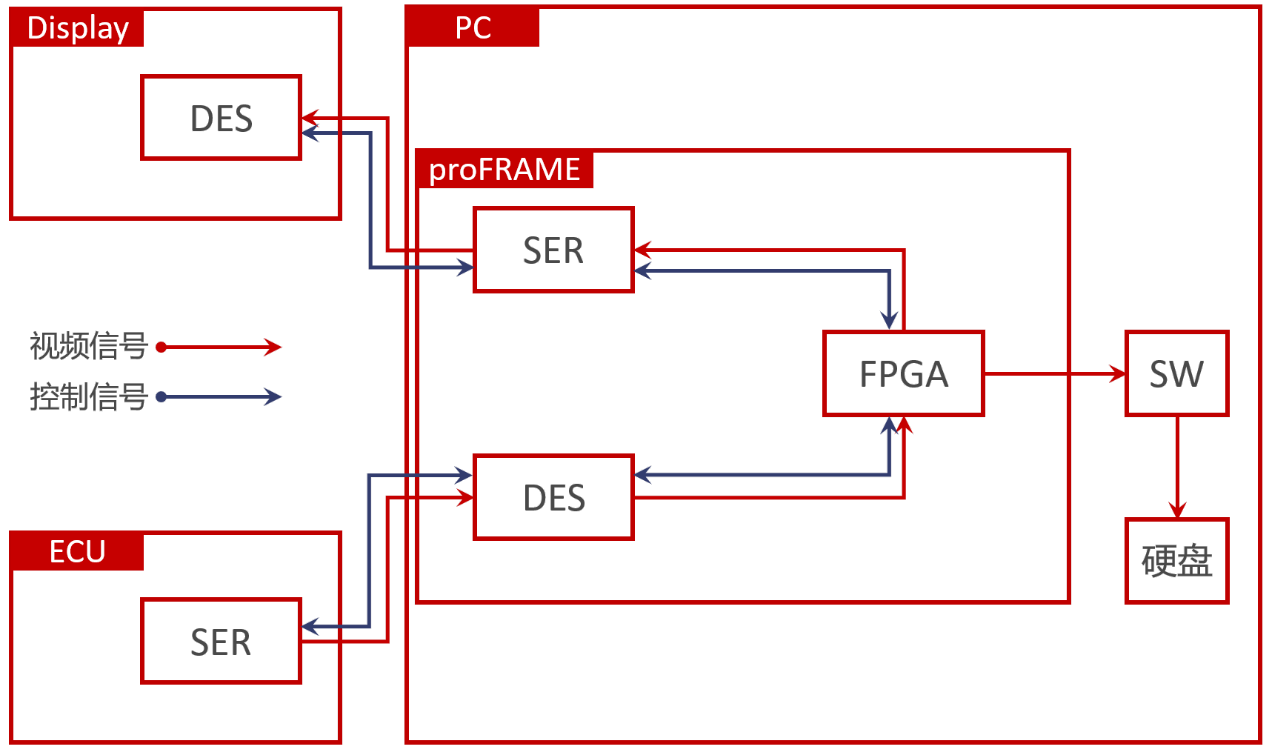

系統組成

proFRAME系統由以下組件組成：

proFRAME 基板：帶有 2 個用于相機適配器的插槽，每個插槽的速率高達 40 Gbps；

proFRAME 相機適配器：用于安裝在 proFRAME 基板上的插入式模塊，每個適配器有 4 個視頻接口；

軟件/固件庫：固件、軟件驅動程序、軟件功能庫以及用于在不同軟件平臺或工作環境（ADTF、ROS?）中使用 proFRAME 的集成模板。

proFRAME 支持常見的傳輸技術，如 GMSL2? 和 GMSL3?、FPD-Link? III 和 IV（可根據要求提供其他技術）。帶有通用Serdes（ADI公司/Maxim、TI）的各種相機適配器可用于連接不同類型的相機。在采集原始視頻數據和控制信號時，可在 FPGA 中以高精度完成單個圖像的時間戳。

方案應用

硬件在環測試進行 ADAS/AD 驗證

proFRAME 提供高性能視頻采集卡和回放系統，非常適合在 HiL 系統中精確同步地回放駕駛場景，以驗證 ADAS/AD 嵌入式控制單元。許多不同的攝像頭適配器支持使用汽車市場上常見的大多數串行器（GMSL、FPD-Link）播放視頻流。

proFRAME 3.0 可同步錄制多達 8 個 4K 視頻流，同時具有邊帶通信 （I2C）功能。回放基于單個圖像幀的時間戳信息或外部觸發進行處理。

ADAS數據記錄系統

高級駕駛輔助系統（ADAS）如交通標志識別、車道輔助、停車輔助和自動駕駛（AD）功能，需要大量實時車輛傳感器數據才能運行，特別是來自嵌入式攝像頭（例如前置攝像頭或環視系統）的視頻數據。

為了驗證這些駕駛功能，必須在試駕期間記錄駕駛場景（數據記錄），其中同步捕獲各個攝像頭的視頻流，并添加時間戳和存儲。然后，這些駕駛場景在硬件在環測試（HiL）中回放到驗證ADAS/AD ECU中，以根據真實傳感器數據驗證其正確功能。

友思特提供了高性能的模塊化視頻采集器和回放系統，該系統支持基于GMSL?和FPD-Link?的大多數常見汽車攝像頭，并已成功用于各種數據記錄系統多年。
