產品簡述

MS5194T/MS5195T 是一款適合高精度測量應用的低功耗、

低噪聲、六通道差分輸入的 24bit/16bit 模數轉換器。其內部集

成了低噪聲輸入緩沖器、低噪聲儀表放大器、精密低噪聲、低漂

移內部帶隙基準，也可采用外部差分基準電壓。其片內還集成可

編程激勵電流源、burnout 電流源和偏置電壓發生器。偏置電壓

發生器可將通道的共模電壓設置為 0.5×AVDD。

此芯片采用外部時鐘或內部時鐘，輸出數據速率可通過軟件

設置數據更新速率為 4.17Hz 到 470Hz。電源電壓范圍為 2.7V 到

5.25V。MS5194T/MS5195T 采用了 TSSOP24 封裝。

主要特點

? RMS 噪聲：MS5194T 在 16.7Hz 為 40nV

? 功耗：典型值為 400μA

? 集成低噪聲、可編程增益儀表放大器

? 集成低溫漂電壓基準：5ppm/°C

? 更新速率：4.17Hz 到 470Hz

? 集成 50Hz/60Hz 限波濾波器

? 集成可編程電流源

? 集成內部時鐘振蕩器

? 集成內部 burnout 電流、激勵電流

? 集成片內偏置電壓發生器

? 電源電壓：2.7V 到 5.25V

? 工作溫度范圍：-40°C 到 105°C

應用

?熱電偶和 RTD 測量

?衡器應力檢測

?氣體分析和血液分析

?工業過程控制和儀器儀表

?液相和氣相色譜儀

?6 位 DVM

產品規格分類

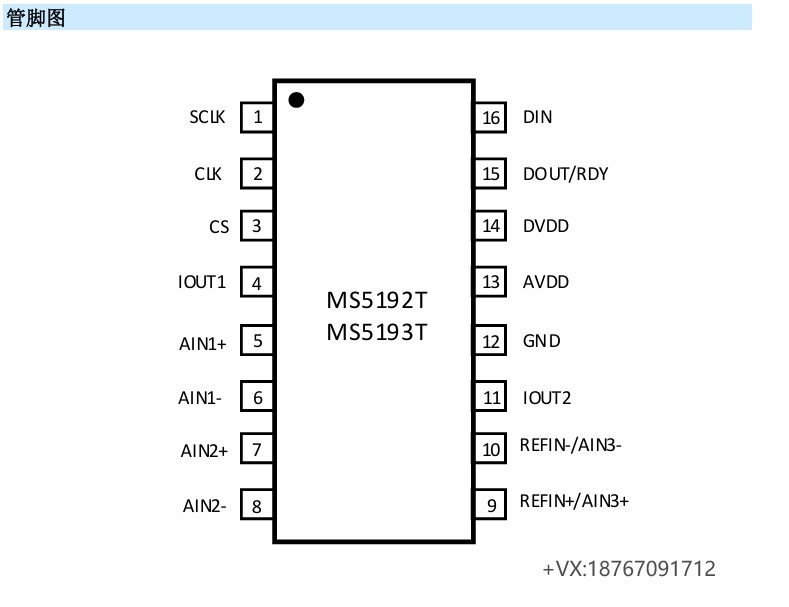

管腳圖

管腳說明

內部框圖

極限參數

芯片使用中，任何超過極限參數的應用方式會對器件造成永久的損壞，芯片長時間處于極限工作

狀態可能會影響器件的可靠性。極限參數只是由一系列極端測試得出，并不代表芯片可以正常工作在

此極限條件下。

電氣參數

AVDD=2.7V到5.25V；DVDD=2.7V到5.25V；GND=0V；除非另外標注，參數為全溫度范圍。

如有需求請聯系——三亞微科技 王子文（16620966594）

輸出噪聲和分辨率（外部參考電壓）

下表列出一些更新速率和增益設置下的 MS5194T 的輸出均方根噪聲。所提供的數據是針對雙極性

輸入范圍以及采用 2.5V 外部基準電壓源而言。這些數值為差分輸入電壓為 0V 時的典型值。必須注

意，有效分辨率是利用均方根噪聲計算得出。這些數據為典型值，四舍五入到最接近的 LSB。

MS5194T采用2.5V參考電壓時，輸出噪聲有效值(μV)相對于增益和轉換速率的關系

輸出噪聲和分辨率（內部參考電壓）

下表列出一些更新速率和增益設置下的 MS5194T 的輸出均方根噪聲。所提供的數據是針對雙極性

輸入范圍以及采用 1.17V 內部基準電壓源而言。這些數值為差分輸入電壓為 0V 時的典型值。必須注

意，有效分辨率是利用均方根噪聲計算得出。這些數據為典型值，四舍五入到最接近的 LSB。

MS5194T采用內部參考電壓時，輸出噪聲有效值(μV)相對于增益和轉換速率的關系

典型特性曲線

如有需求請聯系——三亞微科技 王子文（16620966594）

典型應用圖

下圖是 MS5194T/MS5195T 一種典型應用的示意圖。

封裝外形圖

TSSOP24

TSSOP24
