MSPM0Lx22x 微控制器 （MCU） 屬于基于 Arm Cortex-M0+ 32 位內核平臺的高度集成、超低功耗 32 位 MSPM0 MCU 系列，運行頻率高達 32MHz。這些 MCU 為需要 128KB 至 256KB 閃存、小型封裝（低至 4mm x 4mm）或高引腳數封裝（多達 80 個引腳）的應用提供了成本優化和設計靈活性的結合。這些器件包括 VBAT 備份島、可選的分段 LCD 控制器（在 MSPM0L222x 上）、網絡安全使能器和高性能集成模擬，并在整個工作溫度范圍內提供出色的低功耗性能。
*附件：mspm0l2228-q1.pdf

提供高達 256KB 的嵌入式閃存程序存儲器，內置糾錯碼 （ECC） 和高達 32KB 的 SRAM，具有 ECC 和奇偶校驗保護。閃存分為兩個主 bank 以支持現場固件更新，并在兩個主 bank 之間提供地址交換支持。VBAT 島中提供了一個額外的 32 字節備份存儲器，由 VBAT 引腳提供，即使主電源 （VDD） 丟失，也會保留。

VBAT 島提供了一個完全獨立的輔助電源域（與主電源分開），該電源從備用電源（如電池、超級電容器或備用電壓電平（1.62V 至 3.6V））為低頻模塊供電。VBAT 島包括低頻時鐘系統 （LFOSC、LFXT）、實時時鐘、篡改檢測和時間戳邏輯、獨立的看門狗定時器和 32 字節備份存儲器。多達 5 個數字 IO 由 VBAT 電源供電。當 VDD 大于 VBAT 時，提供一種充電模式，可以選擇從初級 （VDD） 電源對 VBAT 引腳上的超級電容器進行涓流充電。

超低功耗分段 LCD 控制器（在 MSPM0L2228 和 MSPM0L2227 器件上）支持在各種多路復用器和偏置配置中驅動多達 59 個引腳的 LCD 玻璃，從而實現低成本顯示。

靈活的網絡安全使能器可用于支持安全啟動、安全的現場固件更新、IP 保護（僅執行內存）、密鑰存儲等。為各種 AES 對稱密碼模式以及 TRNG 熵源提供硬件加速。網絡安全架構已通過 Arm? PSA 1 級認證。

提供一組高性能模擬模塊，包括一個支持多達 26 個外部通道的 12 位 1.68Msps SAR ADC。該器件提供模擬比較器，以支持模擬信號的低功耗或低延遲監測。片內電壓基準 （1.4V 或 2.5V） 可用于為 ADC 和比較器提供穩定的基準電壓。支持使用內部溫度傳感器、VDD 電壓和 VBAT 電壓對芯片溫度進行環境監控。

TI MSPM0 系列低功耗 MCU 由具有不同模擬和數字集成程度的器件組成，使客戶能夠找到滿足其項目需求的 MCU。MSPM0 MCU 平臺將 Arm Cortex-M0+ 平臺與整體超低功耗系統架構相結合，使系統設計人員能夠在降低能耗的同時提高性能。

MSPM0Lx22x MCU 由廣泛的硬件和軟件生態系統提供支持，并提供參考設計和代碼示例，以快速啟動設計。開發套件包括可供購買的 LaunchPad。TI 還提供免費的 MSP 軟件開發套件 （SDK），該套件作為 TI 資源瀏覽器中 Code Composer Studio? IDE 桌面和云版本的組件提供。MSPM0 MCU 還得到了廣泛的在線宣傳資料、MSP Academy 培訓以及通過 TI E2E? 支持論壇提供的在線支持。

特性

• 符合 AEC-Q100 1 級標準，適用于汽車應用
• 對 FuSa 的支持
  • ISO26262 ASIL B
• 核心
  • Arm 32 位 Cortex-M0+ CPU，帶內存保護單元，頻率高達 32MHz
• PSA-L1 認證
• 作特性
  • 擴展溫度：–40°C 至 125°C
  • 寬電源電壓范圍：1.62V 至 3.6V
• 記憶
  • 高達 256KB 的閃存，帶 ECC
    • 具有地址交換和 OTA 更新的雙銀行
  • 32KB SRAM，帶 ECC 或奇偶校驗
  • 32B 備份內存^(1)^
• 高性能模擬外設
  • 12 位 1.68Msps 模數轉換器 （ADC），多達 26 個外部通道
  • 可配置的 1.4V 或 2.5V 內部共享電壓基準 （VREF）
  • 帶 8 位基準 DAC 的比較器 （COMP）
  • 集成溫度傳感器
• 用戶界面
  • 超低功耗分段式 LCD 控制器，支持多達 8×51 和 4×55 LCD 顯示器^(2)^
• 優化的低功耗模式
  • 運行：106μA/MHz （CoreMark）
  • 停止：54kHz 時為 32μA
  • STANDBY1 1.2μA （VDD）、1.1μA （VBAT），具有 32kHz、LFXT、RTC 和 SRAM 以及完全保留的寄存器
  • 關斷：80nA （VDD）、1.1μA （VBAT），具有 32kHz、LFXT、RTC 和 I/O 喚醒功能
• 智能數字外設
  • 7 通道 DMA 控制器
  • 15 通道事件交換矩陣信令系統
  • 6 個定時器，支持多達 18 個 PWM 輸出，所有輸出均可在 STANDBY 模式下運行
    • 一個帶死區的 16 位高級定時器
    • 一個 32 位通用定時器
    • 4 個 16 位通用定時器
  • 窗口看門狗定時器 （WWDT）
  • 位于 VBAT 孤島中的獨立看門狗定時器 （IWDT）
• 通信接口
  • 5 個 UART 模塊，其中 2 個支持 LIN、IrDA、DALI、智能卡、曼徹斯特
  • 三個 I2C 模塊支持 SMBus/PMBus 和從 STOP 模式喚醒，其中兩個支持高達 FM+ （1Mbps）
  • 兩個 SPI 模塊，支持高達 16Mbps 的速率
• 時鐘系統
  • 內部 4MHz 至 32MHz 振蕩器，精度高達 ±1.2% （SYSOSC）
  • 內部 32kHz 振蕩器 （LFOSC），精度為 ±3% 1
  • 外部 4MHz 至 32MHz 晶體振蕩器 （HFXT）
  • 外部 32kHz 晶體振蕩器 （LFXT）1
  • 外部 LF1 和 HF 數字時鐘輸入
  • 數字時鐘輸出
• 數據完整性和加密
  • 支持 GCM/GMAC、CCM/CBC-MAC、CBC、CTR 的 AES 加速器
  • 安全密鑰存儲，最多可存儲四個 AES 密鑰
  • 用于保護代碼和數據的靈活防火墻
  • 真隨機數生成器 （TRNG）
  • 循環冗余校驗器（CRC-16、CRC-32）
• VBAT 島（輔助電源）1
  • 具有專用 VBAT 引腳的獨立電源
  • 內部超級電容充電器
  • 實時時鐘 （RTC）
  • 帶時間戳的篡改檢測
  • 獨立看門狗定時器 （IWDT）
  • 暫存器內存 （SPM）
• 靈活的 I/O 功能
  • 多達 73 個 GPIO
  • 多達 5 個 GPIO 由 VBAT 引腳1 提供
• 開發支持
  • 2 引腳串行線調試 （SWD）
• 套餐選項
  • 80 引腳 LQFP
  • 64 引腳 LQFP
  • 48 引腳 LQFP、VQFN^(3)^
  • 32 引腳 VQFN3
  • 24 引腳 VQFN3
• 家庭成員（另請參閱設備比較）
  • MSPM0L2228：256KB 閃存，LCD
  • MSPM0L2227：128KB 閃存，LCD
  • MSPM0L1228：256KB 閃存
  • MSPM0L1227：128KB 閃存
• 開發工具包和軟件（另請參閱工具和軟件）
  • LP-MSPM0L2228 LaunchPad? 開發套件
  • MSP 軟件開發工具包 （SDK）

參數

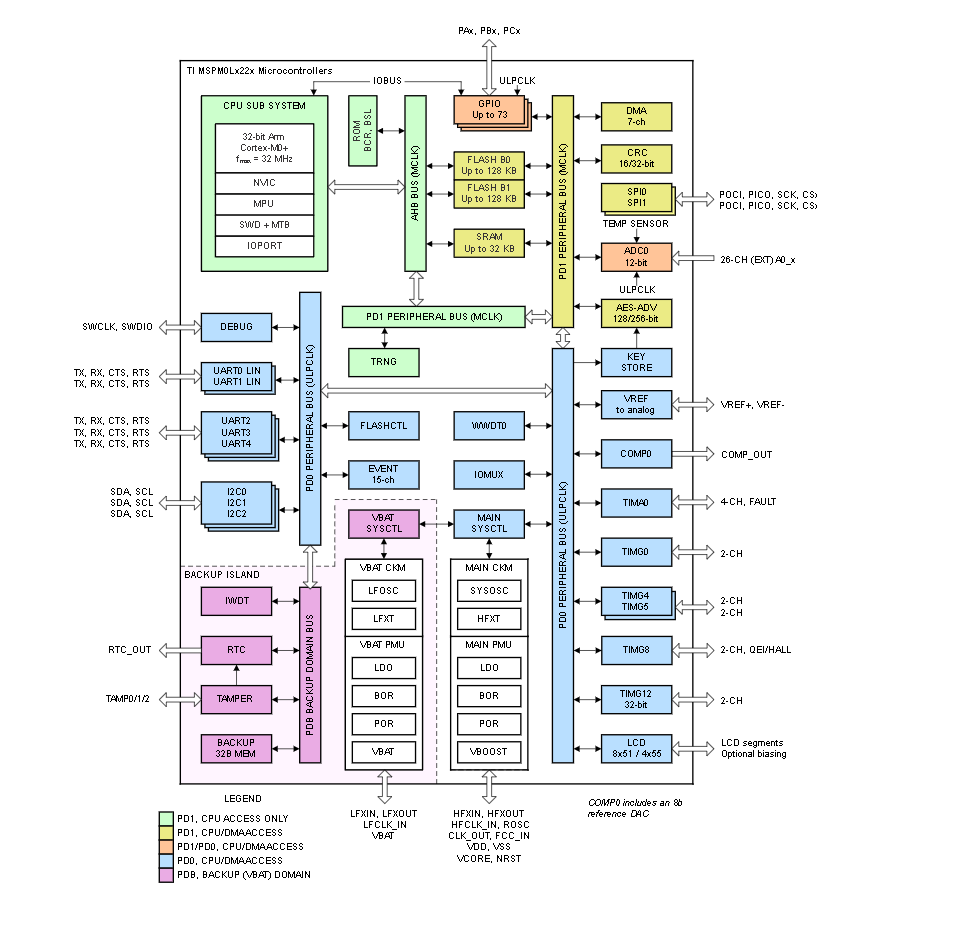

方框圖

1. ?產品概述?

• ?應用領域?：專為汽車應用設計，符合AEC-Q100 Grade 1標準，支持功能安全（FuSa）至ISO 26262 ASIL B。
• ?核心處理器?：采用Arm? 32位Cortex?-M0+ CPU，帶有內存保護單元，頻率可達32MHz。
• ?安全認證?：PSA-L1認證。

2. ?性能特點?

• ?工作溫度范圍?：擴展溫度范圍，從-40°C至125°C。
• ?靈活的I/O功能?：最多73個GPIO，其中5個由VBAT引腳供電。
• ?開發支持?：提供2針串行線調試（SWD）接口。

3. ?封裝選項?

• 提供多種LQFP和VQFN封裝選項，包括80引腳LQFP、64引腳LQFP、48引腳LQFP、32引腳VQFN和24引腳VQFN。

4. ?家族成員?

• ?MSPM0L2228?：256KB閃存，帶LCD。
• ?MSPM0L2227?：128KB閃存，帶LCD。
• ?MSPM0L1228?：128KB閃存，不帶LCD。
• ?MSPM0L1227?：64KB閃存，不帶LCD。

5. ?引腳配置與功能?

• 提供了詳細的引腳配置表，包括引腳名稱、類型、描述以及在不同封裝中的可用性。
• 支持多種外設功能復用，如SPI、I2C、UART、TIMx等。

6. ?安全與保護功能?

• ?內存保護單元?：提供對代碼和數據的保護。
• ? 真隨機數生成器（TRNG） ?：用于加密應用中的隨機數生成。
• ?防篡改檢測?：具有時間戳功能的防篡改檢測機制。

7. ?電源管理?

• ?多電源域?：支持多種工作模式，包括RUN、SLEEP、STOP、STANDBY和SHUTDOWN，以優化功耗。
• ?VBAT島嶼?：獨立的輔助電源域，由VBAT引腳供電，支持低功耗操作。

8. ?外設與接口?

• ?12位ADC?：用于模擬信號轉換。
• ?多個定時器?：提供精確的時間控制。
• ?I2C、SPI、UART?：支持多種串行通信協議。
• ?LCD控制器?：直接驅動LCD顯示器。
• ?比較器?：用于模擬信號比較。

9. ?開發資源?

• 提供SysConfig系統配置工具，簡化外設配置。
• 支持Code Composer Studio (CCS)集成開發環境。

10. ?應用領域?

• 適用于汽車電子、物聯網設備、安全傳感器節點等需要高安全性和低功耗的嵌入式應用。

11. ?重要注意事項?

• ?靜電放電（ESD）防護?：提醒用戶注意靜電可能對集成電路造成的損害。
• ?熱設計?：提供了關于熱阻、結溫等熱設計信息，以幫助用戶進行熱管理。
