LM74703-Q1、LM74704-Q1 是一款符合 AEC Q100 標準的汽車級理想二極管控制器，它與外部 N 溝道 MOSFET 配合使用，作為理想二極管整流器，用于低損耗反極性保護，正向壓降為 20mV。3.2V 至 65V 的寬電源輸入范圍允許控制常用的直流總線電壓，例如 12V、24V 和 48V 汽車電池系統。3.2 V 輸入電壓支持專為滿足汽車系統中的嚴苛冷啟動要求而設計。該器件可以承受并保護負載免受低至 –65 V 的負電源電壓的影響。
*附件：lm74704-q1.pdf

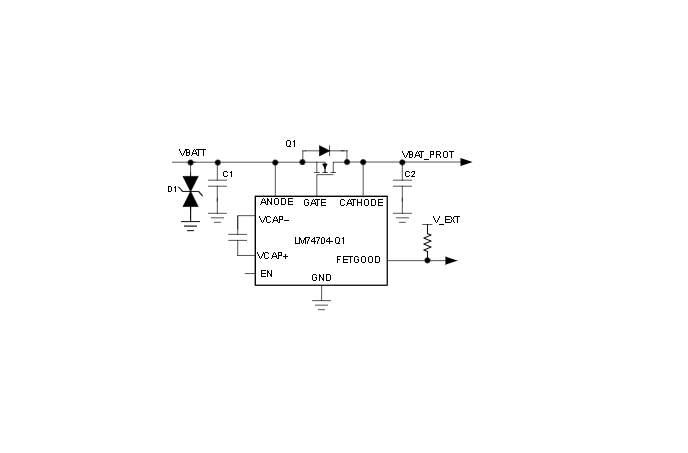

該器件控制 MOSFET 的柵極，以將正向壓降調節為 20 mV。該調節方案可在反向電流事件期間正常關閉 MOSFET，并提供零直流反向電流。對反向電流阻斷的快速響應 （< 0.75 μs） 使該器件適用于在ISO7637脈沖測試期間具有輸出電壓保持要求的系統以及電源故障和輸入微短路情況。LM74703-Q1、LM74704-Q1 具有 FETGOOD 輸出，用于指示外部 MOSFET 漏極到源極短路或開路情況。該器件具有使能引腳 （EN）。當使能引腳為低電平時，控制器關閉并消耗大約 1μA 的電流。

特性

• 符合 AEC-Q100 標準，結果如下
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
• 3.2V 至 65V 輸入范圍（3.9V 啟動）
• –65V 反向額定電壓
• 用于外部 N 溝道 MOSFET 的電荷泵
• 20mV 陽極到陰極引腳正向壓降調節
• 使能引腳功能
• 1μA 關斷電流 （EN=Low）
• 80μA 工作靜態電流 （EN=高）
• 2.3A 峰值柵極關斷電流
• FETGOOD 輸出指示外部 MOSFET 健康狀態
• 對反向電流阻斷的快速響應：< 0.75 μs
• 擴展頻率范圍（150kHz 至 1GHz）的 EMI 性能
• 通過外部 TVS 二極管滿足汽車ISO7637瞬態要求
• 8 引腳 SOT-23 封裝 2.90 mm × 1.60 mm

參數

方框圖

1. 產品概述

LM74704-Q1是一款專為汽車電子應用設計的理想二極管控制器，搭配外部N溝道MOSFET使用，提供低損耗的反向極性保護，具有20mV的陽極到陰極正向壓降調節功能。該控制器符合AEC-Q100標準，適用于-40°C至125°C的環境工作溫度范圍。

2. 關鍵特性

• ?寬輸入電壓范圍?：3.2V至65V（啟動電壓3.9V），支持12V、24V和48V等汽車電池系統。
• ?高反向電壓承受能力?：-65V反向電壓額定值，保護負載免受負電壓影響。
• ?低靜態電流?：1μA的關斷電流（EN=Low），80μA的操作靜態電流（EN=High）。
• ?快速響應?：反向電流阻擋響應時間小于0.75μs，適用于需要快速電壓保持的應用。
• ?健康指示?：FETGOOD輸出用于指示外部MOSFET的健康狀態（短路或開路）。
• ?電磁干擾（EMI）性能?：在150kHz至1GHz的擴展頻率范圍內表現優異，滿足汽車ISO7637瞬態要求。

3. 電氣規格

• ?最大連續柵極關斷電流?：2.3A
• ?電荷泵輸出?：用于驅動外部N溝道MOSFET，最大柵極源極驅動電壓約為12V
• ?熱特性?：結溫范圍-40°C至150°C，存儲溫度范圍-40°C至150°C

4. 功能描述

• ?輸入電壓監測?：ANODE引腳用于供電，并監測輸入電壓以確保設備正常工作。
• ?電荷泵?：提供驅動外部MOSFET所需的電壓，通過VCAP+和VCAP-引腳連接外部電容。
• ?柵極驅動?：根據ANODE到CATHODE的電壓調整GATE到ANODE的電壓，實現正向壓降的精確控制。
• ?使能引腳?：EN引腳允許通過外部信號啟用或禁用柵極驅動器和電荷泵。
• ?FET狀態指示?：FETGOOD引腳用于監測外部MOSFET的狀態，并在檢測到短路或開路故障時拉低。

5. 應用領域

• ?汽車ADAS系統?：如攝像頭模塊
• ?汽車信息娛樂系統?：包括數字儀表盤、頭部單元等
• ?車身電子和照明?
• ?冗余電源ORing?：提供電源冗余功能

6. 封裝與尺寸

• ?封裝類型?：8引腳SOT-23薄型封裝，尺寸為2.90mm × 1.60mm
