概述
MAXM86146是一款體積小巧、高度集成的光學數據采集系統。它將Maxim出色的光學生物傳感模擬前端(AFE)、功能強大的Arm ^?^ 微控制器單元(MCU)和兩個高靈敏度光電二極管組合使用。
數據表：*附件：MAXM86146完整的光學生物傳感模塊，采用超低功耗生物特征識別傳感器中樞技術手冊.pdf

這款集成式MCU是一款超低功耗微控制器，專為電池供電的設備和無線傳感器而設計。該器件集成了靈活、使用單個1.8V電源供電的多功能電源管理單元。支持I^2^C通信協議，可以使用最新的固件和先進算法進行編程，以便用于脈搏心率(HR)、脈搏血氧飽和度(SpO 2 )等可穿戴應用。集成算法調節光學AFE設置，以使SNR達到最大，同時基于活動分類盡可能降低功耗。

這款光學AFE具有兩個低噪聲光學讀出通道。兩個通道均采用獨立的19位ADC和出色的環境光消除(ALC)電路，在許多場景中提供出色的環境光抑制。該光學AFE包含三個大電流低噪聲LED驅動器，采用1.8V主電源電壓和靈活的LED驅動器電源電壓。

再加上外部LED和加速度計（必選），構成完整系統，該系統有助于縮短上市時間，并簡化設計過程。這種安排無縫實現客戶所需的片內處理，構成采用嵌入式算法的高度集成的傳感器中樞。

MAXM86146采用緊湊的4.5mm x 4.1mm x 0.88mm、38引腳OLGA封裝，工作溫度范圍為0°C至+70°C。

應用

• 健身和健康可穿戴設備
• 經過優化，可佩戴于手腕、手指和其他位置
• 優化檢測性能：脈搏心率(HR)和動脈血氧飽和度 (SpO 2 )
  特性
• 完整的生物特征識別傳感器中樞
  • 支持腕式脈搏心率(WHRM)和脈搏血氧飽和度(WSpO 2 )同步測量
  • 集成MAX86141雙通道光學AFE
  • 集成基于Arm ^?^ Cortex ^?^ -M4的MAX32664C MCU
  • 兩個集成式3.8mm^2^ PIN光電二極管
    • 可獨立工作（雙通道）
    • 可以組合起來提供7.6mm^2^的總輻射面積，以獲得額外的靈活性
  • 出色的SNR支持對廣泛的用戶進行測量
    • 白卡環回測試中的動態范圍> 90dB（樣本間方差）
    • 動態范圍可擴展至> 104dB (SpO 2 )和> 110dB (HRM)，具有多種采樣模式和片內求平均值功能
  • 便捷的解決方案可加快上市時間
  • 超小型4.5mm x 4.1mm x 0.88mm、38引腳OLGA封裝尺寸
• 適用于可穿戴應用的先進算法
  • 支持多個加速計選項，有助于可靠檢測和抑制運動偽影
  • 提供原始數據和處理后的數據
  • FIFO有效減少了主機交互
  • 超低功耗滿足身體可穿戴設備要求
    • AFE在25sps時僅需要10μA（典型值）
    • MCU支持深度睡眠模式，因此器件可在兩次測量之間進入睡眠狀態。
    • 自動曝光控制(AEC)算法可調整光學AFE設置，在充分提高SNR的同時盡可能地降低功耗

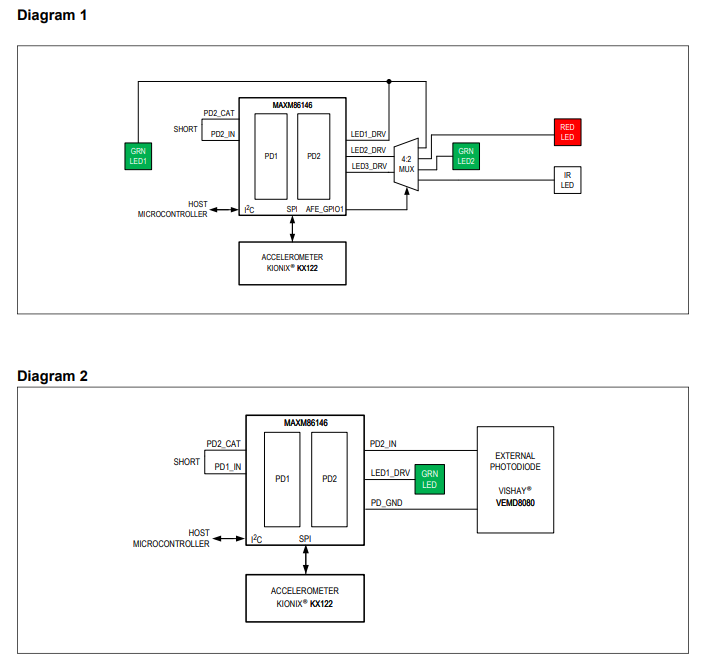

框圖

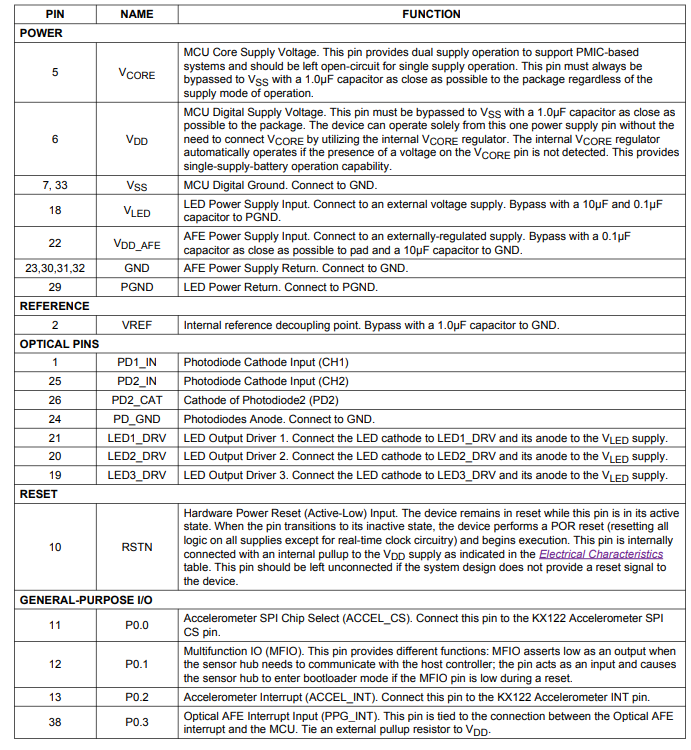

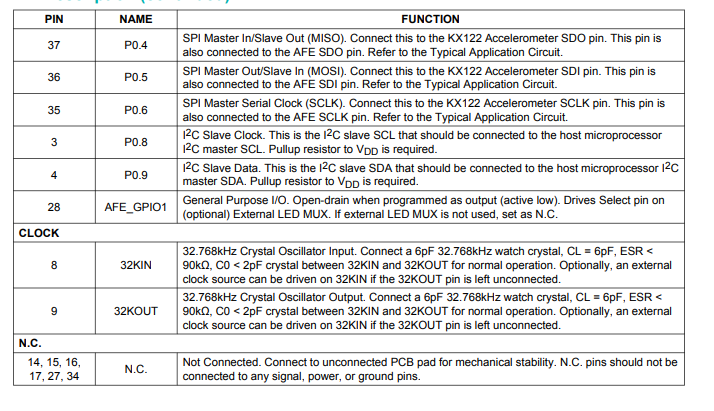

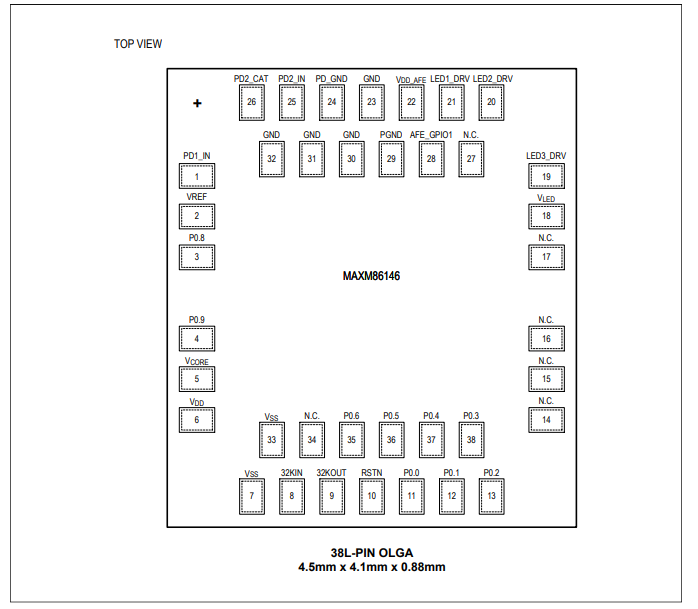

引腳配置描述

功能框圖

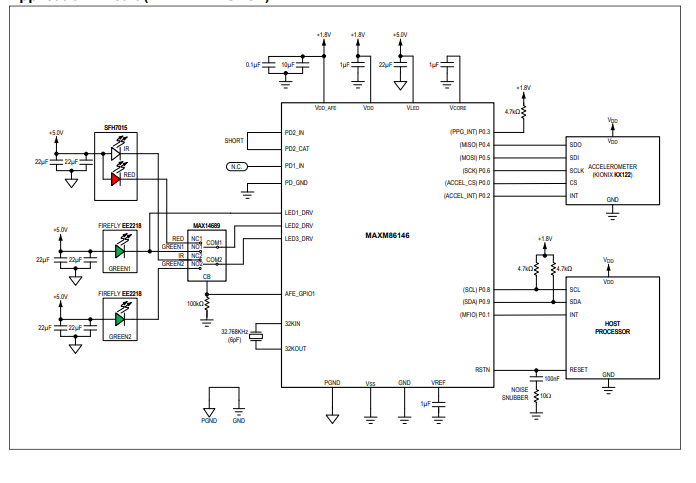

應用電路
