TPS25947xx 系列電子保險絲是一款采用小型封裝的高度集成電路保護和電源管理解決方案。這些器件使用極少的外部元件即可提供多種保護模式，并且能夠可靠地抵御過載、短路、電壓浪涌、反極性和過大的浪涌電流。通過集成的背靠背 FET，從輸出到輸入的反向電流始終被阻止，使這些器件非常適合功率多路復用器/ORing 應用，以及在輸入電源發生故障時需要負載側能量保持存儲的系統。這些器件使用基于線性 ORing 的方案來確保幾乎為零的 DC 反向電流，并以最小的正向壓降和功率耗散模擬理想的二極管行為。
*附件：tps25947.pdf

輸出轉換速率和浪涌電流可使用單個外部電容器進行調節。通過將輸出箝位到一個安全的固定最大電壓 （引腳可選），或者在輸入超過可調過壓閾值時切斷輸出，可以保護負載免受輸入過壓情況的影響。這些器件通過主動限制電流或斷開電路來響應輸出過載。輸出電流限制閾值以及瞬態過流消隱定時器可由用戶調節。電流限制控制引腳還用作模擬負載電流監視器。

這些器件采用 2 mm × 2 mm 10 引腳 HotRod QFN 封裝，可提高熱性能并減少系統占用空間。

這些器件的額定工作溫度范圍為 –40°C 至 +125°C。

特性

• 寬工作輸入電壓范圍：2.7 V 至 23 V
  • 28V 絕對最大值
  • 可承受高達 –15 V 的負電壓
• 具有低導通電阻的集成背靠背 FET：R 上 = 28.3 mΩ（典型值）
• 具有真正反向電流阻斷的理想二極管作
• 快速過壓保護
  • 具有引腳可選閾值（3.8V、5.7V、13.8V）和 5μs（典型值）響應時間的過壓鉗位 （OVC）或
  • 可調過壓鎖定 （OVLO），響應時間為 1.2μs（典型值）
• 帶負載電流監控輸出 （ILM） 的過流保護
  • 有源電流限制 OR 斷路器選項
  • 可調閾值 （I 林 ） 0.5 A 至 6 A
    • I 的準確率為 ±10% 林 > 1 安培
  • 可調瞬態消隱定時器 （ITIMER），允許高達 2 × I 的峰值電流林
  • 輸出負載電流監控精度：±6% （I 外 ≥ 1 A）
• 用于短路保護的快速跳閘響應
  • 500ns（典型值）響應時間
  • 可調 （2 × I 林 ） 和固定閾值
• 具有高電平有效使能輸入，具有可調欠壓鎖定閾值 （UVLO）
• 可調輸出轉換速率控制 （dVdt）
• 過熱保護
• 數字輸出
  • 優先功率多路復用器控制 （AUXOFF） 和故障指示 （FLT） 或
  • 具有可調閾值 （PGTH） 的電源正常指示 （PG）
• UL 2367 認證
  • 文件編號E339631
  • R ILM ≥ 750 Ω
• IEC 62368-1 CB 認證
• 小尺寸：QFN 2 mm × 2 mm，間距 0.45 mm

參數

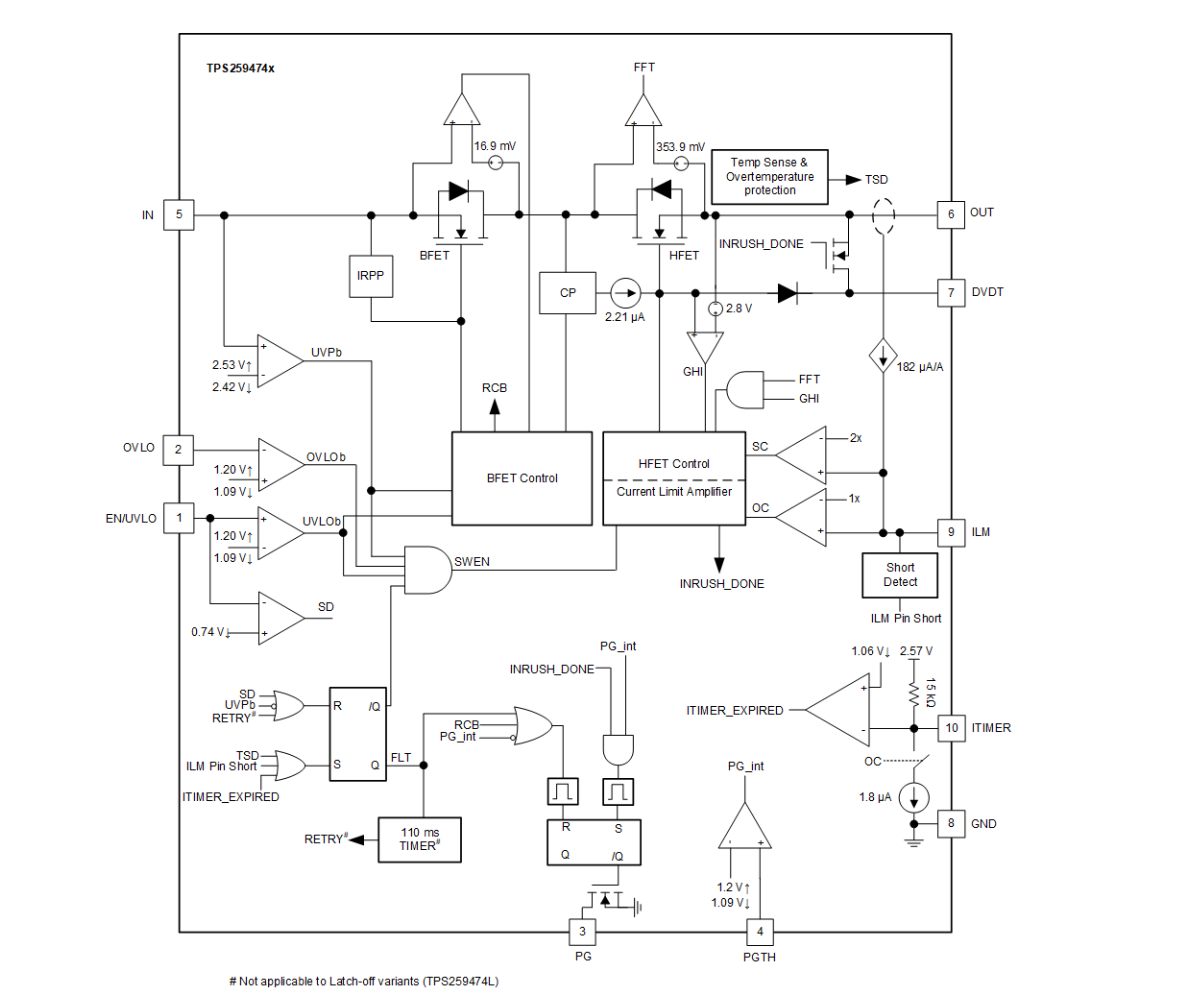

方框圖

概述

TPS25947 是一款高度集成的電路保護和電源管理解決方案，適用于需要保護電源軌免受各種故障條件影響的應用。它提供了寬輸入電壓范圍、快速過壓保護、過流保護、短路保護、反向電流阻斷、過熱保護等多種功能，并具有小型封裝和低導通電阻的特點。

主要特性

• ?寬輸入電壓范圍?：2.7 V 至 23 V（絕對最大值為 28 V），可承受高達 -15 V 的負電壓。
• ?集成反向電流阻斷 FET?：具有低導通電阻（典型值為 28.3 mΩ），可阻斷輸出到輸入的反向電流。
• ?快速過壓保護?：可選的過壓鉗位（OVC）或可調過壓鎖定（OVLO），響應時間分別為 5 μs 和 1.2 μs。
• ?過流保護?：具有負載電流監控輸出（ILM），可選主動電流限制或斷路器功能，過流閾值可調。
• ?短路保護?：具有快速跳閘響應，響應時間典型值為 500 ns。
• ?過熱保護?：內置熱傳感器，超過溫度閾值時自動關閉。
• ?數字輸出?：優先級電源多路復用控制（AUXOFF）和故障指示（FLT）或電源良好指示（PG）。
• ?小型封裝?：QFN 2 mm × 2 mm，0.45 mm 間距。

引腳配置與功能

• ?IN?：電源輸入
• ?OUT?：電源輸出
• ?EN/UVLO?：使能/欠壓鎖定輸入
• ?OVLO/OVCSEL?：過壓鎖定/過壓鉗位選擇輸入
• ?PG/AUXOFF?：電源良好指示/輔助通道控制輸出
• ?PGTH/FLT?：電源良好閾值/故障指示輸入/輸出
• ?ITIMER?：過流空白時間設置輸入
• ?ILM?：過流限制/負載電流監控輸出
• ?DVDT?：輸出電壓斜率控制輸入
• ?GND?：接地

功能描述

• ?反向電流阻斷?：集成背對背 FET，在所有情況下阻斷從輸出到輸入的反向電流。
• ?過壓保護?：通過 OVCSEL 引腳選擇過壓鉗位閾值，或通過 OVLO 引腳調整過壓鎖定閾值。
• ?過流保護?：通過 ILM 引腳電阻設置過流閾值，可選主動電流限制或斷路器功能。
• ?短路保護?：檢測到嚴重過流時觸發快速跳閘響應，限制電流到安全水平。
• ?過熱保護?：內部熱傳感器監測結溫，超過閾值時關閉設備。
• ?電源良好指示?：PG 引腳在內部電源路徑完全打開且 PGTH 輸入超過一定閾值時斷言高電平。
• ?輔助通道控制?：AUXOFF 引腳在輸入電源有效且通道完成涌入序列時斷言高電平。

應用

• ?電源多路復用/ORing?：適用于需要多個電源軌冗余的應用。
• ?適配器輸入保護?：保護電源適配器免受輸入故障影響。
• ?USB PD 保護?：保護 PC、筆記本、顯示器、擴展塢等設備的 USB PD 端口。
• ?服務器、PC 主板和擴展卡?：提供電源軌保護。
• ?企業存儲?：如 RAID、HBA、SAN、eSSD 等。
• ?患者監護儀?：確保醫療設備電源穩定可靠。

布局與電源推薦

• ?布局指南?：推薦在 IN 端子與 GND 之間使用陶瓷去耦電容，高電流路徑連接應盡可能短，關鍵信號線應遠離噪聲源。
• ?電源推薦?：輸入電源應位于設備附近，以減少電感效應，建議使用高于電流限制的電源以避免電壓跌落。

文檔與支持

• ?相關文檔?：包括 TPS25947 EVM eFuse 評估板用戶指南、TPS25947xx 設計計算器等。
• ?更新通知?：可通過 TI 網站訂閱更新通知，獲取產品信息的最新變化。

封裝與訂購信息

• ?封裝類型?：QFN 2 mm × 2 mm，0.45 mm 間距，10 引腳。
• ?訂購信息?：提供了多種型號和封裝的訂購代碼，具體取決于功能需求和應用場景。

注意事項

• 在設計和布局時應遵循 TI 提供的指南和建議，以確保最佳性能和可靠性。
• 在使用設備時，應確保輸入電壓和電流不超過絕對最大額定值，以避免損壞設備。
