概述
ADuCM3027/ADuCM3029 微控制器單元(MCU)均為集成電源管理的超低功耗微控制器系統，可用于處理、控制和連接。MCU系統基于ARM^?^ Cortex ^?^ -M3處理器，由數字外設、嵌入式SRAM和閃存、一個提供時鐘、復位和電源管理功能的模擬子系統以及模數轉換器(ADC)子系統組成。
數據表：*附件：ADuCM3027 ADuCM3029集成電源管理和128Kb嵌入式閃存的超低功耗ARM Cortex-M3 MCU技術手冊.pdf

特性

• EEMBC ULPBench^?^ 評分：245.5
  • 超低功耗活動和休眠模式
  • 活動模式（完全開啟模式）：< 30 μA/MHz（典型值）
  • Flexi^?^ 模式（內核處于休眠、外設活動狀態）：< 300 μA（典型值）
  • 休眠模式（帶SRAM保留）：< 750 nA（典型值）
  • 關斷模式（可選RTC活動）：< 60 nA（典型值）
• 集成MPU的ARM^?^ Cortex ^?^ -M3處理器
  • 串行線調試接口頻率最高達26 MHz
• 電源管理
  • 單電源供電(VBAT)：1.74 V至3.6 V
  • 可選降壓轉換器可提高效率
• 存儲器選項
  • 集成ECC的128 KB/256 KB嵌入式閃存
  • 4 KB高速緩存可降低有源功率
  • 64 KB可配置系統SRAM，帶奇偶校驗
  • 多達32 KB的SRAM，保留在休眠模式下
• 安全
  • 帶有專用片內振蕩器的看門狗
  • 內置可編程多項式的硬件CRC
  • 多奇偶校驗位保護的SRAM
  • ECC保護嵌入式閃存
• 安全
  • TRNG
  • 用戶代碼保護
  • 硬件加密加速度計，支持AES-128、AES-256和SHA-256
• 數字外設
  • 3個SPI接口，可與傳感器、無線電和轉換器實現無縫接口
  • I^2^C和UART接口
  • SPORT用于與轉換器和無線電本地連接
  • 可編程GPIO（LFCSP封裝有44個，WLCSP封裝有36個）
  • 3個支持PWM的通用定時器
  • 帶有SensorStrobe ^?^ 和時間戳的RTC和FLEX_RTC
  • 可編程蜂鳴器
  • 25通道DMA控制器
• 時鐘特性
  • 26 MHz時鐘：片內振蕩器、外部晶體振蕩器
  • 32 kHz時鐘：片內振蕩器、低功耗晶體振蕩器
  • 具有可編程分頻器的集成式PLL
• 模擬外設
  • 12位SAR ADC、1.8 MSPS、8通道、數字比較器

應用

• 物聯網(IoT)
• 電子貨架標簽(ESL)和標識
• 智能基礎設施
• 智能鎖
• 資產追蹤
• 智能機器、智能計量、智能樓宇、智慧城市和智能農業
• 可穿戴設備
• 健身和臨床
• 機器學習和神經網絡;

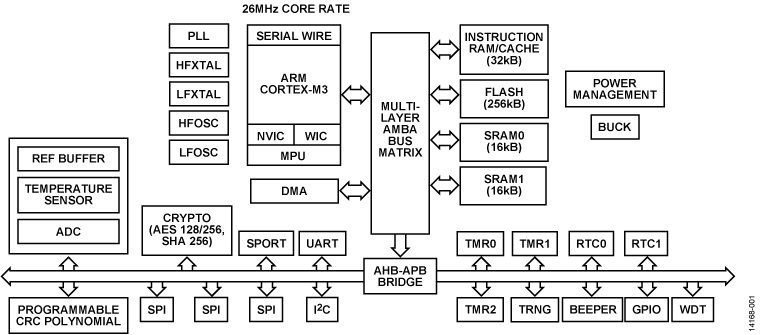

框圖

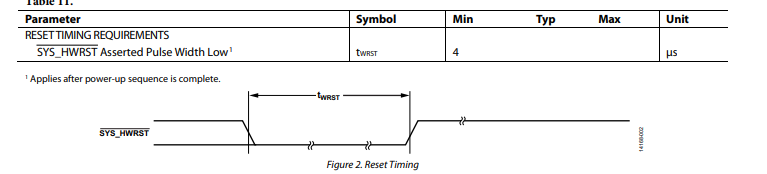

時序規格

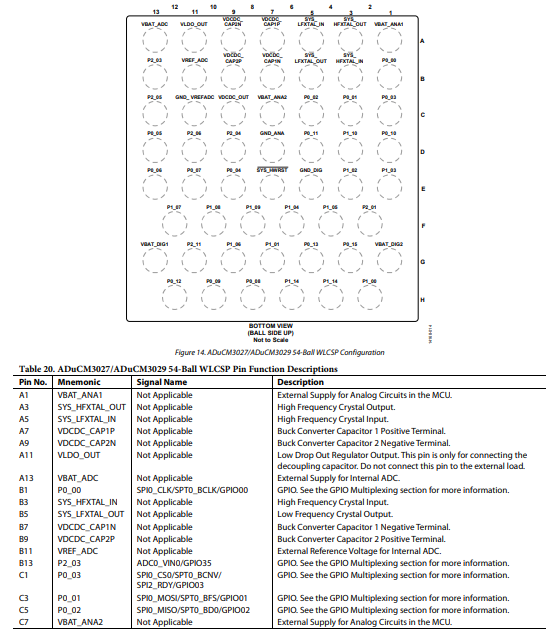

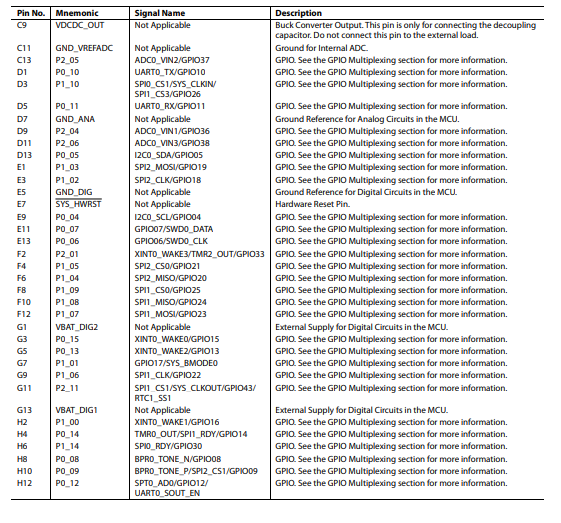

引腳配置描述

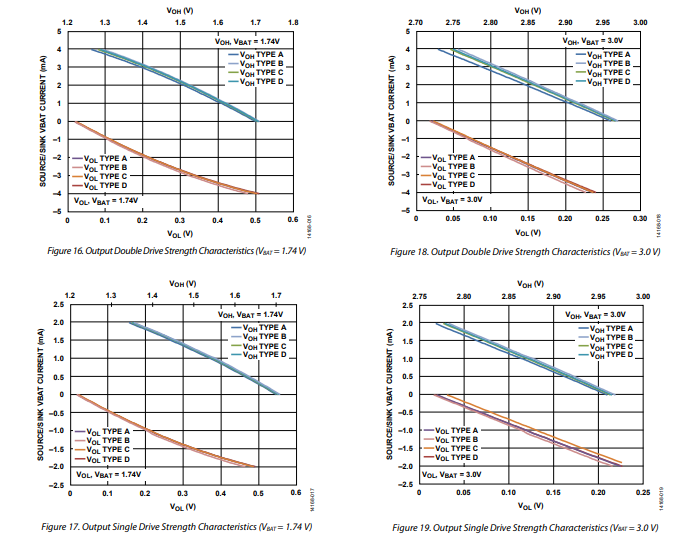

典型性能特征

應用信息

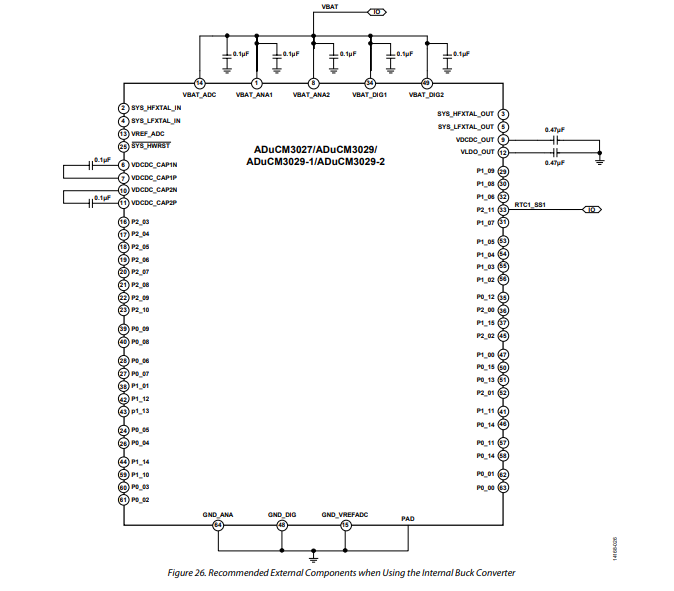

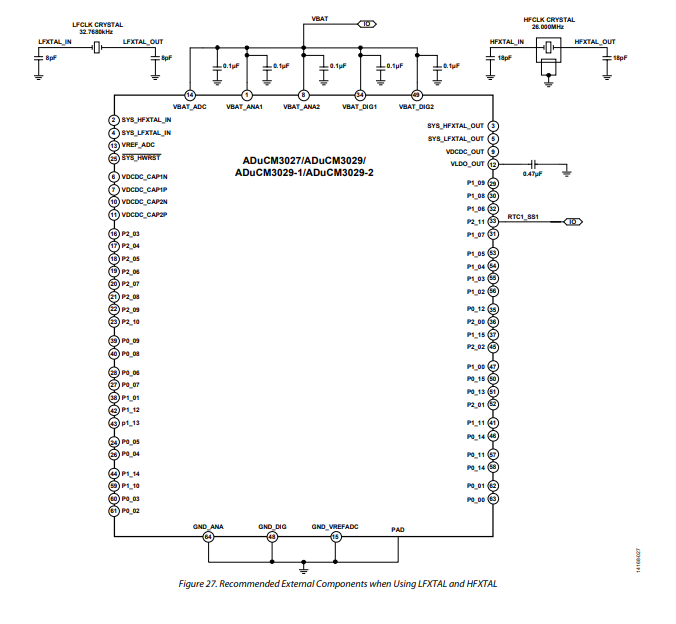

本節包含電路圖，展示了推薦的外部元件，以確保ADuCM3027/ADuCM3209在典型應用場景中正常運行。
