一、項目背景

鋼鐵制造業作為國民經濟的重要支柱產業，其生產過程高度自動化且工藝復雜，涉及到大量的設備與數據交互。在某鋼鐵制造企業的生產線上，原有的一些流量傳感器僅支持MODBUSRTU協議，而新引入的歐姆龍PLC控制系統則采用了先進的EtherCAT協議，這就導致了新舊設備之間的通信存在障礙，急需一款協議轉換網關來實現兩者的無縫連接，以提高生產的整體效率和智能化水平。

二、設備選型與品牌介紹

·協議轉換網關：選用了捷米特品牌的MODBUSRTU轉EtherCAT智能網關。該網關可實現EtherCAT網絡與Modbus網絡之間的數據通訊，連接到EtherCAT總線中作為從站使用，在Modbus一側可以作為主站或從站使用，能夠滿足本項目中將MODBUSRTU協議的流量傳感器數據轉換為EtherCAT協議并傳輸給歐姆龍PLC的需求。

·PLC：采用歐姆龍品牌的PLC，其具有運行穩定、編程靈活、擴展性強等優點，并且在鋼鐵制造業等工業領域應用廣泛，能夠與捷米特MODBUSRTU轉EtherCAT智能網關實現良好的兼容和通信。

·流量傳感器：選用支持MODBUSRTU協議的流量傳感器，其測量精度高、響應速度快，可準確地實時監測鋼鐵生產過程中各種液體介質的流量數據，為后續的生產控制和決策提供關鍵依據。

三、系統集成與配置

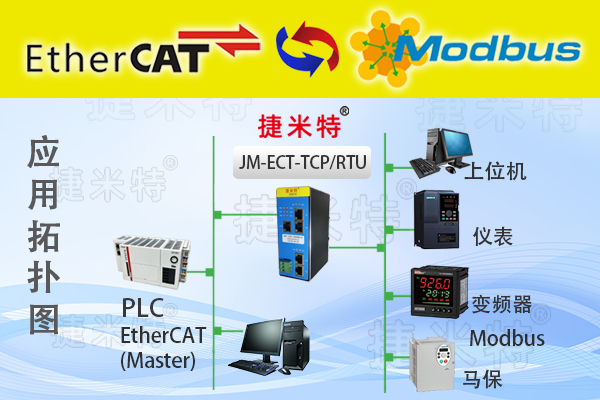

·硬件連接：首先，將捷米特MODBUSRTU轉EtherCAT協議轉換網關的EtherCAT網口接入歐姆龍PLC的EtherCAT總線網絡中，確保連接正確且接觸良好。然后，將MODBUSRTU協議的流量傳感器的RS485接口與網關的RS485接口相連，完成硬件上的初步連接。

·網關配置：使用網關自帶的配置軟件，通過網線將配置電腦與網關的CFG配置口相連，給網關上電。打開配置軟件，根據現場設備的實際情況，在軟件中設置網關的相關參數，如MODBUSRTU的波特率、數據位、停止位、校驗方式等，以及EtherCAT網絡中的節點信息和PDO映射等配置。配置完成后，將生成的配置文件下載到網關中，網關即可按照設定的參數進行協議轉換工作。

·PLC程序編寫：在歐姆龍PLC的編程軟件中，根據工藝要求和控制邏輯，編寫相應的控制程序。在程序中，通過訪問捷米特JM-ECT-RTU網關的輸入輸出映射地址，即可讀取流量傳感器采集到的流量數據，同時也可將控制指令發送到MODBUSRTU總線上的其他設備，實現對整個生產過程的精確控制。

四、應用效果與優勢

·高效的數據采集與傳輸：捷米特EtherCAT轉MODBUSRTU智能網關能夠?qū)崟r(shí)、準確地采集流量傳感器的MODBUSRTU數據，并快速轉換為EtherCAT協議傳輸給歐姆龍PLC，數據傳輸?shù)膶?shí)時性和可靠性得到了有效保障，確保了生產過程控制的及時性和準確性。

·延長設備使用壽命：通過對舊的MODBUSRTU協議流量傳感器的集成和再利用，企業無需更換新的設備，大大節省了設備更新成本，同時也延長了原有設備的使用壽命，提高了設備的整體投資回報率。

·系統集成與擴展性：該網關的應用實現了不同協議設備的無縫連接和協同工作，增強了整個鋼鐵制造自動化系統的集成度和靈活性。未來，如需進一步擴展系統功能或增加新的設備，只需對網關進行相應的配置修改和擴展，即可方便地實現系統升級。

·提升生產效率與質量：基于穩定可靠的通信和精確的數據采集，歐姆龍PLC可以對鋼鐵生產過程中的流量參數進行實時監控和精準控制，優化生產工藝，提高產品的質量和產量，降低了生產成本，增強了企業在市場中的競爭力。

五、總結與展望

在鋼鐵制造業中，捷米特EtherCAT轉MODBUSRTU協議轉換網關成功地解決了MODBUSRTU協議流量傳感器與歐姆龍PLC的通信問題，實現了新舊設備的高效集成和協同工作，為企業的生產自動化和智能化升級提供了有力支持。隨著工業4.0和智能制造的不斷發展，協議轉換網關在工業領域的應用將越來越廣泛，其對于推動不同工業設備之間的互聯互通、提高生產效率和質量、促進產業升級等方面將發揮更加重要的作用。

（具體內容配置過程及其他相關咨詢可聯系楊工。）
