前 言

本文旨在為用戶提供一套完整的嵌入式開發環境搭建指南，包括VMware虛擬機安裝、Ubuntu系統配置、Windows調試工具安裝等，確保用戶能夠順利搭建起嵌入式開發所需的環境。

開發環境

Windows開發環境：Windows10 64bit

Linux開發環境：VMware16.2.5、Ubuntu22.04.4 64bit

術語表

為便于閱讀，下表對文檔出現的關鍵術語進行解釋；對于廣泛認同釋義的術語，在此不做注釋。

評估板簡介

創龍科技TL3506-EVM是一款基于瑞芯微RK3506J/RK3506B處理器設計的3核ARM Cortex-A7 + ARM Cortex-M0國產工業評估板，主頻高達1.5GHz。評估板由核心板和評估底板組成，核心板CPU、ROM、RAM、電源、晶振等所有元器件均采用國產工業級方案，國產化率100%。同時，評估底板大部分元器件亦采用國產工業級方案，國產化率約為99%（按元器件數量占比，數據僅供參考）。核心板經過專業的PCB Layout和高低溫測試驗證，支持選配屏蔽罩，質量穩定可靠，可滿足各種工業應用環境要求。

評估板接口資源豐富，引出2路Ethernet、3路USB2.0、2路CAN-FD、RS485、RS232等通信接口，同時引出LVDS OUT、MIPI DSI、HDMI OUT、TFT LCD、HP OUT/MIC IN等音視頻多媒體接口。評估板板載WiFi模塊，支持選配4G模塊、PLP斷電保護模塊，并可選配外殼直接應用于工業現場，方便用戶快速進行產品方案評估與技術預研。

評估板硬件資源圖解1

評估板硬件資源圖解2

VMware虛擬機與Ubuntu安裝

安裝VMware16.2.5虛擬機

虛擬系統是指通過虛擬機軟件，在已有的物理計算機下，模擬出具有完整的硬件功能，而且完全獨立的一個虛擬計算機系統。通過虛擬機軟件，可在一臺物理計算機上模擬出兩臺或多臺虛擬的計算機。用戶可在同一臺計算機上安裝多個Linux或Windows發行版，提高工作效率。

本章節安裝的虛擬機軟件VMware版本為16.2.5。適用安裝環境：Windows 10 64bit。

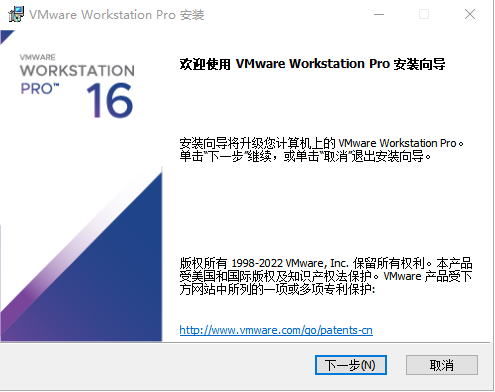

（1） 雙擊產品資料“4-軟件資料ToolsWindowsVMware-workstation-full-16.2.5-20904516.exe”VMware安裝包，彈出如下VMware安裝界面。

圖 1

圖 2

（2） 點擊選擇“下一步(N)”，彈出如下界面。

圖 3

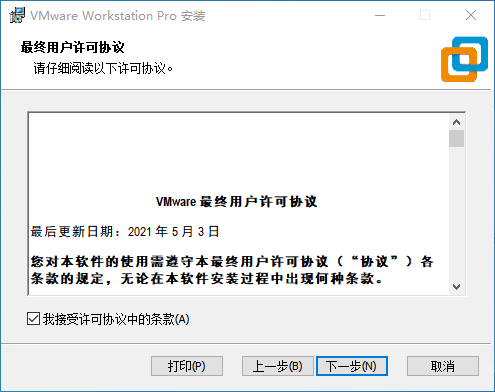

（3） 勾選“我接受許可協議中的條款(A)”，然后點擊“下一步(N)”，彈出如下界面。

圖 4

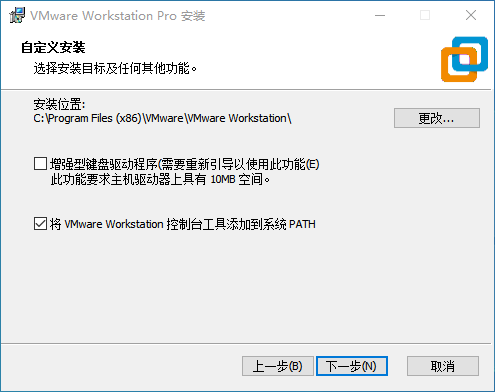

（4） 選擇安裝位置，然后點擊“下一步(N)”，彈出如下界面。

圖 5

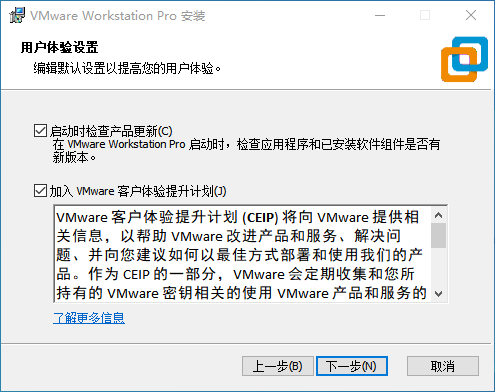

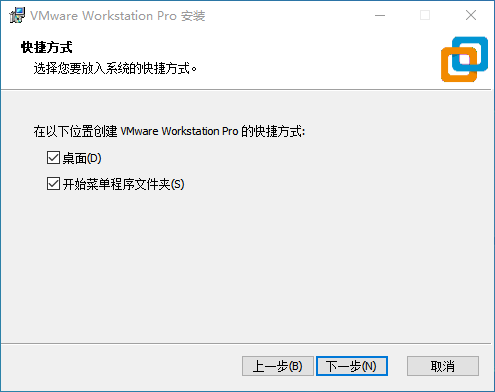

（5） 點擊“下一步(N)”，彈出如下界面。

圖 6

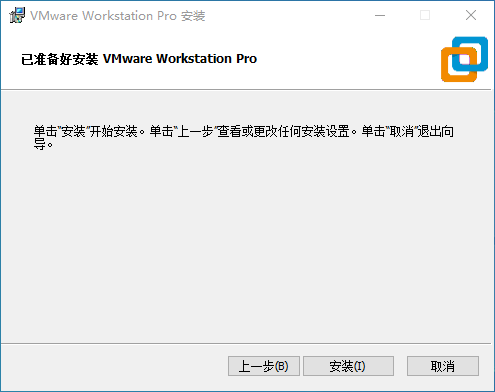

（6） 點擊“下一步(N)”，彈出如下界面。

圖 7

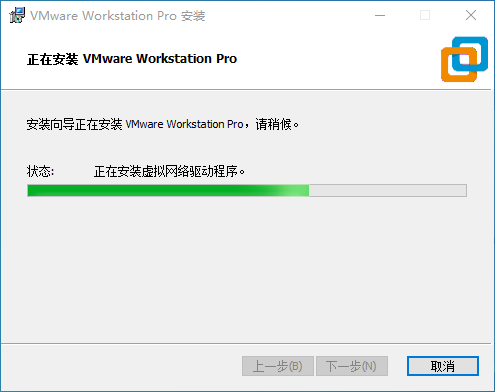

（7） 點擊“安裝(I)”，進入VMware安裝界面。

圖 8

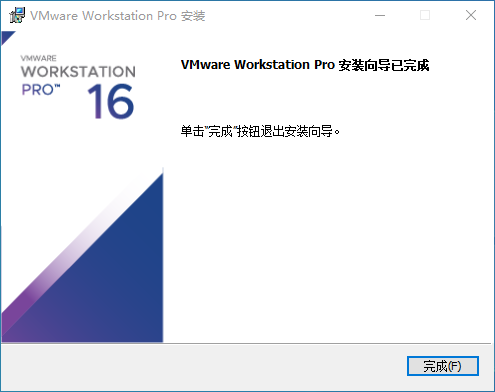

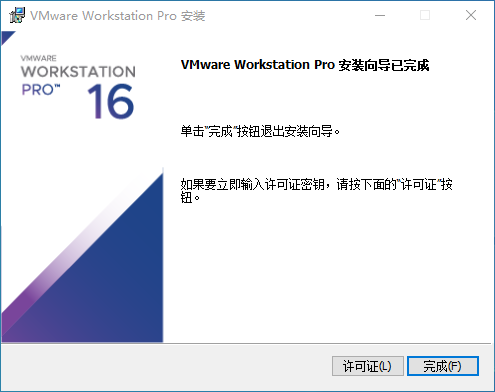

大約耗時5~10min后，彈出如下安裝完成界面。

圖 9

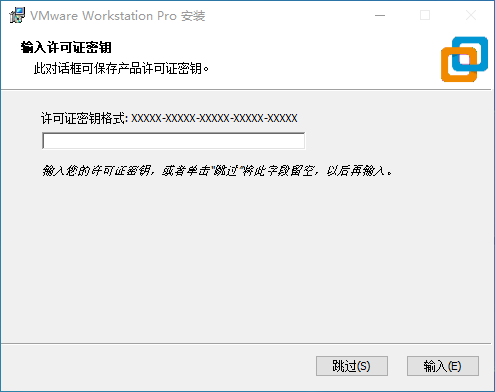

（8） 點擊“許可證(L)”，進入“輸入許可證密匙”界面。

圖 10

（9） 根據提示輸入許可證密鑰，密鑰可聯系VMware官方購買。點擊“輸入(E)”，彈出如下界面。

圖 11

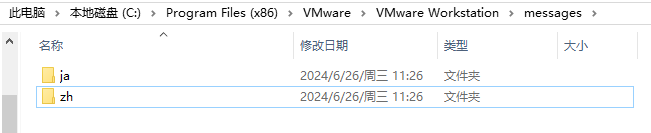

（10） 點擊“完成(F)”，安裝完成，在桌面可找到VMware Workstation Pro的快捷方式。默認安裝為中文版，推薦使用英文版。進入VMware安裝目錄，將messages文件夾下名為"zh_CN"的文件夾重命名為"zh"，即可正常使用英文版，如下圖所示。

圖 12

安裝Ubuntu22.04.4系統

本章節主要提供在虛擬機上安裝Linux發行版Ubuntu22.04.4的方法。請先確保在Windows下已正常安裝VMware16.2.5虛擬機，再進行本章節操作。

安裝Ubuntu22.04.4操作系統

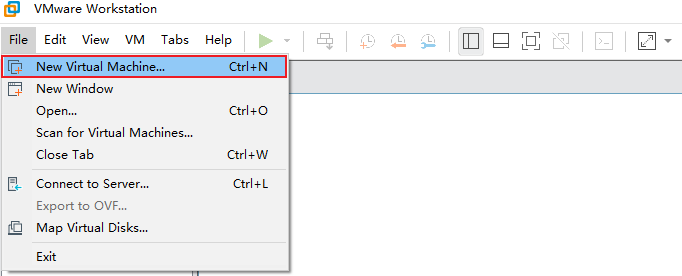

（1） 打開VMware Workstation，點擊"File -> New Virtual Machine..."，彈出如下界面。

注意：如無法在虛擬機中安裝64位操作系統，請?jiān)赪indows開機時進入BIOS中，將"CPU Configuration"的Virtualization項狀態改為Enabled，一般PC默認支持32位虛擬機操作系統，因此需將其開啟以支持64位虛擬機操作系統。

圖 13

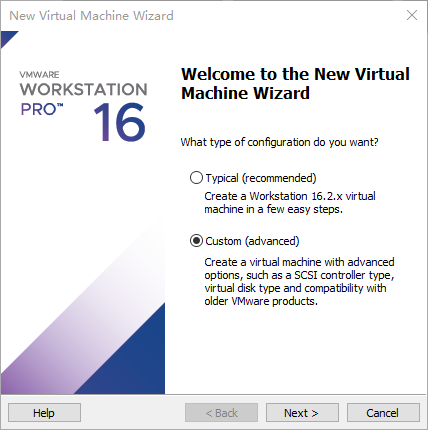

（2） 在彈出的界面中選擇"Custom(advanced)"進行自定義安裝，然后點擊Next，如下圖所示。

圖 14

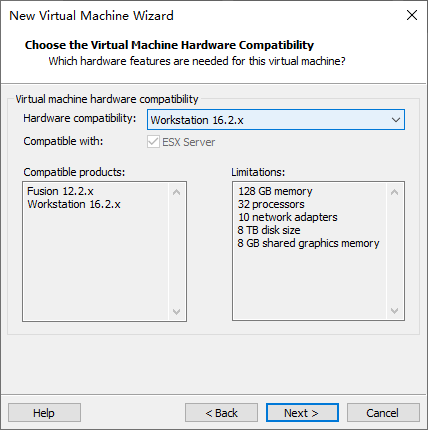

（3） 在彈出的界面中，"Hardware compatibility:"選擇"Workstation 16.2.x"，然后點擊Next，如下圖所示。

圖 15

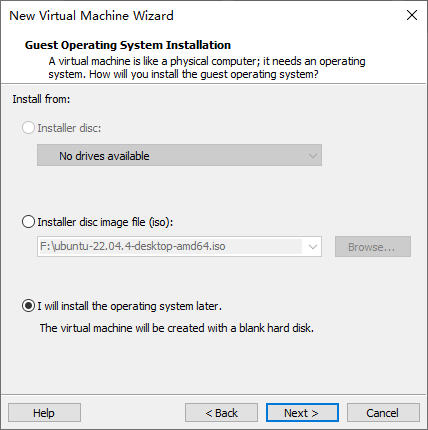

（4） 選擇"I will install the operating system later."，然后點擊Next，如下圖所示。

圖 16

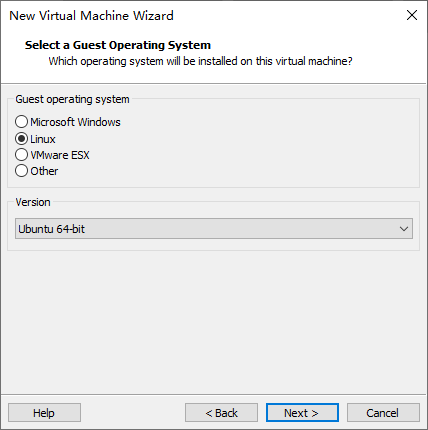

（5） 選擇操作系統為L(zhǎng)inux，選擇操作系統版本Ubuntu 64-bit，然后點擊Next，如下圖所示。

圖 17

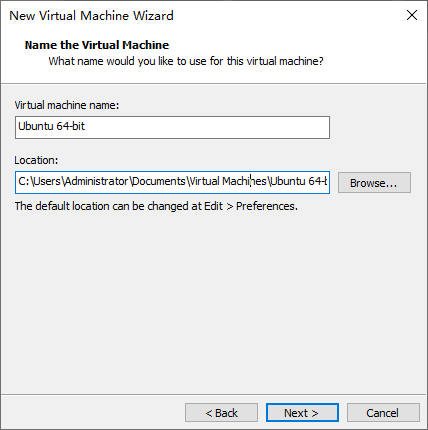

（6） 填寫虛擬機名稱以及選擇虛擬機安裝路徑。然后點擊Next，如下圖所示。

圖 18

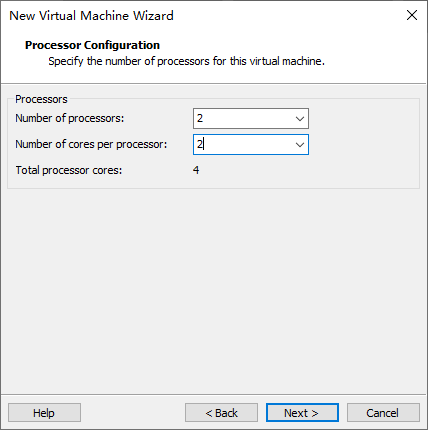

（7） 選擇安裝的操作系統運行時，使用CPU核的數目以及單核使用的核心數量，然后點擊Next，如下圖所示。

圖 19

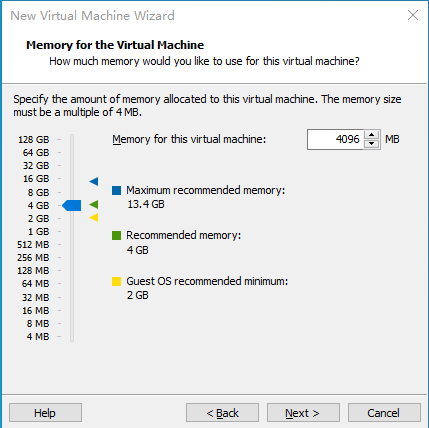

（8） 將分配運行時使用的內存，設置為4096MByte，然后點擊Next，如下圖所示。

圖 20

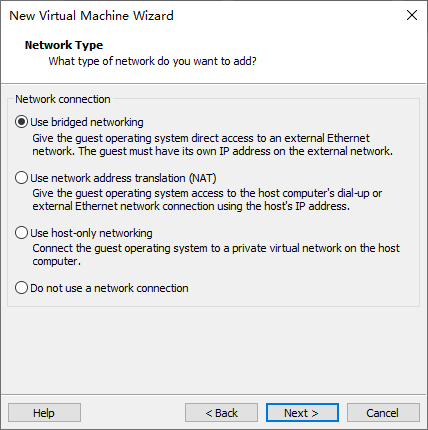

（9） 選擇第一項使用橋接網絡，然后點擊Next，如下圖所示。

圖 21

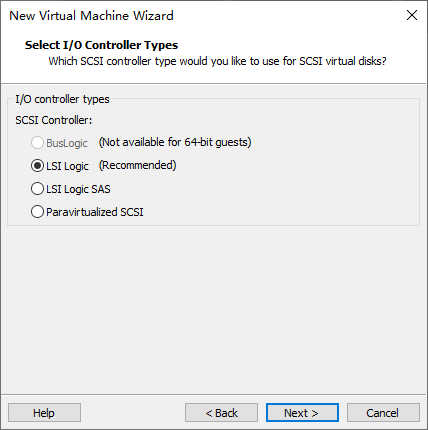

（10） 默認選擇第二項"LSI Logic(Recommended)"，然后點擊Next，如下圖所示。

圖 22

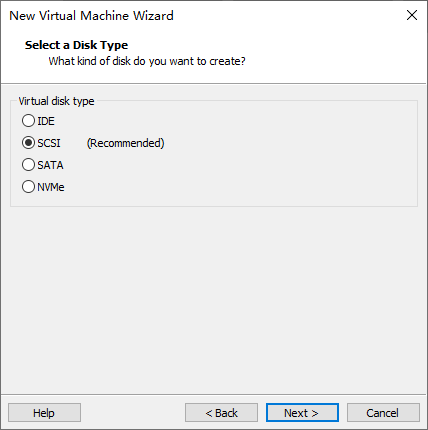

（11） 選擇虛擬磁盤類型。這里選擇第二項SCSI，然后點擊Next，如下圖所示。

圖 23

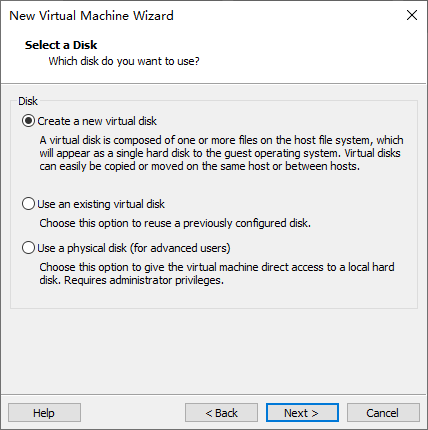

（12） 選擇第一項創建新虛擬磁盤，然后點擊Next，如下圖所示。

圖 24

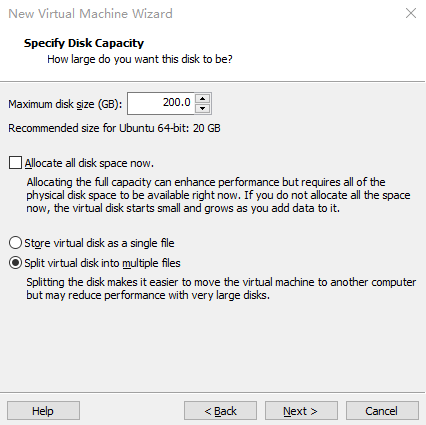

（13） 設置磁盤空間為200GByte，然后點擊Next，如下圖所示。

圖 25

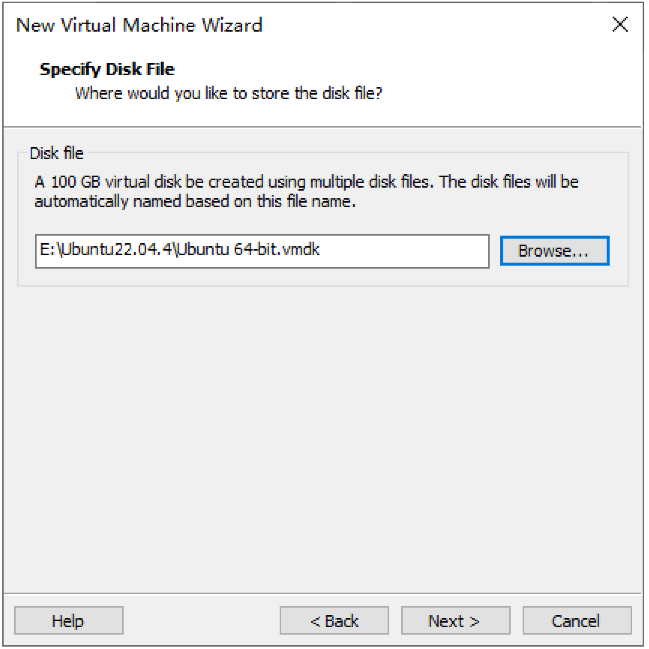

（14） 點擊"Browse…"選擇虛擬磁盤儲存路徑，然后點擊Next，如下圖所示。

圖 26

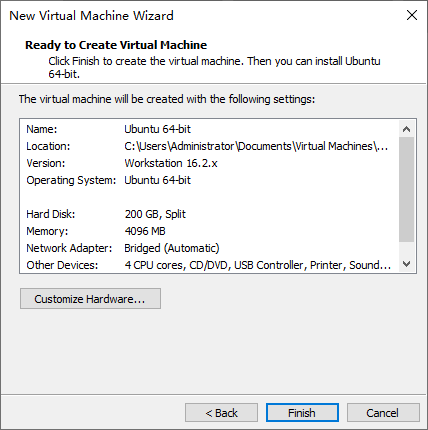

（15） 點擊Finish，完成系統安裝設置，如下圖所示。

圖 27

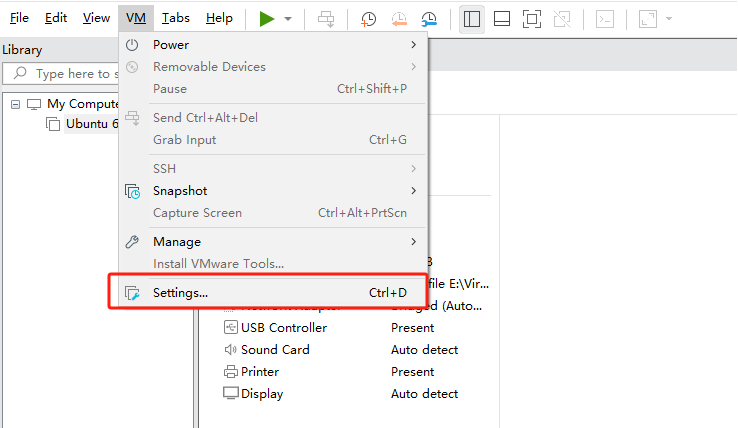

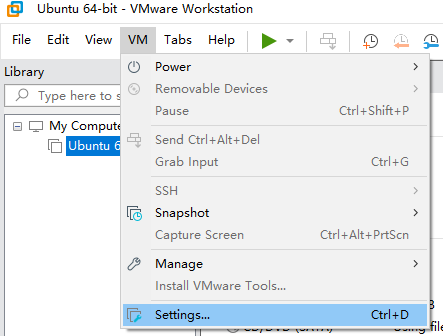

（16） 在彈出的界面中，點擊"VM -> Settings..."，如下圖所示。

圖 28

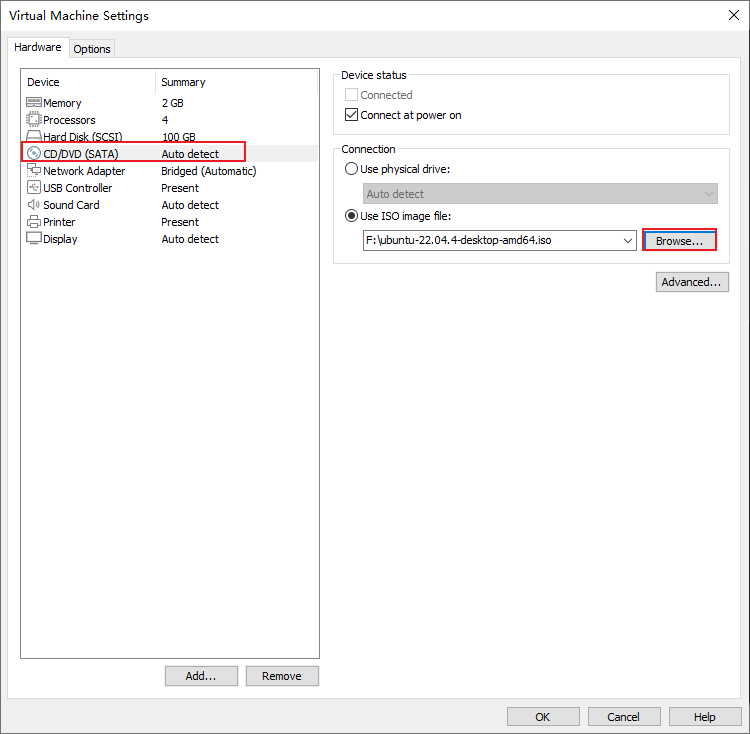

（17） 在彈出的界面中，點擊"CD/DVD(SATA) -> Use ISO image file -> Browse…"，選擇ISO鏡像安裝文件ubuntu-22.04.4-desktop-amd64.iso，其位于產品資料“4-軟件資料ToolsWindows”目錄下，然后點擊OK，如下圖所示。

圖 29

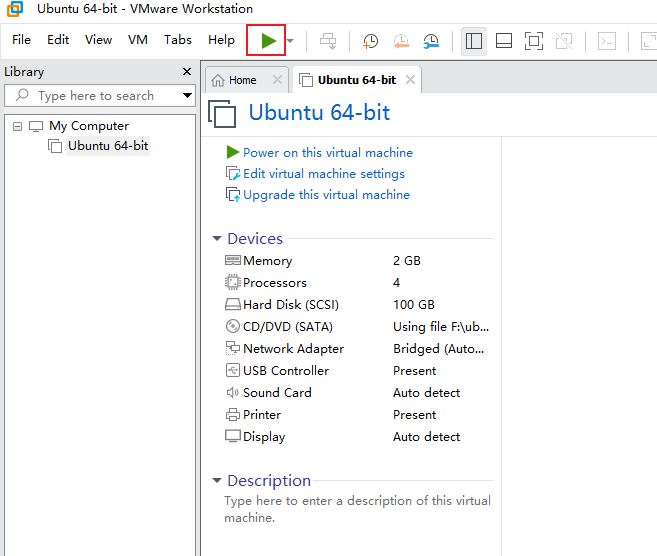

（18） 在虛擬機菜單欄上點擊，開始安裝Ubuntu操作系統，如下圖所示。

圖 30

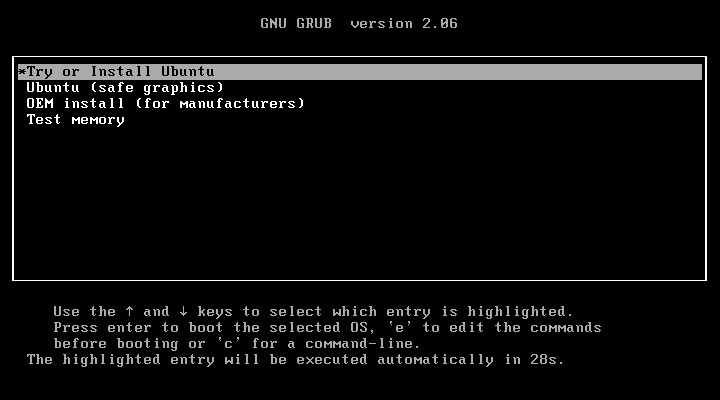

（19） 在彈出的界面中，默認已選擇"Try or install Ubuntu"安裝Ubuntu，按ENTER按鍵進行下一步。

圖 31

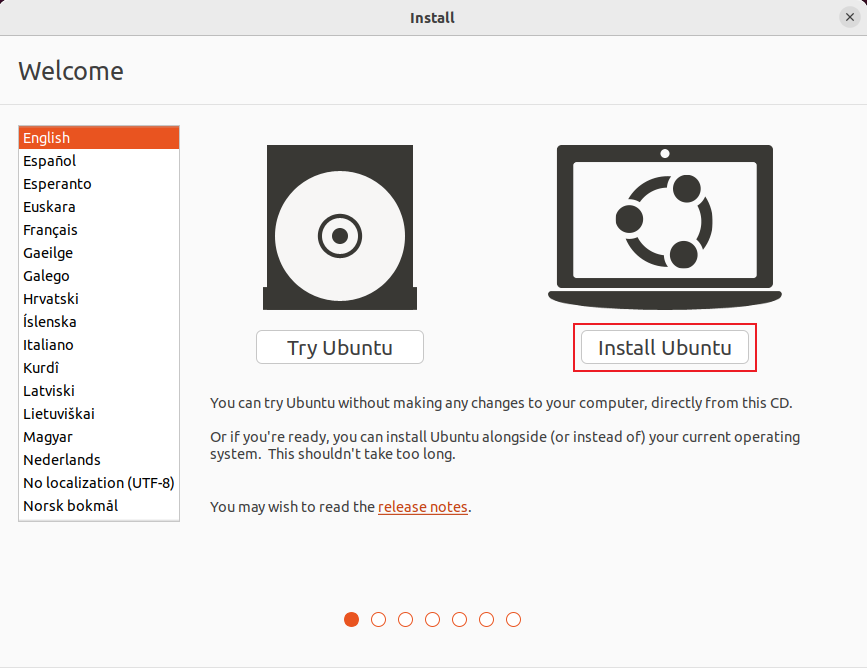

（20） 在彈出的界面中，選擇"English -> Install Ubuntu"，默認選擇英文版，如下圖所示。

圖 32

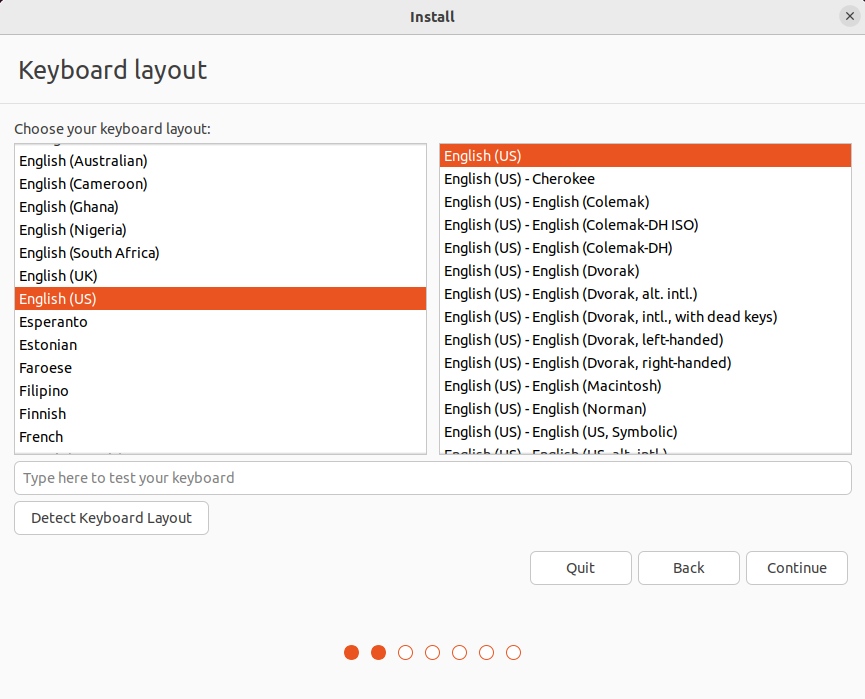

（21） 在彈出的界面中，選擇"English(US) -> English(US)"，即選擇鍵盤類型為默認的美式鍵盤，然后點擊Continue，如下圖所示。

圖 33

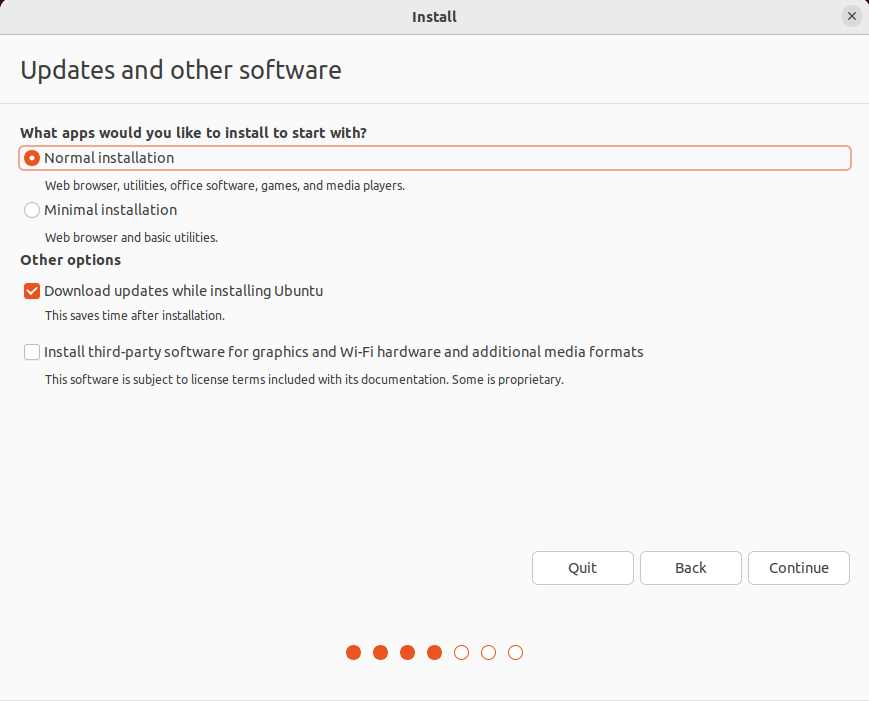

（22） 在彈出的界面中，默認配置，點擊Continue，如下圖所示。

圖 34

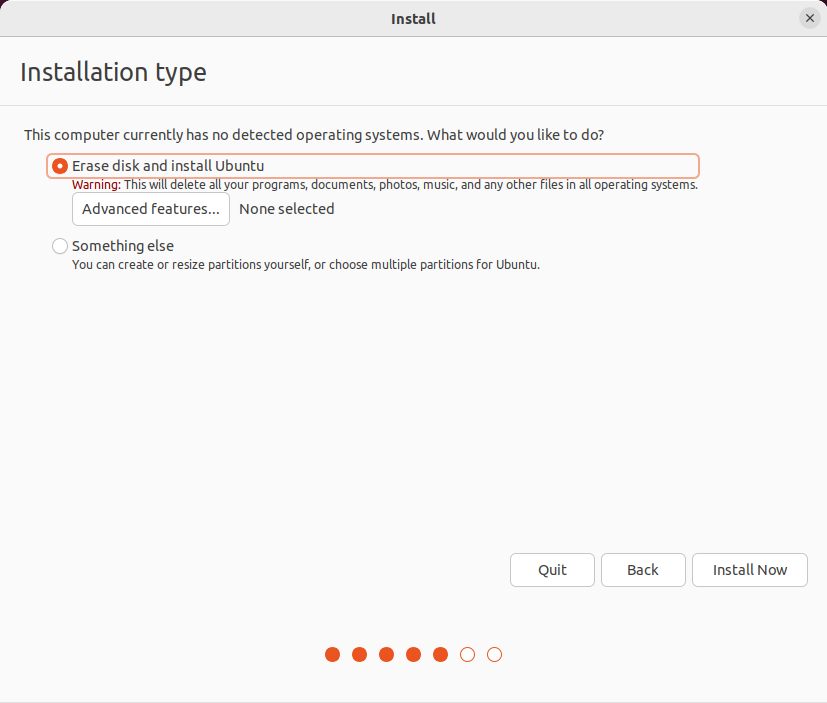

（23） 在彈出的界面中，默認選擇第一項，擦除磁盤，然后點擊"Install Now"，如下圖所示。

圖 35

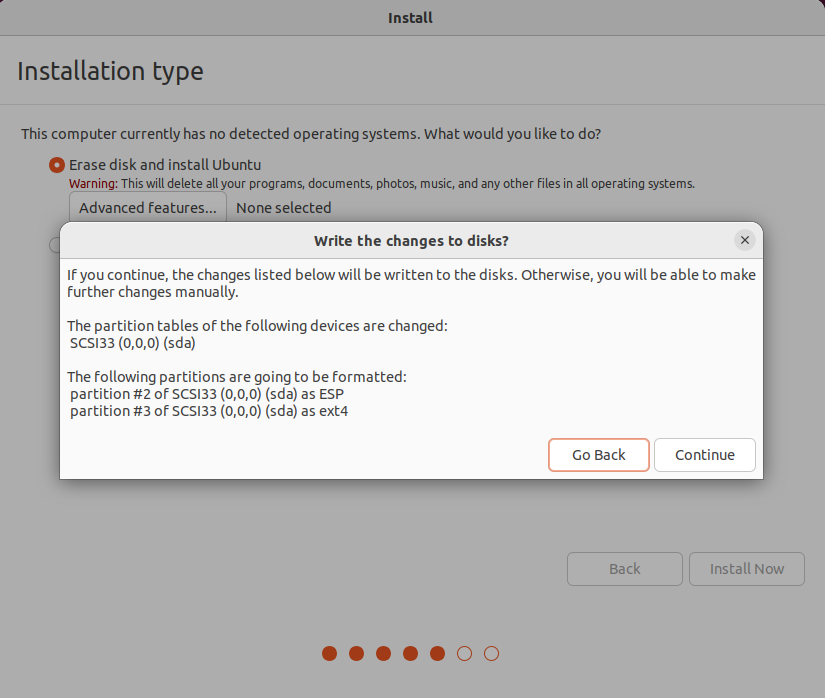

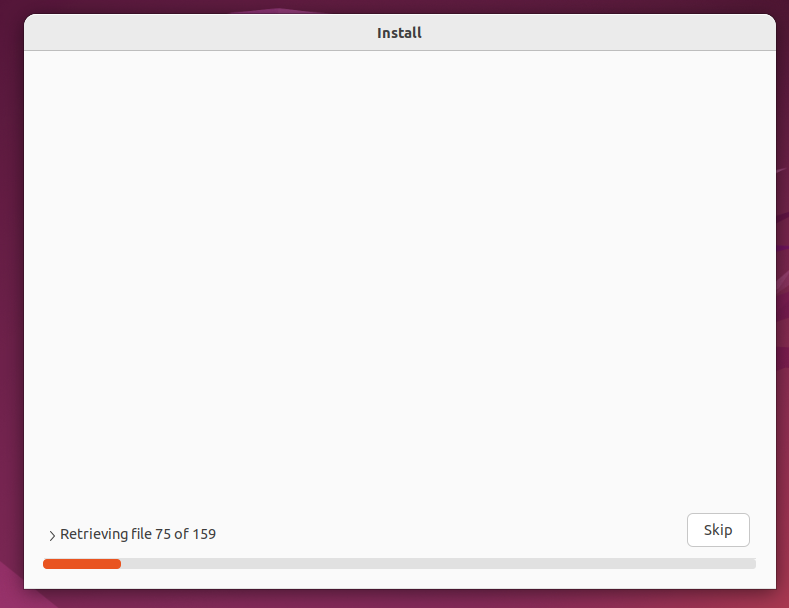

（24） 在彈出的界面中，點擊Continue，開始進行安裝，如下圖所示。

圖 36

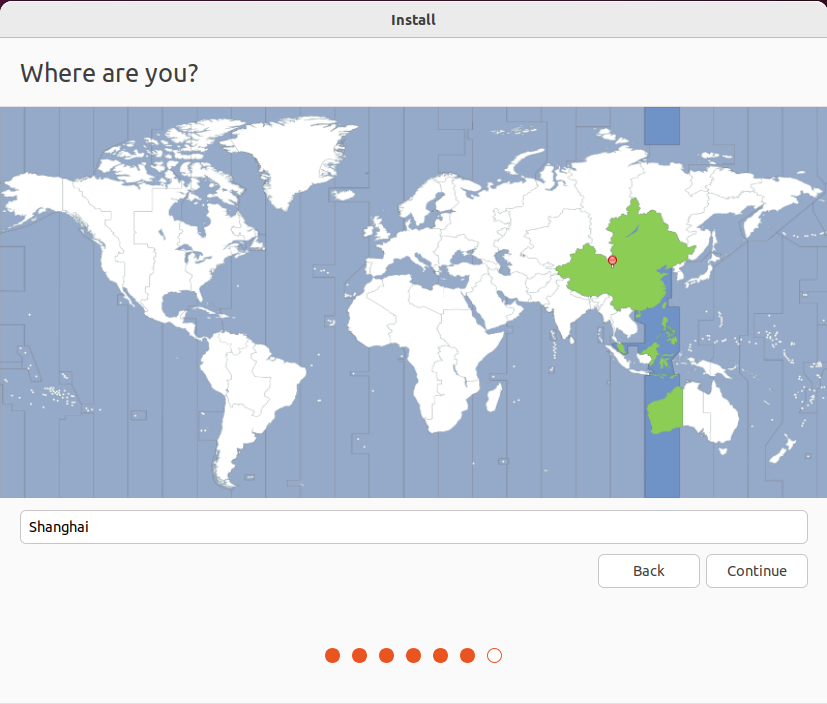

（25） 安裝約耗時2min，在彈出的界面中，選擇所在時區，然后點擊Continue，如下圖所示。

圖 37

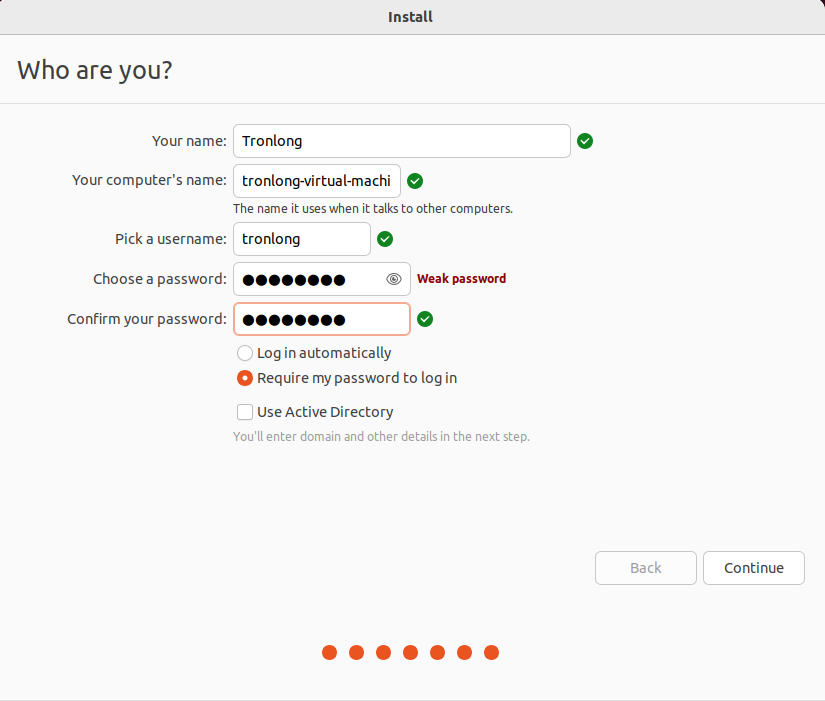

（26） 在彈出的界面中，參照模板填寫用戶信息。建議用戶名、PC名稱、密碼等都設置為Tronlong（區分大小寫），以匹配我司開發文檔。選擇"Requiremy password to log in"，然后點擊Continue，如下圖所示。

圖 38

（27） 等待安裝完成，根據不同計算機硬件配置安裝時長約10~30min，如下圖所示。

圖 39

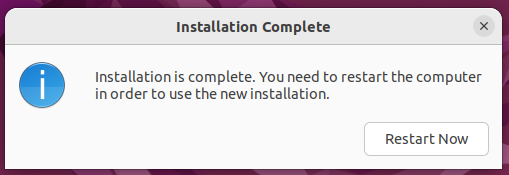

（28） 安裝完成后，點擊"Restart Now"，重啟Ubuntu，如下圖所示。

圖 40

（29） 在彈出的界面中，按回車鍵進入系統，如下圖所示。

圖 41

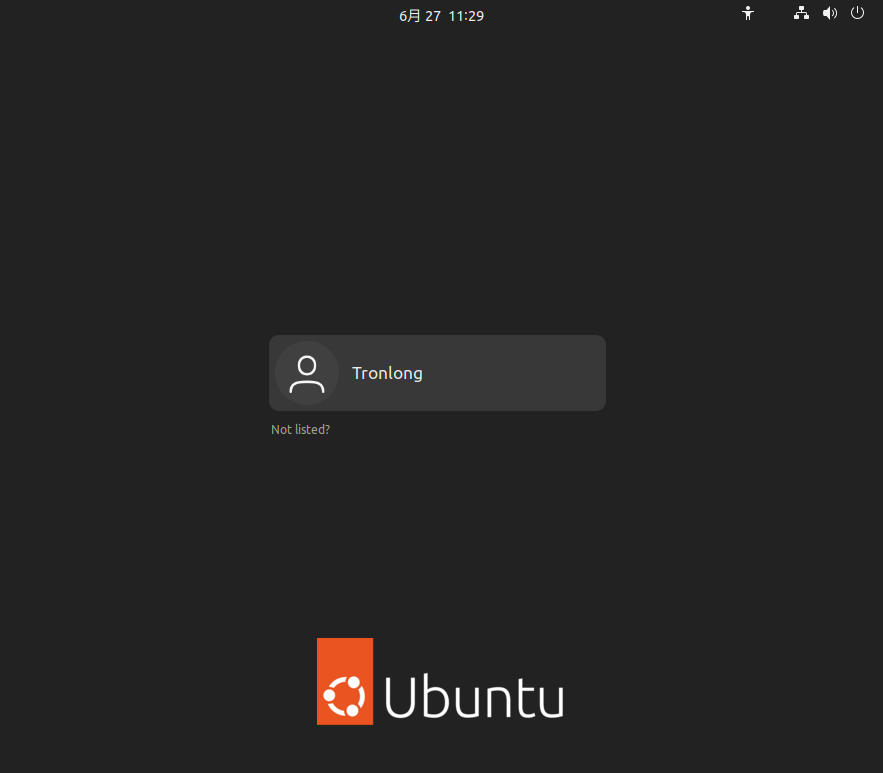

（30） 重啟完成后，輸入密碼Tronlong，按回車鍵即可登錄系統，如下圖所示。

圖 42

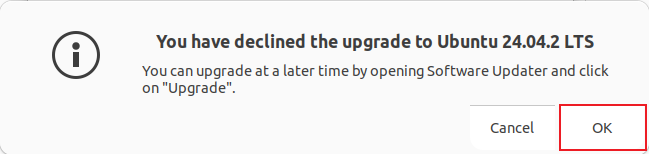

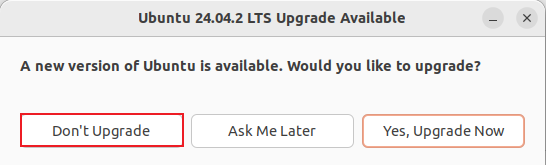

（31） 登錄系統后，系統會提示是否升級系統，請不要升級系統，請分別點擊"Don't Upgrade"和OK，如下圖所示。

圖 43

圖 44

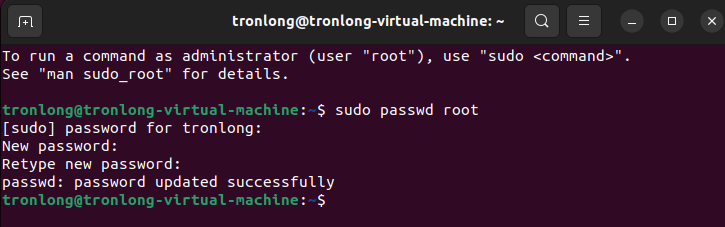

（32） 開啟root用戶。Ubuntu很多命令需在root用戶權限下執行，重新啟動并登錄虛擬機Ubuntu操作系統，按"Ctrl + Alt + T"打開Terminal命令行終端，Ubuntu默認是不開啟root用戶權限的，執行如下命令開啟。輸入一次當前普通用戶密碼后，再輸入兩次root用戶密碼后就開啟了root用戶，務必記住root密碼。

Host# sudo passwd root

圖 45

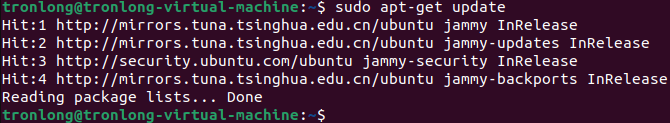

（33） 系統安裝完畢后，一般都要更新一下系統的軟件，但不是升級系統，開機經常提示升級系統，忽略即可。確保網絡已連接，執行如下命令更新軟件列表。

Host# sudo apt-get update

圖 46

update會訪問源列表里的每個網址，并讀取軟件列表，然后保存在本地電腦。upgrade會把本地已安裝的軟件，與剛下載的軟件列表里對應軟件進行對比，如果發現已安裝的軟件版本太低，就會提示更新?？偠灾?，update是更新軟件列表，upgrade是更新軟件。

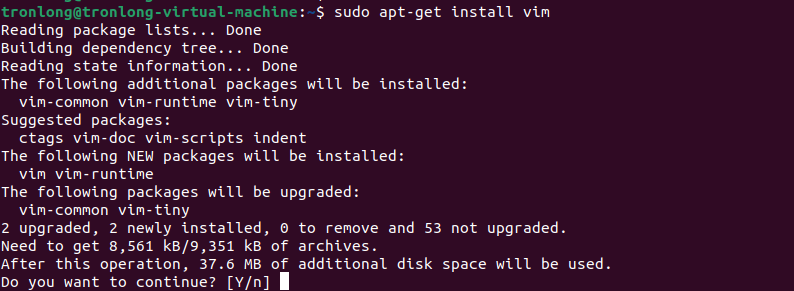

（34） 安裝vim。系統自帶的文本編輯工具為vi，vim屬于vi的升級版，請執行如下命令安裝vim工具。

Host# sudo apt-get install vim

圖 47

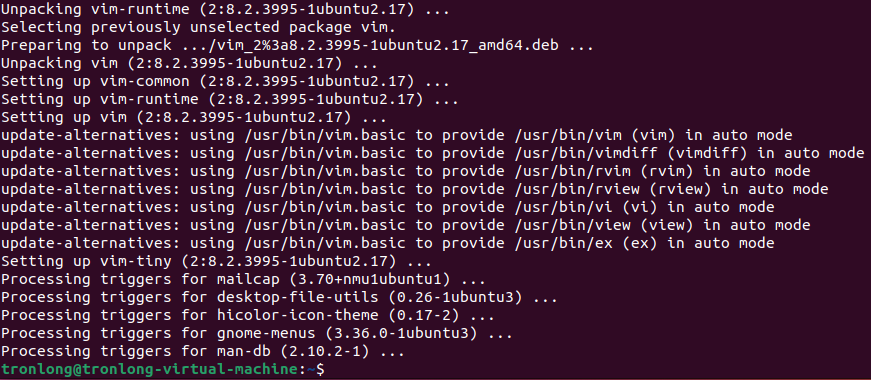

輸入Y，繼續安裝。

圖 48

至此，系統安裝完畢。

（35） 如連接網線后，虛擬機不能連接互聯網，請?jiān)赪indows下執行如下步驟。如可正常連接互聯網，則可以跳過此步驟。

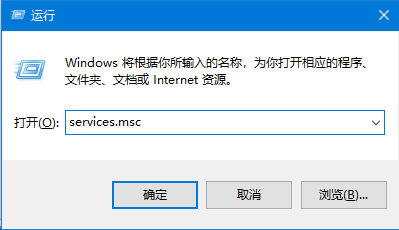

a) 在Windows下按"WIN + R"鍵，在空白處輸入"services.msc"，然后點擊“確定”，如下圖所示。

圖 49

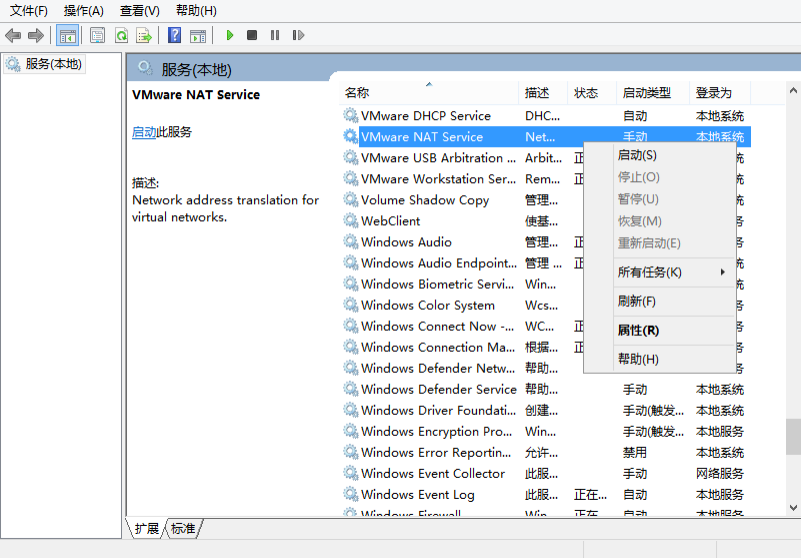

b) 在彈出Windows服務窗口，找到"VMware NAT Service"，右鍵并選擇“屬性(R)”，如下圖所示。

圖 50

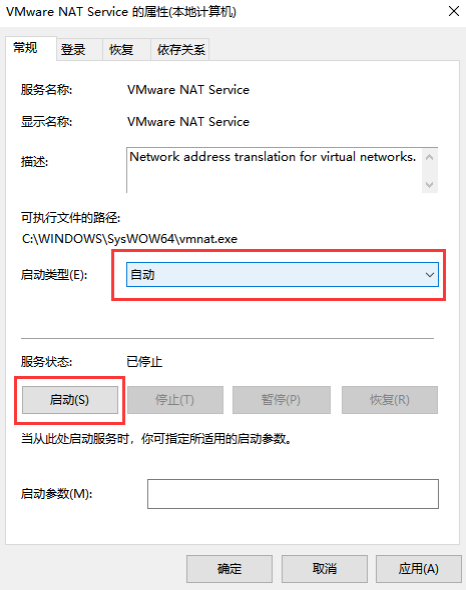

c) 啟動類型選擇“自動”，在服務狀態欄點擊“啟動(S)”，然后點擊“確定”，如下圖所示。

圖 51

安裝虛擬機工具

若未安裝虛擬機工具，進入系統后，屏幕將無法全屏顯示，且不能通過共享目錄以及拖曳方式在Windows和虛擬機Ubuntu系統之間傳輸文件。如下為安裝虛擬機工具操作步驟。

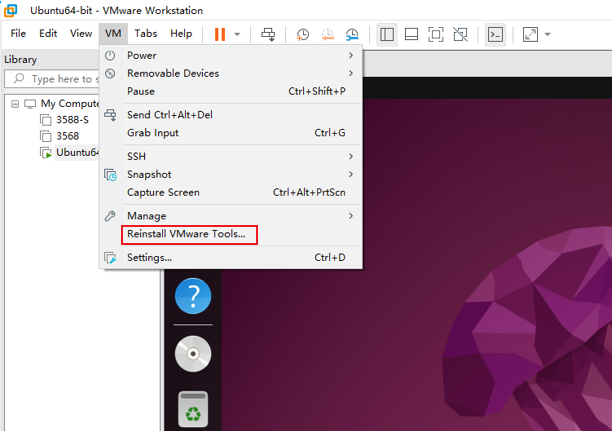

（1） 掛載虛擬機工具。點擊虛擬機菜單欄"VM -> Reinstall VMware Tools..."，如下圖所示。

圖 52

虛擬機工具掛載路徑為"/media/tronlong/VMware Tools/"，如下圖所示。

圖 53

（2） 解壓虛擬機工具。

輸入部分命令或者文件名后，可以使用鍵盤左邊的Tab補全鍵補全，連續點擊兩次后，系統會自動識別已有的文件名或者命令，自動補全或者提示選擇。

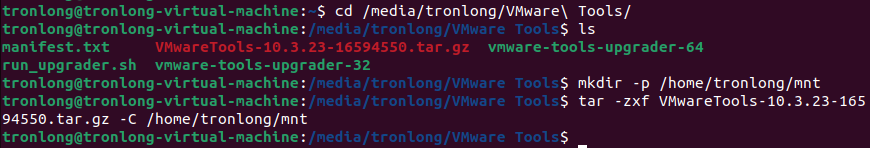

執行如下命令解壓虛擬機工具。

注意："VMware Tools"目錄字符串中間有空格，請使用鍵盤左邊的Tab補全鍵補全路徑，在命令行中實際體現為"VMware Tools"。"/home/tronlong/mnt/"為新建的臨時文件夾。

Host# cd /media/tronlong/VMware Tools/

Host# ls

Host# mkdir -p /home/tronlong/mnt

Host# tar zxf VMwareTools-10.3.23-16594550.tar.gz -C /home/tronlong/mnt

圖 54

（3） 安裝虛擬機工具。

執行如下命令安裝虛擬機工具。

Host# cd /home/tronlong/mnt/vmware-tools-distrib/

Host# ls

Host# sudo ./vmware-install.pl

圖 55

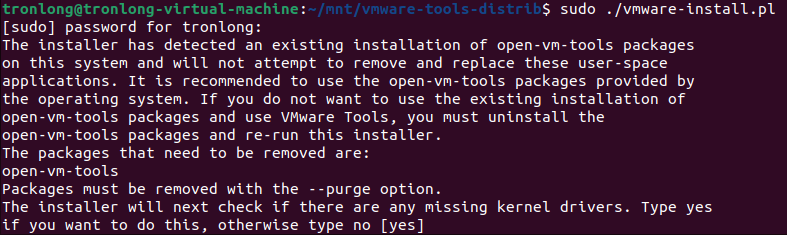

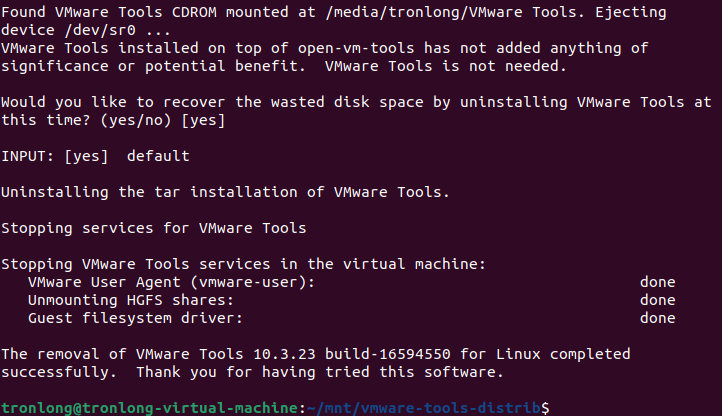

此時會詢問是否安裝，其默認為no，請輸入yes，然后按回車鍵，后續遇到的所有詢問均按回車鍵確認，等待安裝完成即可，如下圖所示。

圖 56

圖 57

設置虛擬機共享目錄

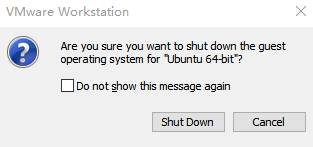

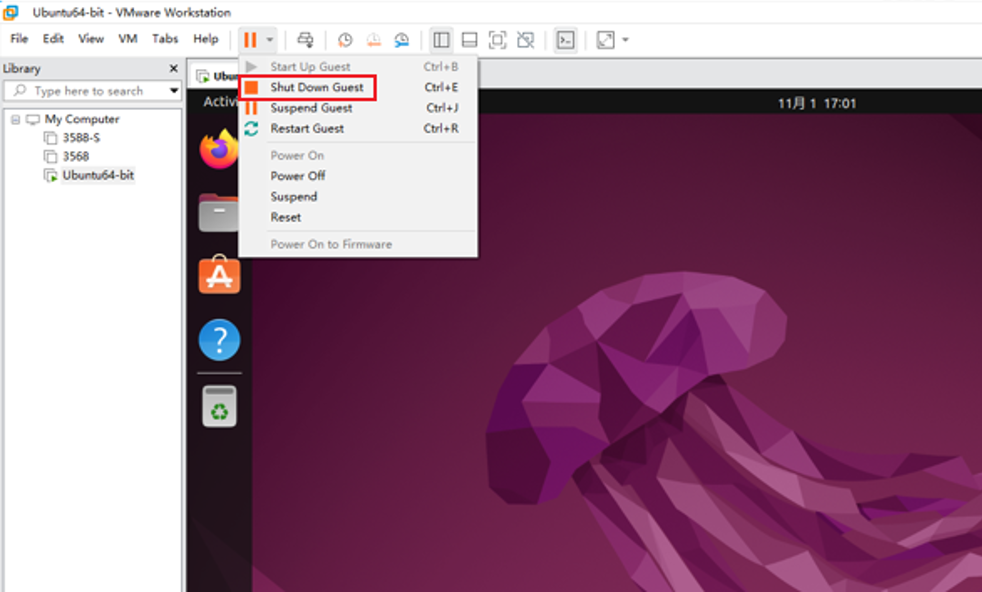

（1） 先點虛擬機菜單上方右邊的三角下拉按鈕，再點擊"Shut Down Guest"，關閉虛擬機，如下圖所示。

圖 58

圖 59

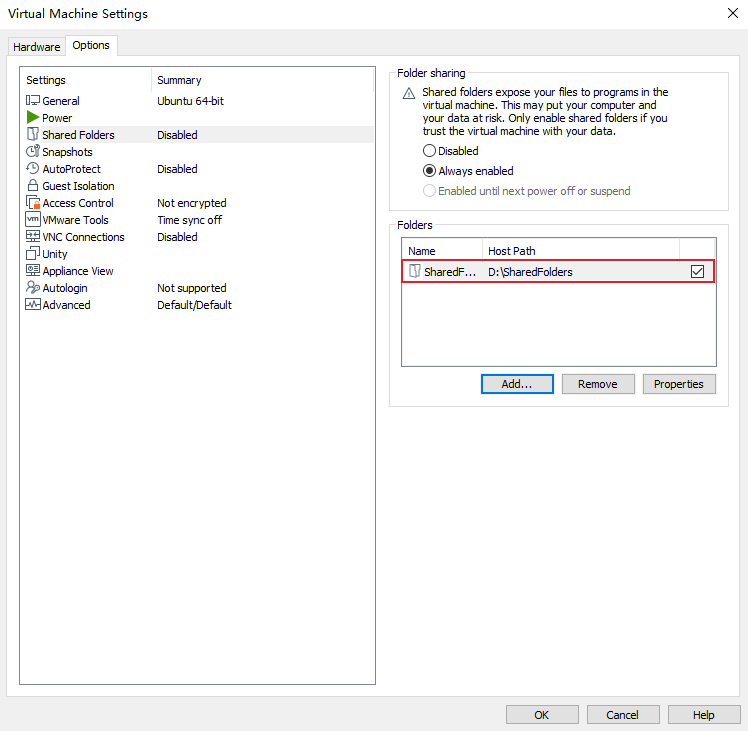

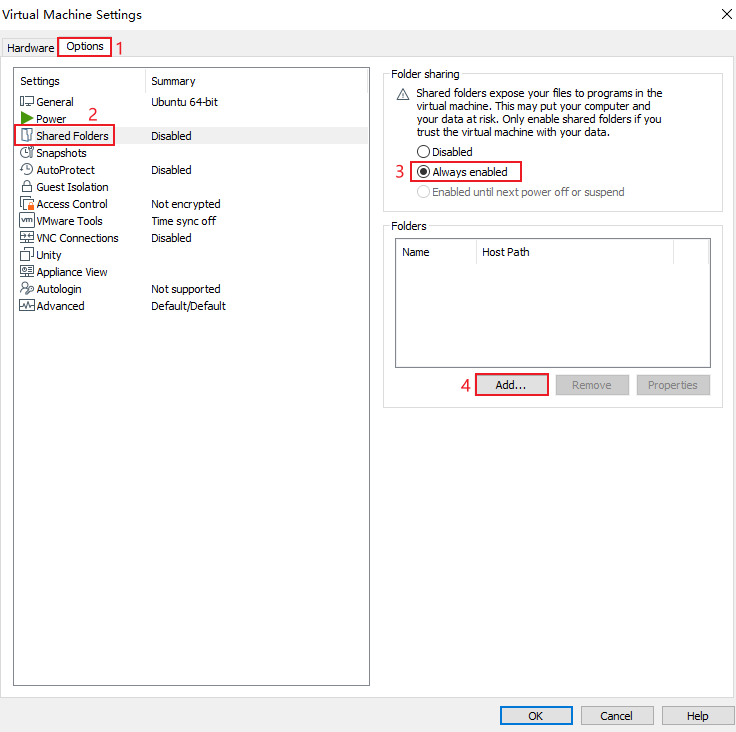

（2） 點擊"VM -> Settings…"進入設置界面，點擊"Options -> Shared Folders -> Always enabled -> Add…"，選擇路徑添加共享目錄（共享目錄可設置多個），然后點擊OK，如下圖所示。

圖 60

圖 61

此處共享目錄命名為SharedFolders，如下圖所示。

圖 62

（3） 重新啟動并登錄Ubuntu系統，執行如下命令，確定共享文件夾是否已設置。

Host# vmware-hgfsclient

圖 63

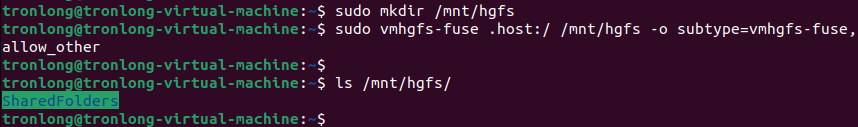

（4） 執行如下命令后，可在"/mnt/hgfs/"下看到共享目錄，即可通過共享目錄傳輸文件，如下圖所示。

Host# sudo mkdir /mnt/hgfs

Host# sudo vmhgfs-fuse .host:/ /mnt/hgfs -o subtype=vmhgfs-fuse,allow_other

圖 64

（5） 執行如下命令，修改fstab配置文件，虛擬機啟動后將自動掛載已設置的共享目錄。

Host# sudo vim /etc/fstab

圖 65

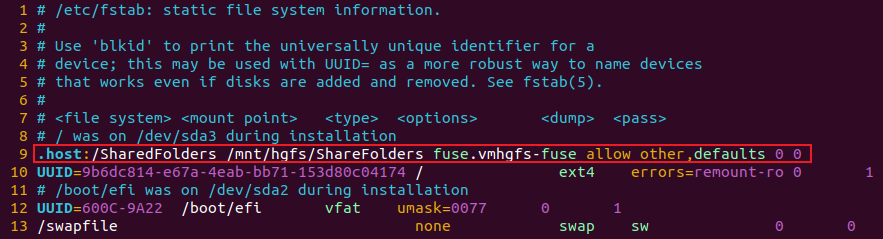

修改內容如下：

.host:/SharedFolders /mnt/hgfs/SharedFolders fuse.vmhgfs-fuse allow_other,defaults 0 0

圖 66

詳細的代碼跟資料可以在我們的公眾號（Tronlong創龍科技）找到哦，在資料下載里面查找就好，如果找不到或者還有別的疑問可以直接詢問我們的技術人員。

由于篇幅太長資料分為上中下三分部，感興趣的可以點擊主頁看完整資料。
