前 言

本文旨在為用戶提供一套完整的嵌入式開發環境搭建指南，包括VMware虛擬機安裝、Ubuntu系統配置、Windows調試工具安裝等，確保用戶能夠順利搭建起嵌入式開發所需的環境。

開發環境

Windows開發環境：Windows10 64bit

Linux開發環境：VMware16.2.5、Ubuntu22.04.4 64bit

術語表

為便于閱讀，下表對文檔出現的關鍵術語進行解釋；對于廣泛認同釋義的術語，在此不做注釋。

評估板簡介

創龍科技TL3506-EVM是一款基于瑞芯微RK3506J/RK3506B處理器設計的3核ARM Cortex-A7 + ARM Cortex-M0國產工業評估板，主頻高達1.5GHz。評估板由核心板和評估底板組成，核心板CPU、ROM、RAM、電源、晶振等所有元器件均采用國產工業級方案，國產化率100%。同時，評估底板大部分元器件亦采用國產工業級方案，國產化率約為99%（按元器件數量占比，數據僅供參考）。核心板經過專業的PCB Layout和高低溫測試驗證，支持選配屏蔽罩，質量穩定可靠，可滿足各種工業應用環境要求。

評估板接口資源豐富，引出2路Ethernet、3路USB2.0、2路CAN-FD、RS485、RS232等通信接口，同時引出LVDS OUT、MIPI DSI、HDMI OUT、TFT LCD、HP OUT/MIC IN等音視頻多媒體接口。評估板板載WiFi模塊，支持選配4G模塊、PLP斷電保護模塊，并可選配外殼直接應用于工業現場，方便用戶快速進行產品方案評估與技術預研。

評估板硬件資源圖解1

評估板硬件資源圖解2

LinuxSDK安裝

由我司提供的LinuxSDK-[版本號].tar.gz開發包位于產品資料“4-軟件資料LinuxLinuxSDK”目錄下，基于瑞芯微的RK3506_LINUX6.1_SDK_Release_V1.1.0_20241128開發。

安裝依賴軟件

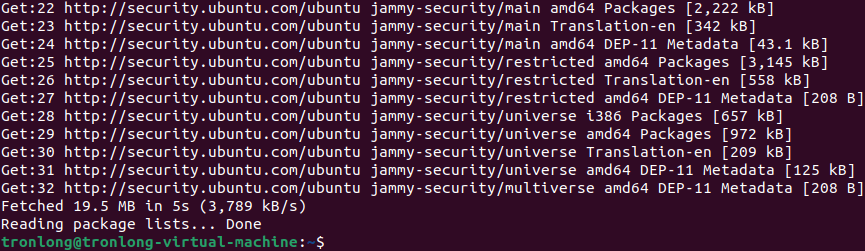

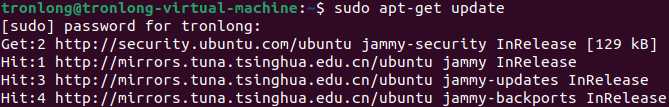

請先執行如下命令，更新軟件列表。

Host# sudo apt-get update

圖 67

圖 68

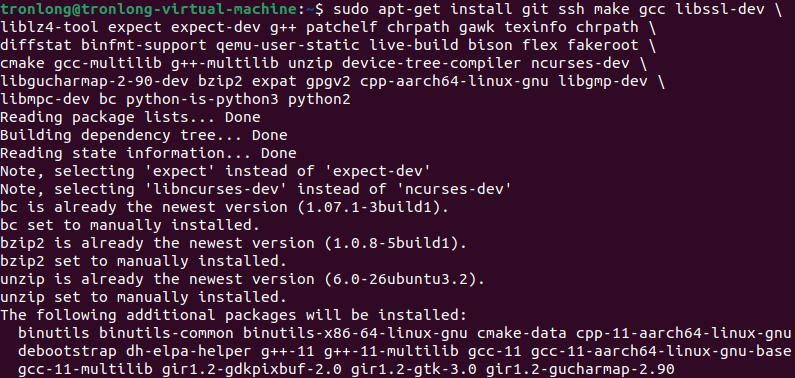

執行如下命令，安裝LinuxSDK開發包依賴軟件。

備注：安裝過程中，請保證Ubuntu可正常訪問互聯網，若提示"*** is already the newest version ***"表示該軟件已安裝，請忽略。

Host# sudo apt-get install git ssh make gcc libssl-dev

liblz4-tool expect expect-dev g++ patchelf chrpath gawk texinfo chrpath

diffstat binfmt-support qemu-user-static live-build bison flex fakeroot

cmake gcc-multilib g++-multilib unzip device-tree-compiler ncurses-dev

libgucharmap-2-90-dev bzip2 expat gpgv2 cpp-aarch64-linux-gnu libgmp-dev

libmpc-dev bc python-is-python3 python2

圖 69

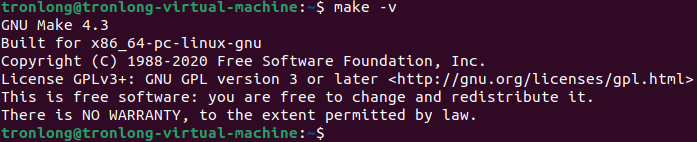

執行如下命令，檢查主機的Make版本（需安裝Make 4.0及以上版本）。

Host# make -v

圖 70

執行如下命令，檢查主機的Python版本（需安裝Python3.6及以上版本）。

Host# python3--version

圖 71

執行如下命令，檢查主機的LZ4版本（需安裝LZ4 v1.7.3及以上版本）。

Host# lz4 -v

圖 72

解壓LinuxSDK

打開Ubuntu，執行如下命令，創建RK3506工作目錄。

Host# mkdir -p/home/tronlong/RK3506

圖 73

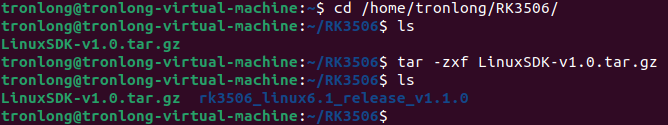

請將Linux開發包拷貝至RK3506工作目錄，執行如下命令，將LinuxSDK-[版本號].tar.gz開發包解壓至RK3506工作目錄。耗時約5min后解壓完成，生成rk3506_linux6.1_release_v1.1.0文件夾，即為LinuxSDK源碼目錄。

備注：LinuxSDK版本號以實際情況為準。

Host# cd /home/tronlong/RK3506/

Host# tar -zxf LinuxSDK-v1.0.tar.gz

圖 74

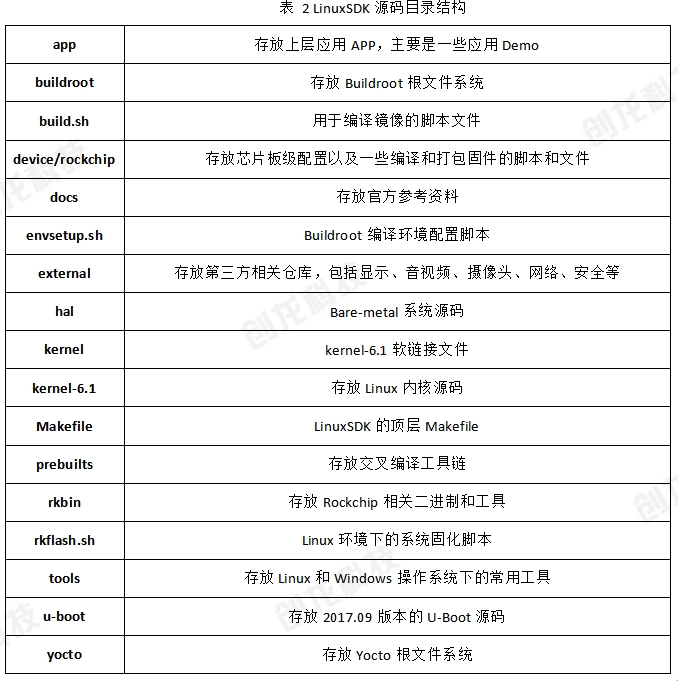

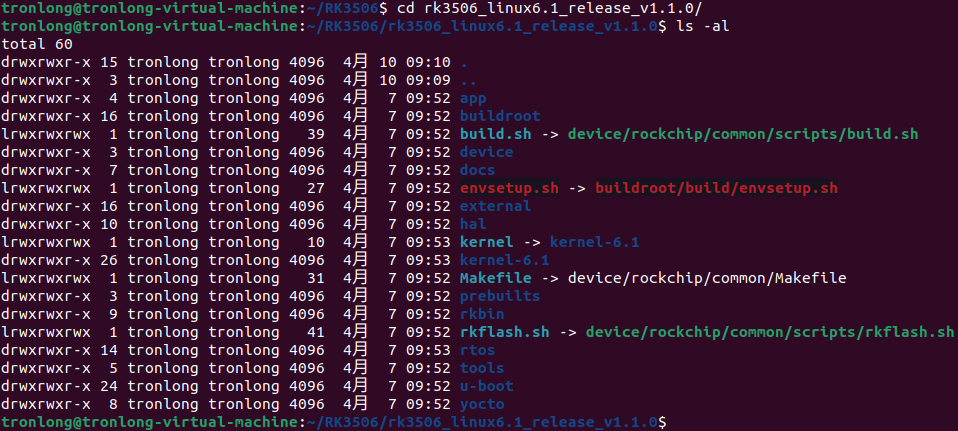

執行如下命令，查看當前LinuxSDK源碼目錄。

Host# cd rk3506_linux6.1_release_v1.1.0/

Host# ls -al

圖 75

解壓Buildroot dl壓縮包

請將產品資料“4-軟件資料LinuxLinuxSDK”目錄下的dl.tar.gz壓縮包拷貝至RK3506工作目錄。dl.tar.gz為Buildroot dl目錄壓縮包，用于存放從官網下載的開源軟件包，LinuxSDK編譯時可從該目錄獲取開源包，以節約下載時間，提高編譯效率，且能避免因網絡環境差異導致編譯Buildroot失敗的問題。

圖 76

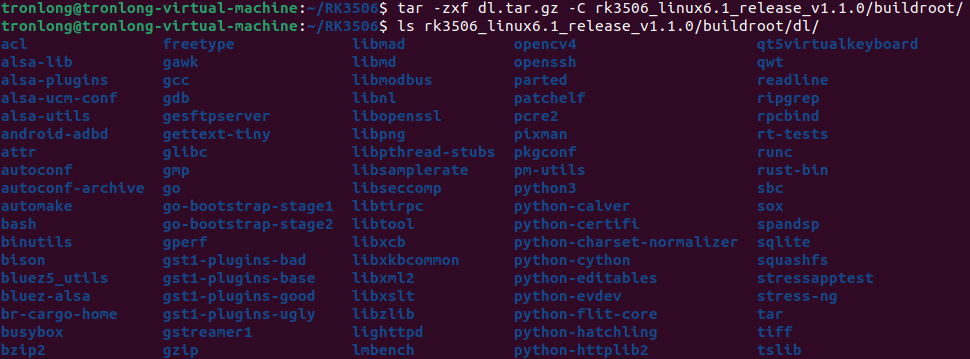

執行如下命令將dl.tar.gz壓縮包解壓至LinuxSDK源碼目錄。解壓后可在LinuxSDK源碼目錄的"buildroot/dl"目錄下看到多個Buildroot系統工具源碼壓縮包。

Host# tar -zxf dl.tar.gz -C rk3506_linux6.1_release_v1.1.0/buildroot/

Host# ls rk3506_linux6.1_release_v1.1.0/buildroot/dl/

圖 77

詳細的代碼跟資料可以在我們的公眾號（Tronlong創龍科技）找到哦，在資料下載里面查找就好，如果找不到或者還有別的疑問可以直接詢問我們的技術人員。

由于篇幅太長資料分為上中下三分部，感興趣的可以點擊主頁看完整資料。
