TPS25940xx-Q1 電子保險絲電源開關是緊湊、功能豐富的電源管理器件，具有一整套保護功能。寬工作范圍允許控制許多常用的直流總線電壓。集成的背靠背 FET 提供雙向電流控制，使該器件非常適合具有負載側保持能量的系統，這些能量不能回流到發生故障的電源總線。

負載、電源和器件保護具有許多可編程功能，包括過流、dV o /dt 斜坡和過壓、欠壓閾值。對于系統狀態監控和下游負載控制，該器件提供 PGOOD、FLT 和精確的電流監控輸出。精確的可編程欠壓、過壓閾值和模式簡化了電源管理設計。
*附件：tps25940-q1.pdf

TPS25940xx-Q1 監視器 V （印度） 和 V （出） 在 V （印度） < （V （出） – 66 毫伏）。此功能支持電源總線保護，防止輸出短路至電池故障期間的過壓。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C5
• 2.7V 至 18V 工作電壓，20V（最大值）
• 總 R 上 ： 42 mΩ（典型值）
• 0.6A 至 5.3A 可調電流限制 （±8%）
• IMON 電流指示器輸出
  • TPS25940-Q1/TPS25940L-Q1 的準確度為 ±8%
• 可調欠壓、過壓閾值 （±2%）
• 反向電流阻斷
• 1μs 反向電壓關斷
• 可編程 dV o /dt 控件
• 電源正常和故障輸出
• 電池短路保護
• 對地短路保護
• TPS25940-Q1/TPS259401A-Q1：自動重試
• TPS25940L-Q1：閉鎖

參數

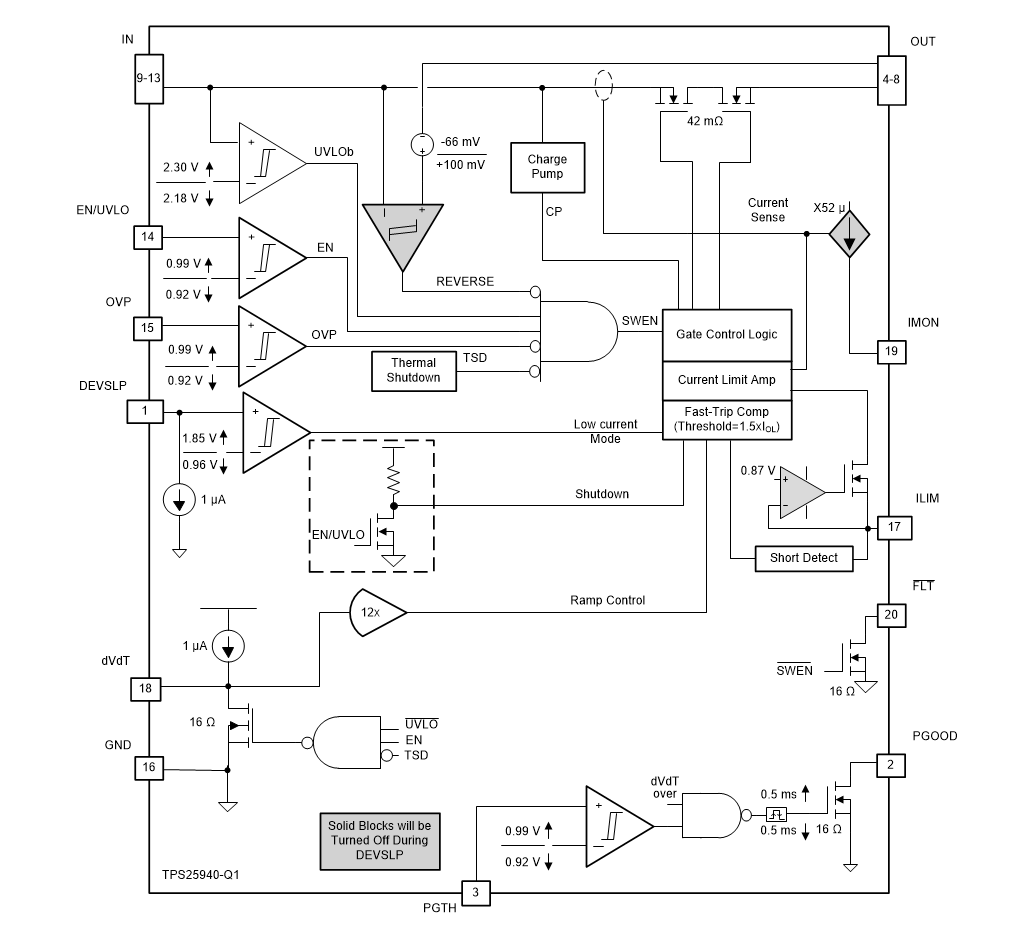

方框圖

1. 產品概述

TPS25940-Q1是一款智能電子保險絲（eFuse），專為汽車應用設計，提供過流保護、短路保護、過電壓保護、欠電壓保護以及反向電流阻斷等功能。該器件支持2.7V至18V的工作電壓范圍，具備AEC-Q100認證，適用于汽車信息娛樂系統、ADAS攝像頭和雷達傳感器、USB集線器、電源多路復用以及保持電源管理等應用。

2. 主要特性

• ?AEC-Q100認證?：適用于汽車級應用。
• ?寬工作電壓范圍?：2.7V至18V。
• ?可調電流限制?：0.6A至5.3A可調，精度±8%。
• ?過壓/欠壓保護?：可編程的過電壓和欠電壓閾值，精度±2%。
• ?反向電流阻斷?：當V(IN) < (V(OUT) - 66mV)時提供真正的反向電流阻斷。
• ?熱關斷與自動重試?：TPS25940-Q1和TPS259401A-Q1具備自動重試功能，TPS25940L-Q1則具有鎖存關斷功能。
• ?精確電流監測?：提供IMON引腳，用于輸出與電流成比例的電壓信號。
• ?電源良好和故障輸出?：PGOOD和FLT引腳分別用于指示電源狀態和故障狀態。

3. 電氣特性

• ?總導通電阻?：典型值為42mΩ。
• ?供電電流?：在使能狀態下，V(IN) = 3V時的典型值為210μA，V(IN) = 18V時的典型值為270μA。
• ?關斷電流?：在禁用狀態下，V(IN) = 18V時的典型值為8.18μA。
• ?過流限制?：可通過外部電阻R(ILIM)編程，范圍從0.55A到5.62A。
• ?熱關斷閾值?：典型值為160°C。

4. 功能描述

• ?使能和欠電壓鎖定?：EN/UVLO引腳控制內部FET的開關狀態，并可通過外部電阻分壓器編程欠電壓鎖定閾值。
• ?過電壓保護?：OVP引腳用于設置過電壓保護閾值，當OVP引腳電壓超過設定閾值時，內部FET將關閉。
• ?熱插拔和浪涌電流控制?：dVdT引腳通過外部電容器控制輸出電壓的上升斜率，從而限制浪涌電流。
• ?過載和短路保護?：設備監測負載電流，并在發生過載或短路時采取相應的保護措施。
• ?故障響應?：FLT引腳在發生欠電壓、過電壓、反向電流或熱關斷事件時變?yōu)榈碗娖健?/li>

5. 應用領域

• 汽車信息娛樂系統
• ADAS攝像頭和雷達傳感器
• USB集線器
• 電源多路復用
• 保持電源管理

6. 布局與熱設計

• ?布局指南?：建議將輸入和輸出電容器放置在靠近器件引腳的位置，以最小化寄生電感的影響。高電流路徑應使用寬跡線，并盡可能短。
• ?熱考慮?：為確保熱性能，建議將器件的熱焊盤直接焊接到電路板的接地平面上。

7. 設計資源與支持

• 提供WEBENCH?設計軟件和TPS25940設計計算器以輔助設計。
• 可通過TI的E2E支持論壇獲取技術支持和設計幫助。
