優化GNSS定位效率需掌握科學調試方法。本文將以Air8000核心板為例，分享定位調試從原理到實踐，提供系統化解決方案，讓您的設備實現穩定、精準、快速定位。

一、定位相關基礎知識

1.1 GPS工作原理簡介

1）GPS技術的發展歷程

全球定位系統（GPS）起初由美國國防部開發，用于提供精確的定位和導航信息。隨著時間推移，它從軍事應用擴展到商業和民間領域，實現了全天候、全球范圍內的精確地理位置服務。

2）GPS系統組成

GPS系統主要由三個部分構成：太空中的衛星群、地面控制站和接收器。衛星負責發送信號，地面控制站監測衛星運行狀態并進行數據修正，而接收器則用于接收信號并計算位置信息。

3）信號接收與定位計算

GPS接收器通過與至少四顆衛星的信號進行交差定位，借助衛星軌道數據、時間戳和用戶位置等信息，使用三角測量法計算出接收器的精確位置、速度和時間。

1.2 不同地球坐標系的區別

1）WGS-84坐標系

國際標準，GPS坐標（Google Earth使用或者GPS模塊）。即地球坐標系，國際上通用的坐標系。

設備一般包含GPS芯片或者北斗芯片獲取的經緯度為WGS-84地理坐標系。谷歌地圖采用的是WGS-84地理坐標系（中國范圍除外，谷歌中國地圖采用的是GCJ-02地理坐標系）。

2）GCJ-02坐標系

中國坐標偏移標準，Google Map、高德、騰訊使用。

GCJ-02坐標系即火星坐標系，WGS-84坐標系經加密后的坐標系。出于國家安全考慮，國內所有導航電子地圖必須使用國家測繪局制定的加密坐標系統，即將一個真實的經緯度坐標加密成一個不正確的經緯度坐標。

3）BD-09坐標系

百度坐標偏移標準，Baidu Map使用，GCJ-02坐標系經加密后的坐標系。

- Air8000定位糾偏 -

Air8000使用國際標準WGS-84坐標系，所以開發者在國內常見地圖定位時，會發現與實際情況有幾十米的誤差。

這并非模塊問題，而是國內地圖采用了非標坐標系所致。國內常見地圖如高德地圖使用GCJ-02坐標系，百度地圖使用BD-09坐標系。

因此開發者需要對Air8000輸出的經緯度進行糾偏處理，才能在國內的地圖上實現精確定位。

坐標系糾偏參考：http://www.openluat.com/GPS-Offset.html

二、GNSS報文格式

Air8000的GNSS輸出數據報文，符合NMEA-0183標準格式。

NMEA（National Marine Electronics Association）是美國國家海洋電子協會制定的標準通信協議，旨在解決航海電子設備間的數據互通問題。其核心價值在于通過統一接口規范，實現不同廠商設備（如GPS、雷達、聲吶）的兼容性，提升系統集成效率。

2.1 通用NMEA語句類型

2.2 NMEA語句格式

NMEA-0183協議采用ASCII碼來傳遞GPS定位信息，我們稱之為幀。

幀格式形如：$aaccc,ddd,ddd,…,ddd*hh(CR)(LF)

“$”：幀命令起始位；

aaccc：地址域，前兩位為識別符，后三位為語句名；

ddd…ddd：數據；

“*”：校驗和前綴（也可以作為語句數據結束的標志）；

hh：校驗和（check sum），$ 與*之間所有字符 ASCII 碼的校驗和（各字節做異或運算，得到校驗和后，再轉換 16 進制格式的 ASCII 字符）；

(CR)(LF)：幀結束，回車和換行符。

核心語句和字段解析可參考下方擴展知識：

三、GNSS測試環境

有部分用戶，需要測試Air8000內部GNSS的穩定性，但因?yàn)锳ir8000的UART2（也就是GPS對應的串口）RX不能直接和外部通訊，只能通過Cat.1主控給它發指令控制。

所以使用我們提供的測試工具，不能直接測試100次或者1000次冷熱啟動，需要使用Lua腳本控制模塊對接PC端測試工具。如果只是想看看CN值、當前位置，那可以直接接UART2的TX出來對接PC端工具。

軟件環境及最新實操教程詳見：

https://docs.openluat.com/air8000d/luatos/app/gnss/gps_debug/

本文主要講解硬件環境及測試工具相關要點，后續會分享測試工具的詳細用法。

3.1 硬件環境

1）主要硬件準備

Air8000核心板+GPS天線套件；

支持?jǐn)?shù)據傳輸?shù)?a target="_blank">USB數據線；

TTL轉USB工具；

Win10及其以上PC電腦。

2）接線要點說明

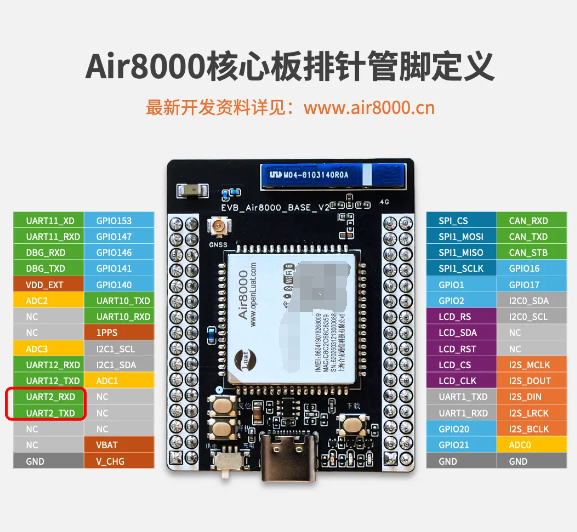

核心板套件組裝好連接USB數據線，將TTL轉USB連接到Air8000核心板的UART2上面。

需要注意的是需要將TTL轉USB的RX與核心板UART2的RX連接，TX與和核心板UART2的TX相連接（這是因?yàn)镚PS芯片串口與Cat.1芯片的串口是交叉相連的）。

連接好后如下圖所示：

3.2 GNSS PC端測試工具

1）工具下載鏈接

https://docs.openluat.com/air8000d/luatos/app/gnss/gps_debug

下載好的GNSS PC端測試工具為一個壓縮包，需要解壓后打開如圖所示EXE文件：

2）測試工具使用要點

打開測試工具后，可以看見如下界面：

選擇左上角的“打開串口”后，選擇對應的端口號以及波特率即可，Air8000的GPS對應的波特率為115200。其他的不用管，默認即可。

打開端口后，等待片刻，即可看見模塊定位成功輸出的位置信息以及其他信息，左上角為NMEA原始數據，下面的均為從NMEA數據中解析出的各種信息（注：此處地圖視圖需要電腦鏈接網絡，才可找到對應經緯度的坐標)。

如果沒有輸出經緯度：則證明GNSS未打開，需要檢查腳本 GPS電源是否打開，如果長時間沒有定位成功，可以參考教程“Air8000無法定位情況分析”進行排查。

如果連接成功，則可以看到下面的現象：

測試工具更多操作詳見：https://docs.openluat.com/air8000/luatos/app/gnss/gnss_test/

今天的內容就分享到這里了~
