產品端（或sink受電端）使用Type-C接口連接充電器獲取它的9V、10V等電壓給產品供電，可以使用充電器的大電流直接供電，相比于傳統的每個產品搭配一個充電器的方式更加的簡單，相較于使用5V升壓到9V等方式，這種既沒有發熱，而且電流也可以做到更大。

取電芯片應用場景及注意事項：

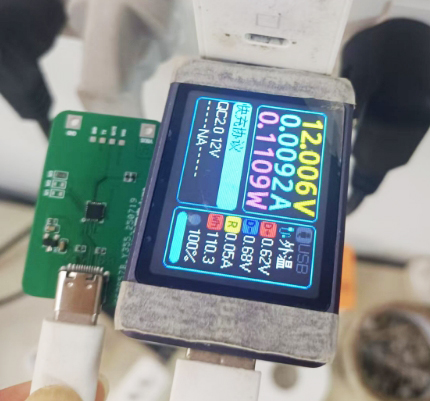

例如，使用快充取電芯片XSP25獲取9V給產品供電。在規格書中可以看到，芯片支持多種快充協議、支持電壓范圍也非常廣，比如PD、QC、SSCP、AFC、FCP協議等，電壓有5V、9V、10V、11V、12V、15V、20V等。同時XSP25還具備電壓自動向下兼容功能，例如我們設置的電壓為20V,連接的快充適配器支持的最大電壓檔位為12V芯片自動誘騙出12V,以此類推

芯片為什么需要支持這么多協議呢？

比如12V這個電壓，在PD協議充電器里面有12V，在QC協議充電器也有12V，三星AFC充電器有9V，華為充電器有12V，其它如OPPO充電器都有這個電壓，而且每家支持的協議都不一樣，所以，為了使產品無論使用哪種充電器都可以使用12V，就需要選擇支持協議多的芯片，這樣才能讓產品更具有實用性。如果只使用協議少的，就會出現有的充電器可以，有的充電器不行的情況了。

串口Uart發送功率消息

XSP25芯片可以通過串口發送功率消息，這是一個很實用的功能。

產品上的MCU芯片可以通過讀取串口發送過來的電壓、電流數據，從而知道此時連接的充電器功率大小，進而調整對應的工作方式。

有些工程師首次使用Type-C取電芯片，不知道這個串口功能的作用，通過這篇文章可以詳細了解。

如上圖，是串口發送的電壓09、電流數據14（十六進制轉換成十進制就是09、20）。可以知道此時連接的充電器輸出的電壓是9V，電流最大是2A。

此時，產品MCU可以通過這個數據，控制負載大小或充電電流，為什么要控制負載呢？

因為，當負載功率開啟后，如果超過9V2A后，充電器就會開啟過流保護，關閉輸出到0V。

應用場景

燈具產品: 燈具產品通常需要大功率供電，使用XSP25芯片可通過串口讀取充電器功率信息，根據讀到的充電器功率信息來調整燈的亮度，防止因為功率過大導致充電器復位重啟不充電。

智能穿戴設備：通過XSP25從充電器獲取5V或9V電壓給產品快速供電，滿足低功耗設備的續航需求

小型家電設備：包括直發梳子、加熱水杯、筋膜槍、無線充電設備等，這些設備通常功率較大，若連接的充電器功率不足會導致設備無法正常工作

智能家居與外圍設備：如智能音響、卷發器、吸塵器等，需通過Type-C接口獲取電力并兼容多種快充協議。該芯片支持通過串口通訊獲取充電器功率信息，外部MCU可根據功率調整負載，優化充電效率并降低設備功耗

總之，在產品端使用取電芯片，需要留意支持多少種快充協議，支持多少電壓范圍，是否可以讀取功率消息等，盡量選用功能齊全的產品，可以大大減少開發周期，還可以使產品更具有兼容性和實用性。
