本案例是開疆智能Modbus轉profinet網關連接信捷PLC的配置案例，其中西門子1200PLC作為Profinet主站，信捷PLC作為Modbus從站，中間通過網關進行通信轉換。

配置過程：

首先配置信捷PLC作為從站

一、PLC準備：

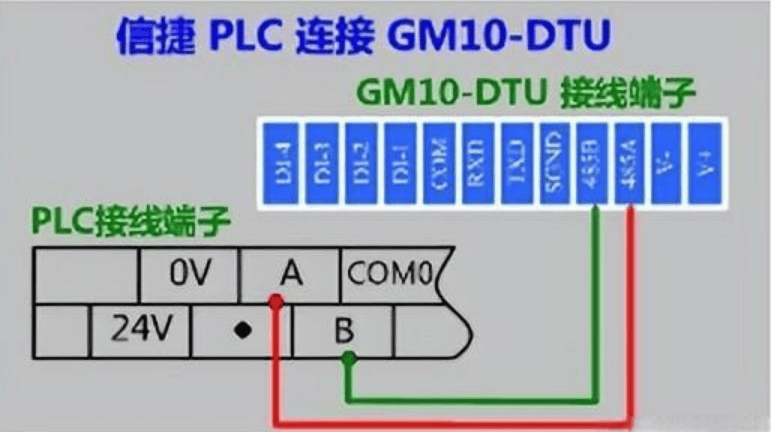

PLC連接電源（注意電源是24VDC還是220VAC），將編程電纜插上PLC的COM1口，另一端連電腦的COM口（或是USB-232線），PLC的485串口(COM2口A/B端子）連接到遠程DTU的485A和485B接線端子。

二、PLC的 modbus遠程從站創建

打開《XC系列編程工具》編程軟件，點擊右上角的“文件”選擇“創建新工程”。在彈出的窗口中選擇匹配的PLC型號，這里我選擇的是“XC3-24”。進入軟件后在左側功能框中單擊“PLC串口”彈出“PLC1-串口 設置”對話框如下。選擇“串口2” Modbus站號默認為1，將串口改為9600/8/1/無。

完成上面的操作其實信捷PLC的modbus從站功能就已經創建好了?，F(xiàn)在我們執行“寫入PLC”操作，將配置寫入到所連的PLC。

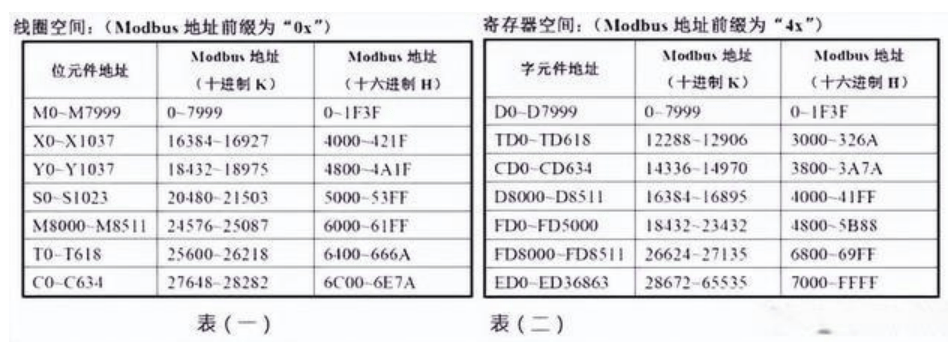

這里需要說明的是，信捷PLC已經集成Modbus協議集，支持Modbus協議通訊主、從機模式，并將其內部的寄存器和Modbus寄存器做了對應，這里我們使用的是其從站模式?？删幊?a target="_blank">控制器內部元件編號與對應的Modbus地址編號如下表示：

注意：PLC程序下載后一定要重啟，配置才會生效。

網關配置：

打開網關配置軟件并且新建項目“”點擊新建，選擇PN2MRM

PORT0設置網關的Profinet參數（設備名稱及IP地址，新版本已改為Profinet主站分配）

設置網關modbus一側的配置參數。首先是485參數，包括波特率，數據位，奇偶校驗等。

從前面可看到PLC波特率為9600，數據位8停止位1無校驗，網關參數默認即可。

添加從站地址1

右鍵添加功能碼，PLC作為從站支持01，03，05，06以及16功能碼

添加所需要的功能碼如03功能碼讀保持寄存器。

填寫對應的寄存器地址和寄存器數量

打開Profinet組態軟件并導入網關GSD文件

添加網關模塊，設置設備名稱及IP地址

最后設置Profinet一側的輸入輸出長度與地址，和Modbus數據長度匹配就好。

確認無誤后將組態下載進入PLC并將從站設備名稱及IP分配給網關即可。
