RS232轉Profinet網關在斑馬掃碼槍與S7-1200 PLC通信中的應用

在工業自動化領域，實現設備間的高效通信是提升生產線智能化的關鍵。本文將詳細介紹如何通過RS232轉Profinet網關，將斑馬（Zebra）掃碼槍接入西門子S7-1200 PLC系統，完成數據采集與控制的閉環管理。

一、協議轉換的必要性

RS232是一種傳統的串口通信協議，常用于掃碼槍、傳感器等設備，但其傳輸距離短、速率低，難以滿足現代工業網絡的需求。而Profinet是基于以太網的工業通信協議，具備高速、實時性強、支持多設備組網等優勢。通過RS232轉Profinet網關轉換，既能保留RS232設備的原有功能，又能將其無縫融入Profinet網絡，就像為老式收音機加裝藍牙模塊，使其兼容現代智能家居系統。

二、硬件連接與配置步驟

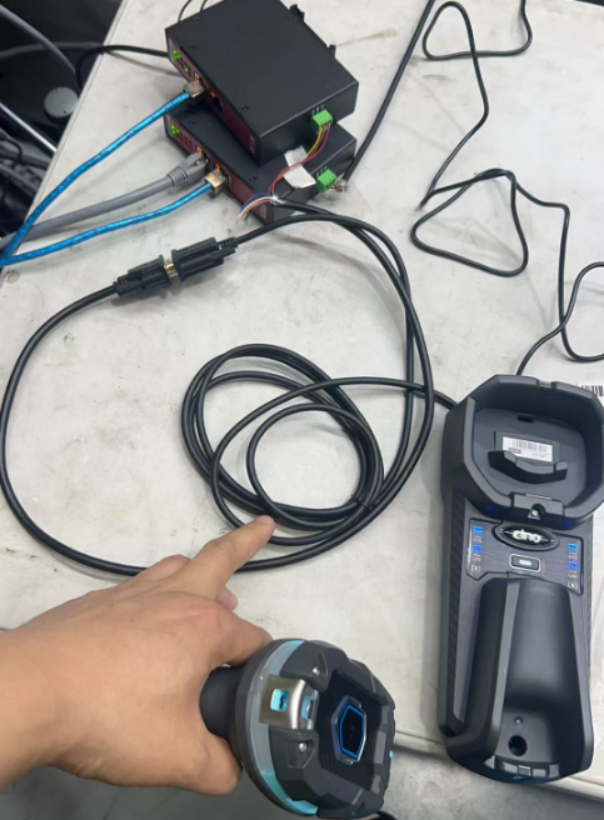

設備選型與物理連接

選擇兼容性強的RS232轉Profinet網關（如XD-PNR200），其RS232接口連接斑馬掃碼槍的串口，Profinet端口則通過標準RJ45網線接入S7-1200 PLC的以太網接口。PLC的通信口支持10/100Mb/s自適應，無需區分網線類型，如同家用路由器插線即用。

RS232轉Profinet網關參數配置

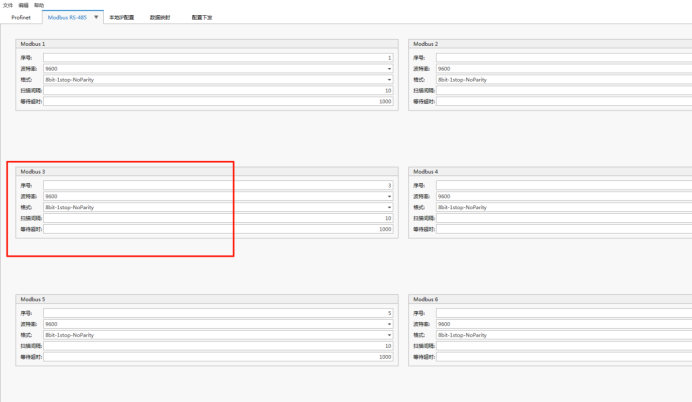

根據掃碼槍的通信參數（如波特率、數據位、停止位）配置RS232轉Profinet網關的串口端，確保與掃碼槍匹配。

Profinet端需設置IP地址與PLC同網段，并分配輸入/輸出字節數。部分RS232轉Profinet`網關支持即插即用，僅需設定最大字節數即可，類似設置Wi-Fi密碼般簡單。

PLC組態與GSD文件導入

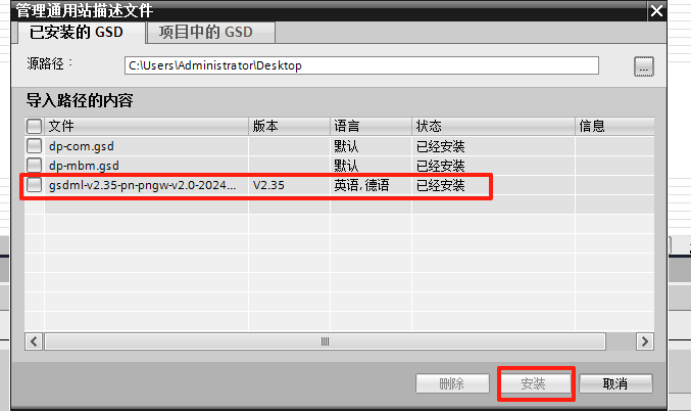

在西門子TIA博途軟件中，安裝RS232轉Profinet網關提供的GSD文件（設備描述文件），將其作為從站添加到Profinet網絡。隨后配置I/O映射，將掃碼槍傳輸?shù)臄?shù)據（如條形碼信息）映射到PLC的指定存儲區，如同為快遞柜分配專屬格口。

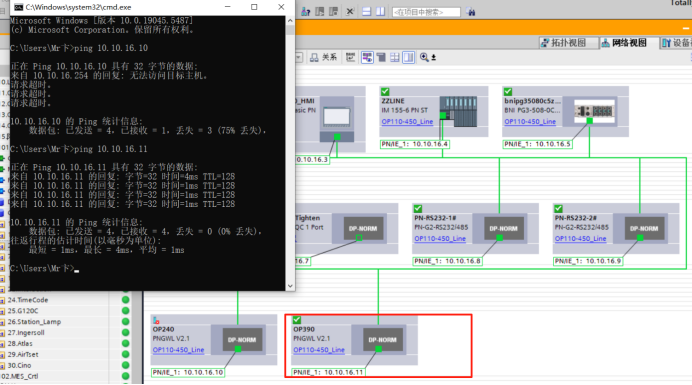

三、通信調試與故障排查

完成硬件和軟件配置后，需進行通信測試。若數據無法傳輸，可依次檢查：

物理連接是否松動，如網線或串口線接觸不良；

RS232轉Profinet網關與PLC的IP地址是否沖突，類似同一樓層兩個房間號重復；

掃碼槍的協議格式（如Modbus RTU或自定義ASCII）是否與RS232轉Profinet網關解析規則一致。

四、應用場景與效率提升

以汽車零部件生產線為例，斑馬掃碼槍通過RS232轉Profinet網關將零部件序列號實時傳輸至S7-1200 PLC，PLC根據數據觸發后續裝配或分揀動作。相比傳統手動記錄，該系統將識別速度提升至毫秒級，錯誤率降低90%以上，如同從人工檢票升級為高鐵閘機自動通行。

通過上述步驟，即使是非專業人員也能快速完成系統集成。這種協議轉換技術不僅適用于掃碼槍，還可擴展至其他RS232設備，為工廠數字化提供靈活、低成本的解決方案。
