賦能SiC碳化硅MOSFET電源應用：BTD25350MMCWR雙通道隔離型門極驅動器

——傾佳電子攜手基本半導體，為新能源與工業電源注入強“芯”動力

引言：解決功率系統核心痛點

在光伏逆變器、電動汽車充電樁、工業電源、AI算力電源，服務器電源，通信電源等高壓場景中，功率器件的可靠驅動與隔離保護直接決定系統性能與壽命。傳統驅動方案常面臨米勒效應誤導通、開關損耗高、抗干擾能力弱等挑戰。傾佳電子代理的基本半導體BTD25350MMCWR，憑借 10A峰值電流、5000Vrms隔離能力及專利米勒鉗位技術，為高端電力電子設計提供標桿級解決方案。

產品核心優勢解析

極致抗干擾與安全隔離

5000Vrms 加強絕緣（UL1577認證），8.5mm爬電距離，滿足光伏/車載高壓場景需求。

150kV/μs共模瞬態抗擾度（CMTI），徹底解決高頻開關下的誤觸發風險。

原副邊雙路欠壓保護（VCC/VDDx），確保異常供電時功率器件安全關斷。

業界領先的動態性能

峰值電流10A + 40ns傳輸延時，支持 1MHz高頻開關，顯著降低IGBT/SiC MOSFET開關損耗。

雙通道傳輸延時差異 <5ns，完美匹配半橋/全橋拓撲的精準時序控制。

獨家米勒鉗位技術（核心賣點）

集成 有源米勒鉗位（CLAMPx引腳），在關斷態建立 低阻抗路徑至VEE，吸收米勒電流，杜絕功率管誤導通（尤其解決SiC MOSFET的dV/dt敏感性問題）。

鉗位響應速度 <10ns，支持 -40~125°C全溫域 穩定運行。

靈活配置與高集成度

可編程死區時間（DT引腳）：通過外接電阻（20kΩ~100kΩ）設置 200ns~1μs死區，避免橋臂直通。

主動下拉功能：VDDx掉電時自動將門極電壓拉至 2.3V，防止器件意外導通。

SOW-18封裝兼容自動貼裝，單卷帶 1500pcs 包裝助力量產效率。

典型應用場景

領域 解決方案價值

組串式光伏逆變器 抑制母線電壓波動導致的米勒效應，提升MPPT效率與系統壽命。

大功率充電樁 高隔離耐壓+10A驅動能力，完美匹配SiC MOSFET的快速開關需求。

工業變頻器 雙通道獨立控制，支持電機相電流精準同步，降低諧波損耗。

UPS/服務器電源1MHz高頻能力減小磁性元件體積，40ns延時提升動態響應。

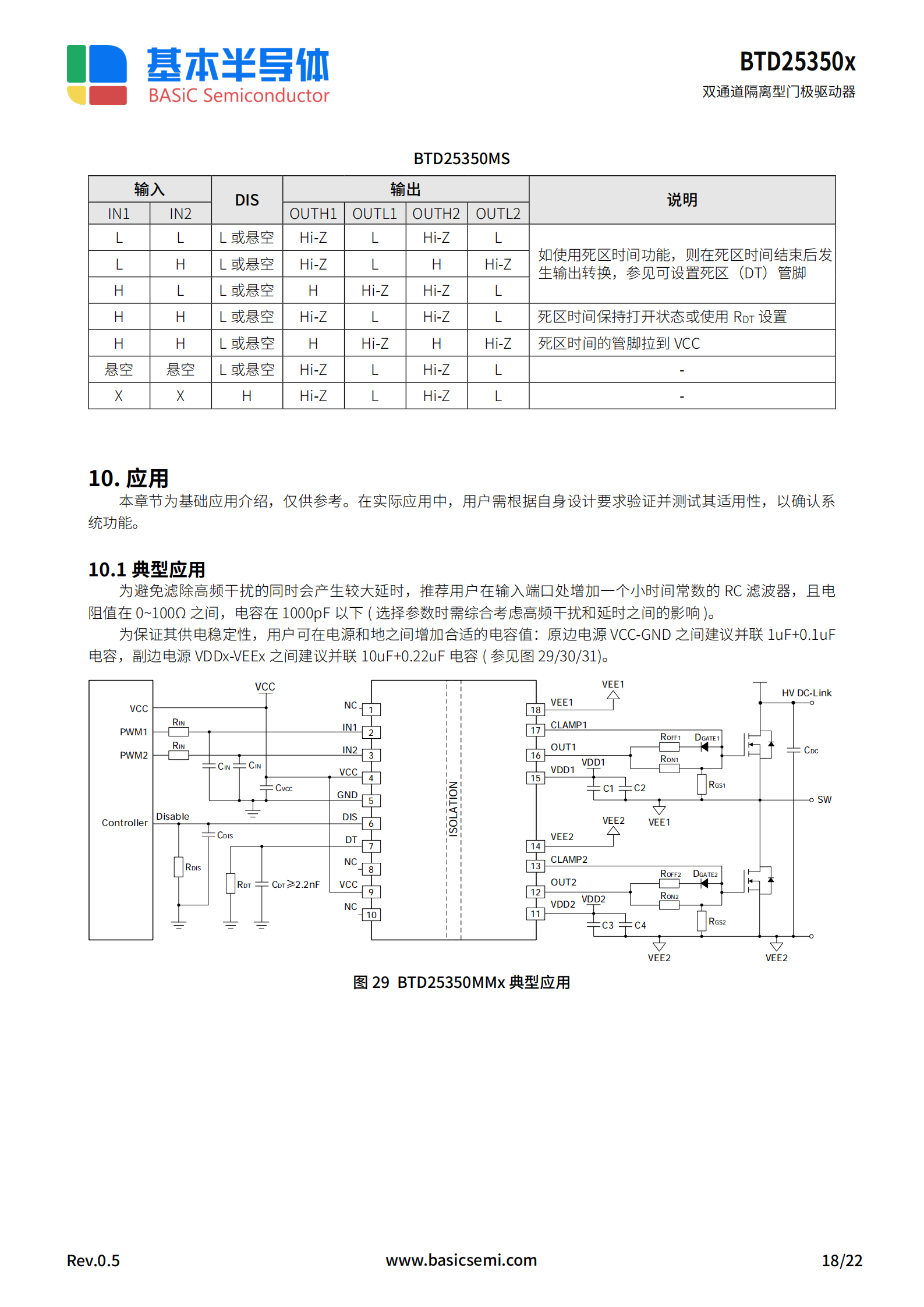

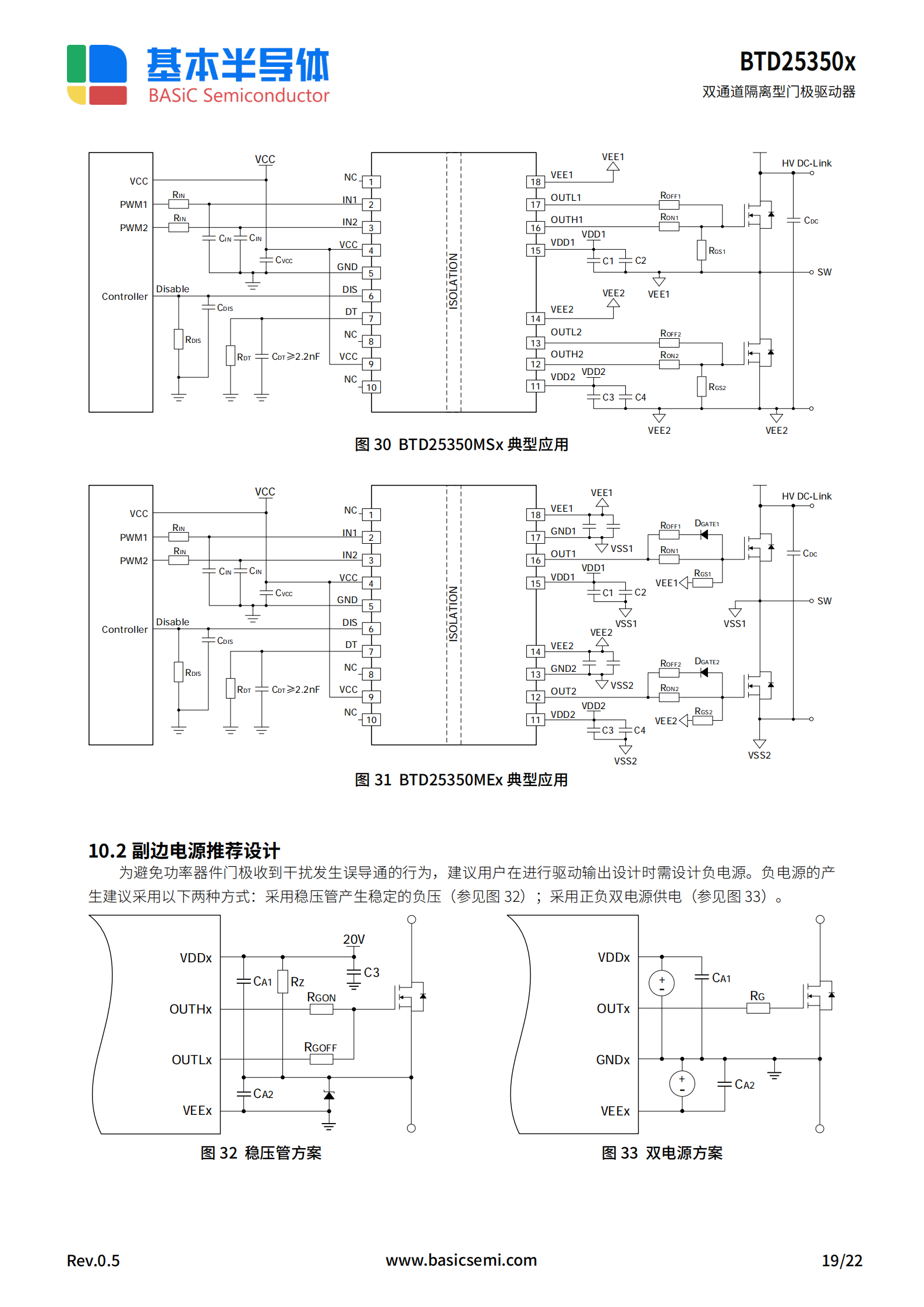

設計參考：BTD25350MMCWR典型應用電路

[控制器] → RC濾波器 → IN1/IN2 │ ├─ DIS (禁用控制，高電平關斷) ├─ DT (死區電阻設置) ↓ BTD25350MMCWR → [門極電阻] → IGBT/SiC MOSFET │ ├─ CLAMP1/2 → 功率管源極 (米勒電流吸收路徑) ├─ 10μF+0.22μF VDDx電容 ↓ [負壓生成電路] ←─ 推薦穩壓管或雙電源方案

設計貼士：

VCC電源端并聯 1μF+0.1μF 陶瓷電容，抑制原邊噪聲。

DT引腳增加 2.2nF 接地電容，避免死區設置受干擾。

為什么選擇傾佳電子？

專業分銷：基本半導體授權代理，確保正品與穩定供貨。

方案支持：提供參考設計、PCB布局指南及EMC優化建議。

快速響應：樣品24小時發貨，技術支持團隊7×12小時在線。

立即行動！
賦能您的下一代電力系統設計——
聯系傾佳電子獲取BTD25350MMCWR樣品及技術資料
