作為芯片燒錄領域的領導者，昂科技術在推出新版燒錄軟件之際，也對外宣布其兼容芯片型號列表得到了擴充。在新增的型號中，恩智浦半導體的通用微控制器MKV30F64VFM10赫然在列，該芯片現已能夠被昂科的通用燒錄平臺AP8000所支持。
MKV30F64VFM10微控制器系列是KinetisV系列中一款具備高度可擴展性的產品，它提供了高性能且具有成本競爭力的電機控制解決方案。該系列基于運行頻率為100MHz的Arm? Cortex?-M4內核構建，結合了浮點運算和數字信號處理(DSP)能力，打造出一個功能強大的平臺，能幫助客戶構建極具可擴展性的解決方案組合。其額外特性包括：
? 雙通道16位模數轉換器(ADCs)，在12位模式下采樣率高達1.2MS/s
? 高精度且靈活的電機控制定時器
? 卓越的處理效率，這款基于100MHz Arm? Cortex?-M4的器件配備浮點運算單元，且采用超小外形設計

MKV30F64VFM10

特征
? 性能
– 100MHz Arm Cortex-M4內核，具備DSP指令，每MHz可提供1.25 Dhrystone MIPS（ Dhrystone百萬條指令每秒）
? 存儲器及存儲器接口
– 最多128KB的嵌入式閃存和16KB的RAM
– 預編程的Kinetis閃存加載器，支持一次性的在系統工廠編程
? 系統外設
– 4通道DMA控制器
– 獨立的外部和軟件看門狗監視器
? 時鐘
– 晶體振蕩器：32-40kHz或3-32MHz
– 三個內部振蕩器：32kHz、4MHz和48MHz
– 帶鎖相環（FLL）的多用途時鐘發生器
? 安全與完整性模塊
– 硬件CRC模塊
– 每顆芯片配備128位唯一標識（ID）號
– 閃存訪問控制，用于保護專有軟件
? 人機接口
– 最多46個通用輸入/輸出（GPIO）
? 模擬模塊
– 兩個16位逐次逼近寄存器（SAR）ADC（12位模式下1.2MS/s）
– 一個12位DAC
– 兩個帶6位DAC的模擬比較器（CMP）
– 精確的內部電壓基準（32引腳QFN封裝中不提供）
? 通信接口
– 一個SPI模塊
– 兩個UART模塊
– 一個I2C：支持高達1Mbps的運行速率
? 定時器
– 一個6通道電機控制通用/PWM定時器
– 兩個2通道電機控制通用定時器，具備正交解碼器功能
? 工作特性
– 電壓范圍（包括閃存寫入）：1.71至3.6V
– 溫度范圍（環境）：-40至105°C

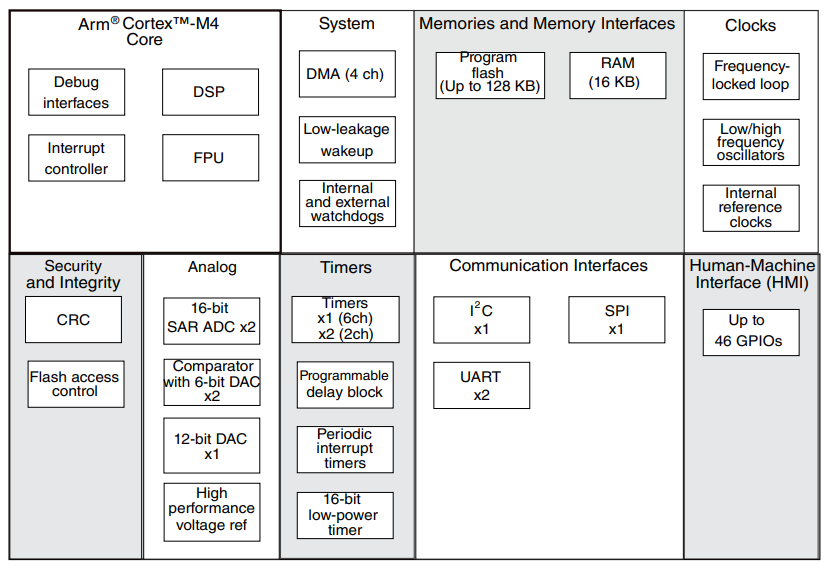

內部框圖

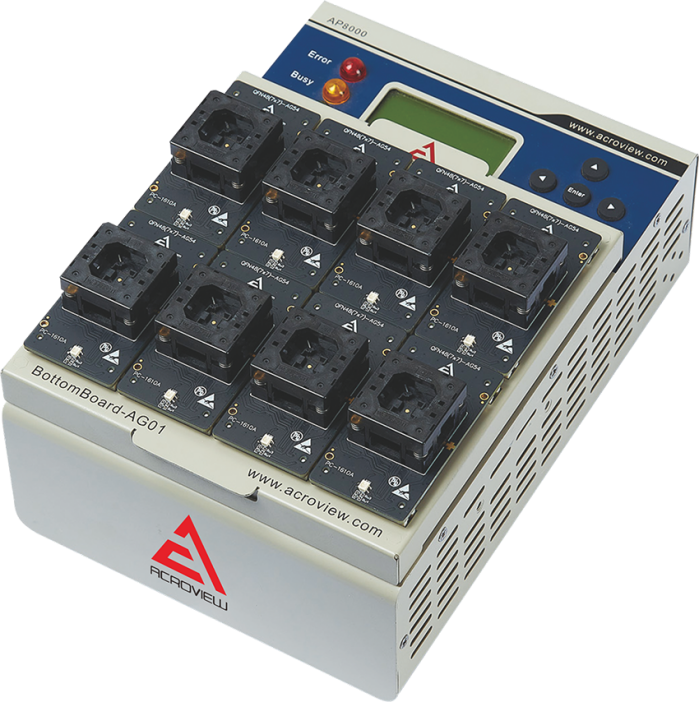

昂科技術自主研發的AP8000萬用燒錄器，已成為行業內具有標桿意義的專業燒錄解決方案。該設備支持靈活可調的一拖一及一拖八配置模式，并提供在線、離線雙工作模式，尤其針對eMMC、UFS等存儲芯片開發了專屬燒錄方案，可全面覆蓋恩智浦半導體全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000采用主機、底板、適配座三大核心模塊的創新模塊化設計，賦予設備出色的兼容性與擴展能力。作為通用型燒錄平臺，其不僅能適配市場上各類可編程芯片，更以穩定高效的性能表現，成為昂科自動化批量燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務，滿足量產需求。

AP8000_通用燒錄器_芯片燒錄器

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋CHIPONE, EON, SIMCom, NPRDIC, Cmsemicon等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。



審核編輯 黃宇
