Texas Instruments DRV8849EVM步進電機驅動器評估模塊（EVM）設計用于評估DRV8849。DRV8849是一款適用于工業和消費類應用的雙路步進電機驅動器。該器件與四個N溝道功率MOSFET H橋驅動器、每個步進器一個微步進分度器以及集成電流檢測功能完全集成。DRV8849最高可驅動1.5A滿量程輸出電流（取決于PCB設計）。DRV8849采用簡單的STEP/DIR接口，控制步進電機的方向和步進速率。Texas Instruments DRV8849具有電源欠壓、電荷泵故障、過流、短路和過熱保護特性。

數據手冊：*附件：Texas Instruments DRV8849EVM步進電機驅動器評估模塊數據手冊.pdf

特性

• 絕對最大電壓值：35V
• 驅動多達兩個步進電機
• 保護/診斷功能
• 評估模塊固件現場可升級，無需額外硬件

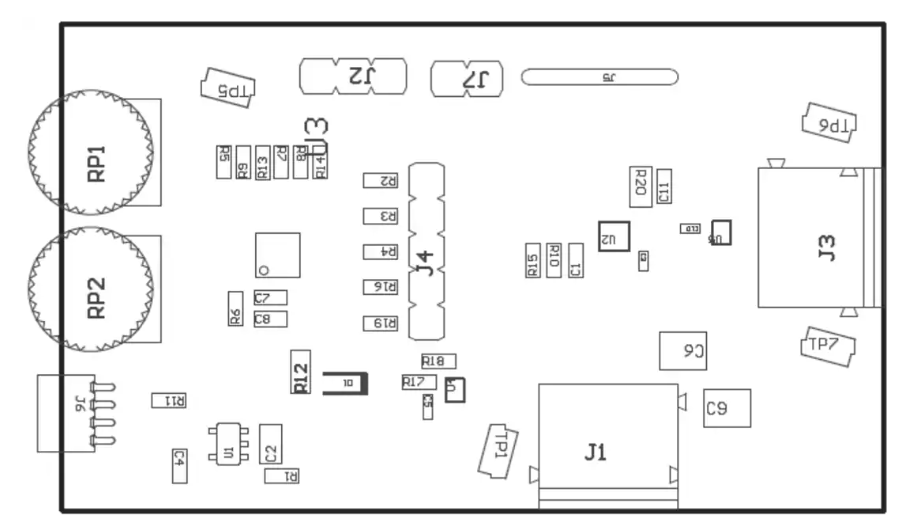

板布局

DRV8849EVM雙路步進電機驅動器評估模塊技術解析

一、產品概述

DRV8849EVM是德州儀器(TI)推出的雙路步進電機驅動器評估模塊，用于評估DRV8849雙步進電機驅動器的性能。該評估模塊具有以下核心特性：

• ?驅動能力?：支持雙路步進電機驅動，每路額定電流1.5A
• ?控制接口?：采用STEP/DIR控制方式
• ?保護功能?：集成欠壓鎖定、過流保護和熱關斷
• ?工作電壓?：支持寬電壓范圍供電

二、硬件架構與接口

1. 主要功能模塊

• ?功率驅動部分?：集成4個N溝道功率MOSFET H橋
• ?微步進控制器?：內置微步進索引器
• ?電流檢測?：集成式電流檢測電路
• ?保護電路?：包含OVP、OCP、OTP等多種保護

2. 接口定義

三、軟件配置指南

1. 驅動安裝

1. 從TI官網下載MSP430 USB驅動
2. 運行安裝程序完成驅動部署
3. 連接EVM時確保先連接USB再上電

2. GUI操作流程

1. 啟動DRV884x-EVM-GUI應用程序
2. 選擇DRV8849EVM設備類型
3. 配置串口參數(默認9600bps)
4. 驗證連接狀態(STATUS LED應1Hz閃爍)

四、典型應用場景

1. 單步進電機控制

1. 在"Driver Control"標簽頁啟用電機輸出
2. 設置控制模式(速度/步進)
3. 配置微步模式(全步/半步/1/4步)
4. 設置目標速度/步數
5. 啟動電機運行

2. 雙步進電機同步控制

1. 同時啟用Stepper1和Stepper2輸出
2. 注意兩路電機共享相同控制參數
3. 通過"Start Input Based STEP"啟動同步運行

五、關鍵技術參數

1. 性能指標

• ?微步分辨率?：支持全步、半步、1/4步模式
• ?最大步進速率?：取決于電機參數和負載
• ?衰減模式?：可通過GUI配置不同衰減模式

2. 電氣特性

六、設計注意事項

1. ?散熱管理?：
   • 大電流工作時需注意U5器件及周邊區域溫升
   • 高溫環境建議增加散熱風扇
2. ?布局建議?：
   • 電機走線盡量短且粗
   • 電源輸入端建議增加儲能電容
   • 敏感信號用地平面隔離
3. ?安全操作?：
   • 禁止在VM電源激活時插拔USB
   • 遵循正確的上電順序(先USB后VM電源)

七、故障排除指南

1. ?連接失敗?：
   • 檢查STATUS LED是否1Hz閃爍
   • 必要時按S1復位按鈕(J6置于RST位置)
   • 確認串口配置與設備管理器一致
2. ?電機不轉?：
   • 檢查VM電源連接
   • 驗證電機相位連接正確
   • 確認輸出使能狀態
3. ?性能異常?：
   • 檢查微步和電流設置
   • 更新至最新固件版本
