案例背景

在電子制造行業，SMT（表面貼裝技術）生產線的高效運行對于提高生產效率和產品質量至關重要。某電子制造企業的 SMT 生產線前段，如錫膏印刷機、SPI（錫膏厚度檢測儀）等設備采用了基于 ProfiNet 主站的西門子 S7 - 1200 系列 PLC 進行控制，以確保印刷和檢測的精度。而生產線后段，如貼片機、回流焊爐等設備采用了基于 Ethernet/IP 主站的三菱 FX5U 系列 PLC 進行控制，以實現高速貼片和焊接。不同協議的 PLC 導致生產線前后段之間的數據無法實時交互，生產節奏難以協調，影響了整個 SMT 生產線的效率。為了提高生產線的協同性和效率，企業引入了塔訊 TX 161 - RE - EIS/PNS 網關進行ProfiNet 轉 Ethernet/IP的協議轉換。

設備參數

·西門子 S7 - 1200 系列 PLC：型號為 CPU 1215C DC/DC/DC，支持 ProfiNet 協議，具有較高的性價比和穩定的性能，能夠滿足 SMT 生產線前段設備的控制需求。

·三菱 FX5U 系列 PLC：型號為 FX5U - 32MT/ES，作為 Ethernet/IP 主站，具備快速的數據處理能力和靈活的編程功能，可實現 SMT 生產線后段設備的高效控制。

·塔訊 TX 161 - RE - EIS/PNS 網關：能夠?qū)崿F(xiàn)ProfiNet 從站轉 Ethernet/IP 從站的協議轉換，保證數據在不同協議設備之間的快速、準確傳輸。

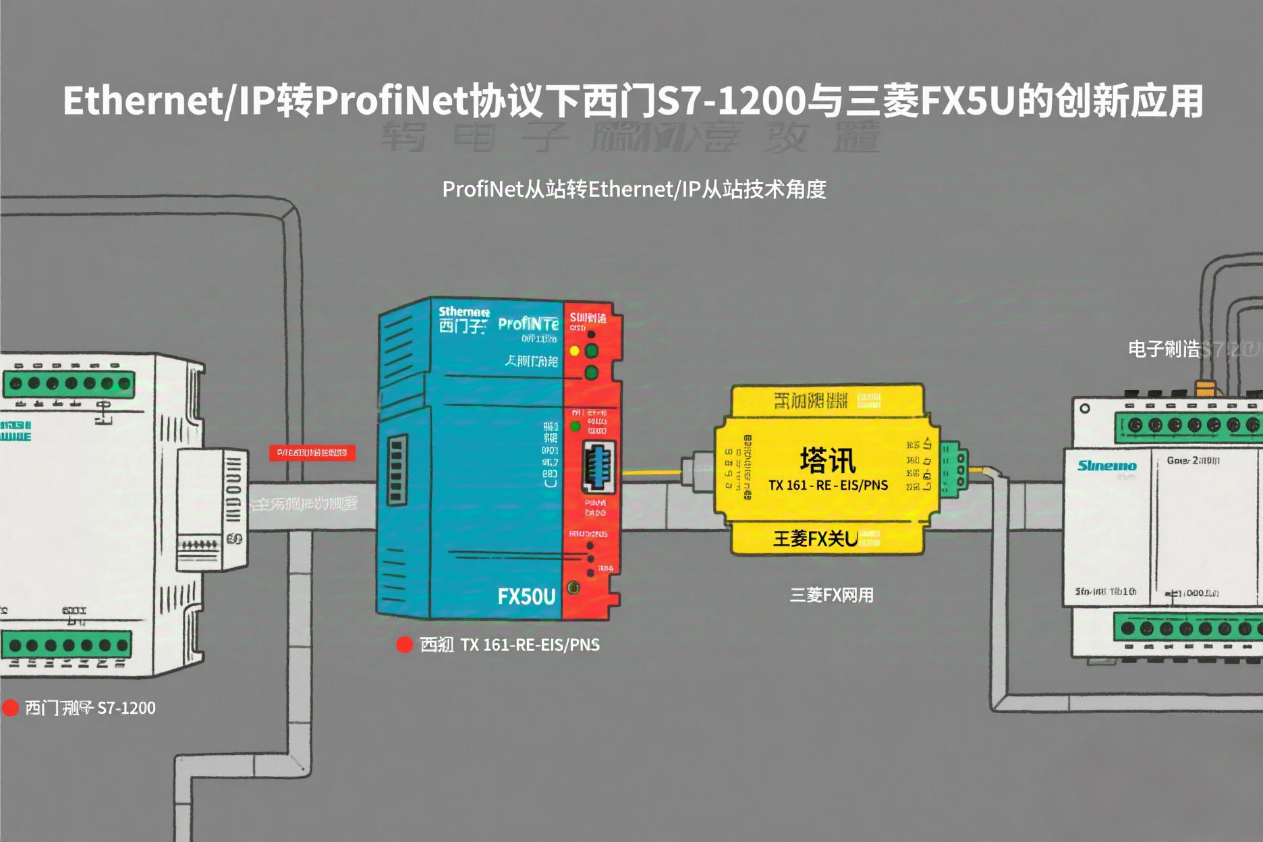

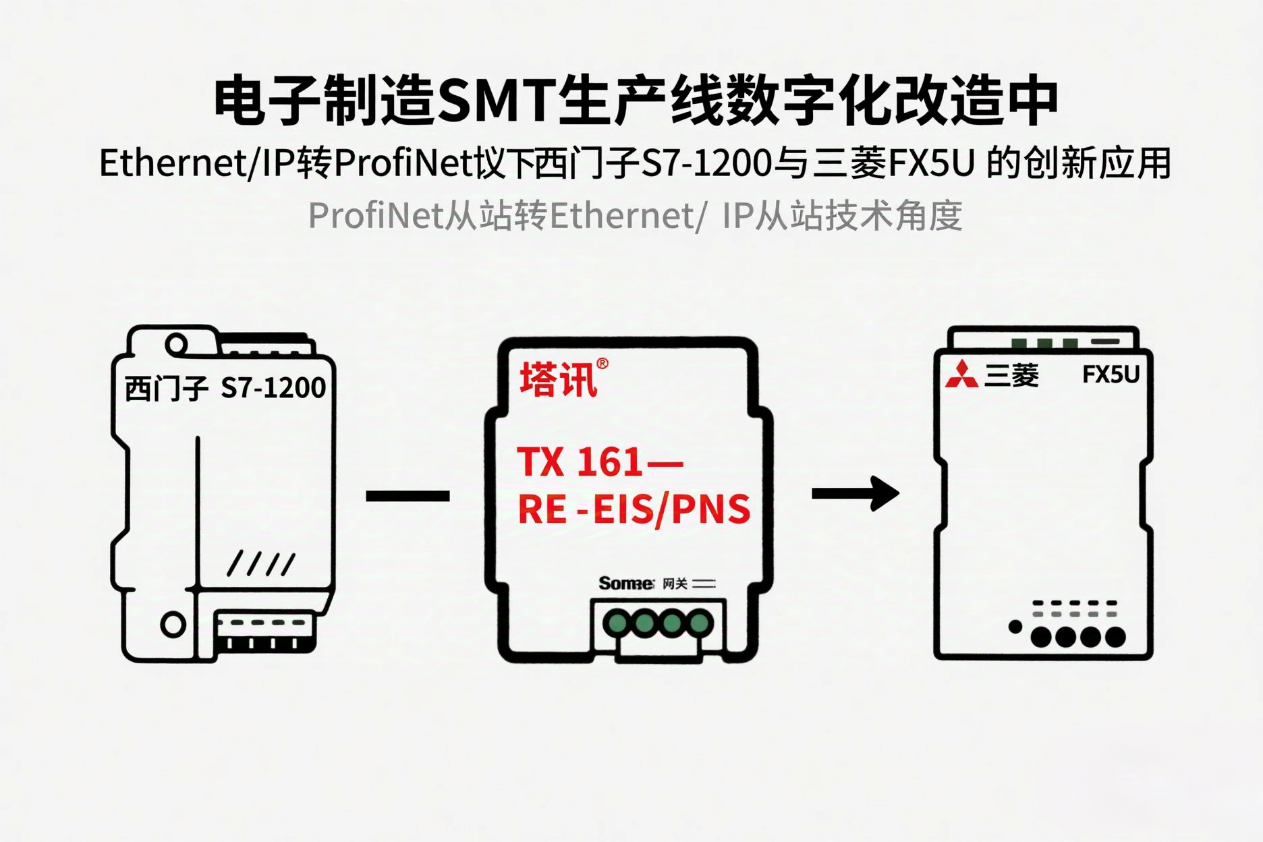

硬件連接

將塔訊 TX 161 - RE - EIS/PNS 網關的 ProfiNet 端口通過屏蔽網線連接到西門子 S7 - 1200 PLC 的 ProfiNet 接口，以減少電磁干擾對通信的影響。同時，將網關的 Ethernet/IP 端口連接到三菱 FX5U 系列 PLC 的 Ethernet/IP 接口。為網關提供穩定的電源供應，并進行合理的接地處理，確保設備在復雜的電子制造環境中穩定運行。

軟件配置

·西門子 S7 - 1200 PLC（ProfiNet 主站）配置：打開西門子 TIA Portal 編程軟件，新建項目并選擇 CPU 1215C DC/DC/DC PLC。在項目中添加 ProfiNet 設備，導入塔訊Ethernet/IP轉ProfiNet網關的 GSD 文件。設置 PLC 與網關之間的 ProfiNet 通信參數，如 IP 地址、子網掩碼等。在硬件組態中，對網關進行配置，根據 SMT 生產線前段的生產需求，設置輸入輸出數據區。例如，將輸入數據區的一部分用于接收貼片機的生產進度信息，輸出數據區的一部分用于發送錫膏印刷機的控制指令。

·三菱 FX5U 系列 PLC（Ethernet/IP 主站）配置：使用三菱 GX Works3 編程軟件，創建新項目并選擇 FX5U - 32MT/ES PLC。在項目中添加 Ethernet/IP 設備，導入塔訊網關的設備描述文件。設置 PLC 與網關之間的 Ethernet/IP 通信參數，如 IP 地址、端口號等。在硬件配置中，對網關進行組態，確定輸入輸出數據映射關系。比如，將回流焊爐的溫度數據映射到輸入寄存器，將 SPI 檢測結果映射到輸出寄存器。

·塔訊 TX 161 - RE - EIS/PNS 網關配置：使用塔訊網關配置軟件，新建工程并選擇TX 161 - RE - EIS/PNS 網關。在 ProfiNet 設置中，配置與西門子 PLC 相同的網絡參數，確保與 ProfiNet 網絡的通信正常。同時，設置輸入輸出數據長度，與西門子 PLC 中設置的數據區一致。在 Ethernet/IP 設置中，配置與三菱 PLC 相同的網絡參數，設置輸入輸出數據長度與三菱 PLC 中的數據映射關系對應。完成配置后，將配置下載到Ethernet/IP轉ProfiNet網關。

測試與驗證

配置完成后，進行嚴格的測試。首先，在西門子 PLC 中編寫測試程序，向網關發送印刷參數調整指令，檢查三菱 PLC 是否能夠正確接收并控制貼片機和回流焊爐的運行。然后，在三菱 PLC 中編寫測試程序，向網關發送后段設備的故障信息，驗證西門子 PLC 是否能夠及時接收并采取相應的措施。同時，模擬生產線的高速運行情況，測試ProfiNet 轉 Ethernet/IP通信的實時性和穩定性。

總結

通過塔訊 TX 161 - RE - EIS/PNS 網關實現ProfiNet 轉 Ethernet/IP的協議轉換，電子制造企業的 SMT 生產線實現了前后段設備之間的數據實時交互和生產節奏的協調。生產線的效率得到了顯著提高，產品質量也更加穩定。例如，當 SPI 檢測到錫膏印刷質量問題時，貼片機能夠及時調整貼片位置和速度，回流焊爐能夠根據檢測結果調整溫度曲線。這為企業帶來了更高的生產效益和市場競爭力。
