Texas Instruments TIOS102/TIOS102x數字傳感器輸出驅動器可配置為高側、低側或推挽式驅動器。這些器件能夠承受高達1.2kV (500Ω) 的IEC 61000-4-5浪涌，并具有集成反向極性保護功能。Texas Instruments TIOS102/TIOS102x中的引腳可編程接口可輕松連接電路。輸出電流限制可以使用外部電阻進行配置。具有故障報告和內部保護功能，用于應對欠壓、過流和過熱情況。

數據手冊：*附件：Texas Instruments TIOS102，TIOS102x數字傳感器輸出驅動器數據手冊.pdf

特性

• 寬電源范圍運行
  • 電源電壓：4.75V至36V（TIOS102、TIOS1023）
  • 電源電壓：7V至36V (TIOS1025)
• PNP、NPN或推挽式可配置輸出
• 確保功能安全
  • 可提供協助功能安全系統設計的文檔
• 與TIOS101(x) 引腳兼容，性能更高
  • 低殘余電壓：200mA時為0.5V（典型值）
  • 主動驅動器電流限制功能
  • 改進了封裝的散熱性能
  • 驅動器轉換率更慢，可減少過沖（最大750ns）
• 集成保護功能實現穩健的系統
  • 可配置的驅動器過流限制：50mA至350mA
  • 在V CC 、OUT和GND上的主動反極性保護高達65V
  • 過流、過熱和UVLO故障的故障指示器
  • 大電感負載安全快速去磁
  • 擴展環境工作溫度范圍：-40°C至+125°C
• 在VCC和OUT上集成了EMC保護功能
  • IEC 61000-4-2 ESD接觸放電：±8kV
  • ±4kV IEC 61000-4-4電氣快速瞬變
  • IEC 61000-4-5浪涌：±1.2kV/500?
• 大電容負載驅動能力
  • 靜態電源電流：<1.5mA（典型值）（禁用驅動器時）
• 集成LDO選項，可實現高達20mA電流
  • TIOS1023：3.3V LDO
  • TIOS1025：5V LDO
  • TIOS1023L (DSBGA)：可選3.3V/5V LDO輸出
• 節省空間的超小型封裝選項
  • 3mm x 3mm 10引腳VSON封裝（與TIOS101引腳兼容）
  • 1.7mm x 2.45mm DSBGA封裝

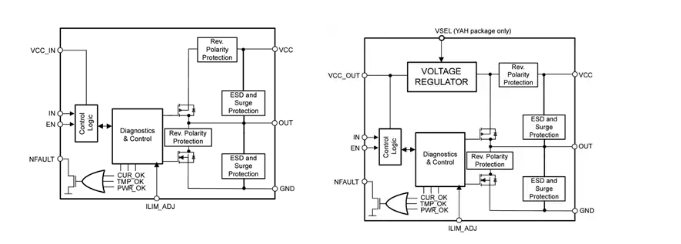

功能框圖

德州儀器TIOS102(x)數字傳感器輸出驅動器技術解析

一、產品概述與核心特性

TIOS102和TIOS102x系列是德州儀器(TI)推出的高集成度數字傳感器輸出驅動器，具有集成浪涌保護功能的小型封裝解決方案。該系列產品具有以下顯著特性：

• ?寬電壓工作范圍?：
  • TIOS102/TIOS1023：4.75V至36V
  • TIOS1025：7V至36V
• ?靈活輸出配置?：支持PNP、NPN或推挽式可配置輸出
• ?功能安全支持?：提供完整的文檔支持功能安全系統設計
• ?增強保護特性?：
  • 可配置驅動過流限制(50mA至350mA)
  • 高達65V的VCC/OUT/GND引腳主動反極性保護
  • 過流、過溫和欠壓鎖定(UVLO)故障指示器
  • 支持大電感負載的安全快速消磁
• ?EMC性能優異?：
  • ±8kV IEC 61000-4-2 ESD接觸放電
  • ±4kV IEC 61000-4-4電快速瞬變
  • ±1.2kV/500Ω IEC 61000-4-5浪涌

二、關鍵電氣參數

2.1 電源規格

• ?靜態電流?：禁用驅動器時典型值1.5mA
• ?輸出驅動能力?：
  • 高邊/低邊導通電阻：2.5Ω(典型值)
  • 200mA時殘余電壓：0.5V(典型值)
• ?LDO選項?：
  • TIOS1023：集成3.3V LDO(最大20mA)
  • TIOS1025：集成5V LDO(最大20mA)
  • TIOS1023L(DSBGA)：可選的3.3V/5V LDO輸出

2.2 保護特性參數

• ?過流保護?：通過外部電阻可調(35mA至500mA)
• ?溫度保護?：
  • 警告閾值：125°C
  • 關斷閾值：150°C(典型值)
• ?UVLO閾值?：
  • TIOS102/TIOS1023：4.4V(典型值)
  • TIOS1025：6.3V(典型值)

三、封裝與引腳配置

3.1 封裝選項

• ?VSON-10?：3mm×3mm(與TIOS101引腳兼容)
• ?DSBGA-12?：2.45mm×1.7mm(超小型封裝)

3.2 關鍵引腳功能

1. ?VCC_OUT/VCC_IN?：
   • TIOS1023/TIOS1025：3.3V/5V LDO輸出
   • TIOS102：外部邏輯電源輸入
2. ?NFAULT?：故障指示輸出，需通過上拉電阻連接至VCC_IN/OUT
3. ?IN?：來自控制器的傳輸數據輸入，內部弱上拉
4. ?EN?：驅動器使能輸入，內部弱下拉
5. ?ILIM_ADJ?：通過外部電阻RSET設置電流限制
6. ?OUT?：驅動器輸出，支持高邊/低邊/推挽配置

四、典型應用設計

4.1 電流限制配置

通過ILIM_ADJ引腳的外部電阻可精確設置輸出電流限制：

• RSET=10kΩ時：300mA(典型值)
• RSET=110kΩ時：35mA(典型值)
• 引腳懸空：260mA固定限制
• 引腳接地：500mA最大驅動能力

計算公式：
IO(LIM) = K/RSET，其中K為器件特定常數

4.2 保護電路設計

1. ?反極性保護?：
   • 集成保護電路可耐受VCC/OUT/GND引腳上高達65V的反向電壓
   • 無需外部二極管即可實現全保護
2. ?電感負載處理?：
   • 內部集成±15V鉗位電路
   • 消磁時間常數τ=L/R，建議R>VCC/IO(LIM)
3. ?容性負載驅動?：
   • 最大容性負載CLOAD ≤ (IO(LIM)×tSC)/VVCC
   • 對于大容性負載，建議ILIM_ADJ懸空以避免誤觸發

4.3 熱管理考慮

總功耗計算：
PD = PDLDO + PDOP = (VVCC-VVCC_OUT)×IVCC_OUT + VDS(ON)×IOUT

結溫估算：
TJ = TA + PD×θJA
其中θJA：

• VSON封裝：45.9°C/W
• DSBGA封裝：79.3°C/W

五、功能模式詳解

5.1 NPN模式(低邊開關)

• 配置：IN=高/懸空，EN作為開關控制
• 特點：OUT下拉至GND，適合驅動接地負載

5.2 PNP模式(高邊開關)

• 配置：IN=低，EN作為開關控制
• 特點：OUT上拉至VCC，適合驅動電源側負載

5.3 推挽模式

• 配置：EN=高，IN作為方向控制
• 特點：可實現雙向驅動，適合需要快速切換的應用

六、布局指南

1. ?PCB層疊建議?：
   • 4層板最優，層1：信號，層2：GND，層3：VCC，層4：VCC_IN/OUT
2. ?去耦電容布置?：
   • VCC引腳：100nF/100V陶瓷電容(靠近器件)
   • VCC_OUT引腳：1μF/10V陶瓷電容
3. ?熱設計?：
   • 將散熱焊盤通過多個過孔連接至GND平面
   • 對于高功率應用，考慮增加銅面積或散熱器
4. ?布線原則?：
   • 保持功率回路面積最小化
   • 避免信號線與功率線平行走線
