LM3492HC/-Q1器件集成了一個升壓轉換器和一個雙通道電流調節器，以實現高效且經濟高效的LED驅動器。該器件驅動兩個可單獨調光的 LED 燈串，最大功率為 15 W，輸出電壓高達 65 V。升壓轉換器采用專有的投影導通時間控制方法，無需補償即可提供快速瞬態響應。幾乎恒定的開關頻率可以設置為 200 kHz 至 1 MHz 的水平。陶瓷電容器穩定應用電路，并且在調光時不會產生可聽見的噪聲。可編程峰值電流限制和軟啟動功能可減少啟動時的電流浪涌。集成的190mΩ、3.9A、N溝道MOSFET開關可最大限度地縮小解決方案尺寸。快速壓擺率電流調節器允許高頻和窄脈寬調光信號實現 10000：1 的極高對比度。LED電流可通過單個電阻器設置為50 mA至250 mA。

*附件：lm3492hc-q1.pdf

為了最大限度地提高效率，（DHC） 會自動將輸出電壓調整到最低。DHC 還有助于對不同尺寸的背光面板所需的燈串中不同數量的 LED 進行單一 BOM，從而減少總體開發時間和成本。LM3492HC器件包括一個用作雙向 I/O 引腳的 COMM 引腳。帶有外部微控制器單元 （MCU） 的多功能 COMM 引腳接口用于以下功能：電源良好、過熱、IOUT 過壓和欠壓指示、開關頻率調諧和通道 1 禁用。該器件的其他監控功能包括精確使能、VCC欠壓鎖定、電流調節器過功率保護和熱關斷保護。該器件采用熱增強型PWP、20引腳封裝。

特性

• 升壓轉換器
  • 汽車級產品，Q100 1級認證
  • 非常寬的輸入電壓范圍：4.5 V 至 65 V
  • 可編程軟啟動周期
  • 無需環路補償
  • 與陶瓷和其他低 ESR 電容器一起使用，穩定，無可聽見噪聲
  • 幾乎恒定的開關頻率可在 200 kHz 至 1 MHz 范圍內編程
• 電流調節器
  • 可編程 LED 電流：50 mA 至 250 mA
  • 10000：1 對比度，300 ns 最小脈沖寬度
  • 兩個獨立的可調光 LED 燈串，最高 65 V，總功率為 15 W（通常為 28 個 LED，電流為 150 mA）
  • 動態余量控制可最大限度地提高效率
  • 過功率保護
  • ±3% 電流精度
• 監督職能
  • 精確啟用
  • 用于診斷和命令的通信 I/O 引腳
  • 熱關斷保護
  • 熱增強型PWP，20引腳封裝

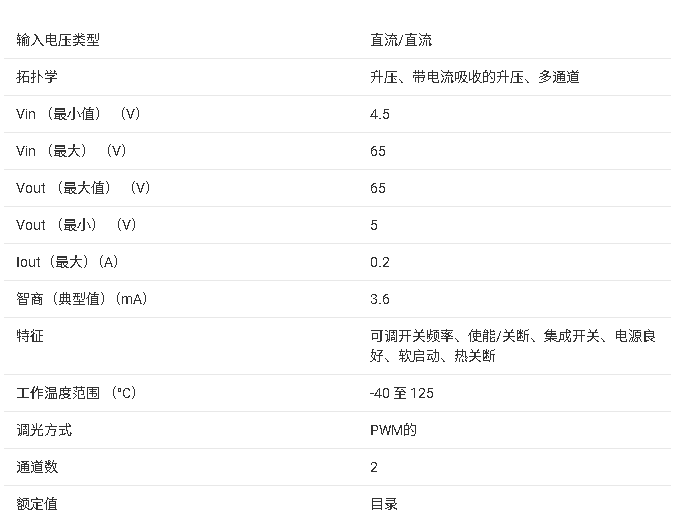

參數

?1. 產品概述?
LM3492HC-Q1/LM3492HC是德州儀器（TI）推出的高集成度LED驅動芯片，專為汽車、航海GPS顯示屏等高對比度背光應用設計。核心特性包括：

• ?Boost升壓轉換器?：輸入電壓范圍4.5V至65V，支持陶瓷電容穩定工作，開關頻率可編程（200kHz至1MHz），無需環路補償。
• ?雙通道電流調節器?：每通道獨立調光，支持10000:1對比度，最小脈寬300ns，LED電流可編程（50mA至250mA），精度±3%。
• ? 動態余量控制（DHC） ?：自動優化輸出電壓以提升效率，支持單BOM適配不同LED數量。
• ?診斷與保護功能?：過溫保護、輸出過壓/欠壓指示、VCC欠壓鎖定等。

?2. 關鍵特性?

• ?Boost轉換器?：
  • 集成3.9A N溝道MOSFET，支持寬輸入電壓。
  • 可編程軟啟動和峰值電流限制。
• ?電流調節器?：
  • 兩通道獨立控制，支持并聯輸出500mA。
  • 快速響應調光信號，適應高頻PWM。
• ?通信接口?：通過COMM引腳實現與MCU雙向通信，支持故障診斷和頻率調節。

?3. 應用場景?

• 6.5至10英寸超高對比度LCD背光（最多28顆LED）。
• 汽車/船舶GPS顯示屏。

?4. 封裝與規格?

• ?封裝?：20引腳HTSSOP（PWP），尺寸6.5mm×4.4mm。
• ?工作溫度?：-40°C至125°C（符合汽車級Q100 Grade-1認證）。

?5. 設計支持?

• ?典型電路?：包含Boost電感、反饋電阻網絡、DHC電容等關鍵元件選型指南。
• ?布局建議?：強調緊湊布局、散熱優化（通過裸露焊盤連接地平面）。

?6. 文檔更新?

• 修訂版本B（2015年10月）新增引腳功能說明、應用電路及熱性能數據。

?附件說明?
當前文檔為完整數據手冊，包含電氣特性、典型曲線、封裝信息及訂購型號列表（如LM3492HCMHX/NOPB等）。
