TPS92622-Q1 雙通道 LED 驅動器采用獨特的熱管理設計，可降低器件的溫升。TPS92622-Q1 是一款線性驅動器，由汽車電池直接供電，電壓變化較大，可輸出每通道高達 150 mA 的全電流負載。利用外部分流電阻器共享輸出電流并從驅動器中耗散功率。器件全面診斷功能包括 LED 開路、LED 對 GND 短路電路和器件過熱保護。

TPS92622-Q1 的一次故障-所有故障功能可以與其他 LED 驅動器（例如 TPS9261x-Q1、TPS9262x-Q1、TPS9263x-Q1 和 TPS92830-Q1 器件）配合使用，以滿足不同的要求。
*附件：tps92622-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 125°C，T A
• 寬輸入電壓范圍：4.5 V 至 40 V
• 通過外部分流電阻器進行熱共享
• 故障模式下的低電源電流
• 睡眠模式下的超低關斷電流（僅適用于 HVSSOP 封裝）
• 兩種高精度電流調節：
  • 每個通道輸出高達 150 mA 的電流
  • 在整個溫度范圍內精度為 ±5%
  • 通過電阻器獨立設置電流
  • 用于亮度控制的獨立PWM引腳
• 低壓差電壓：
  • 最大壓差：350 mV，150 mA
• 診斷和保護
  • 帶自動恢復功能的 LED 開路
  • 具有自動恢復功能的 LED 短路到 GND
  • 具有可調節閾值的診斷啟用
  • 故障總線可配置為單故障-全故障或僅故障通道關閉 （N-1）
  • 熱關斷
• 工作結溫范圍：–40°C 至 150°C

參數

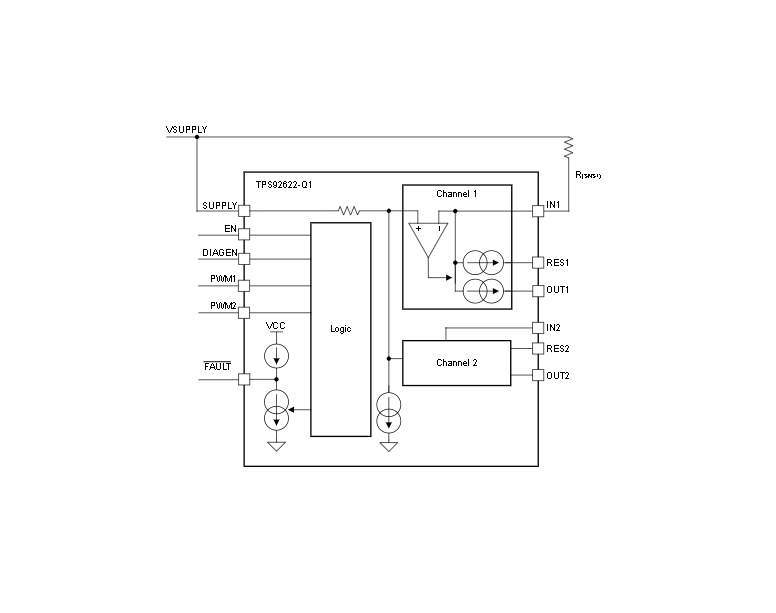

方框圖

?1. 產品概述?

• ?型號?：TPS92622-Q1，符合AEC-Q100汽車級認證（溫度等級1：-40°C至125°C）。
• ?功能?：雙通道線性LED驅動器，支持外部熱共享電阻，輸入電壓范圍4.5V至40V，每通道輸出電流高達150mA（±5%精度）。
• ?關鍵特性?：
  • 通過外部分流電阻實現熱共享，降低器件溫升。
  • 低功耗模式：故障模式下低供電電流，睡眠模式超低關斷電流（僅HVSSOP封裝）。
  • 獨立PWM引腳控制亮度，支持200Hz PWM調光。
  • 全面診斷功能：LED開路/短路保護、自動恢復機制、可配置故障總線（支持“一損全停”或僅關閉故障通道）。

?2. 應用場景?

• ?汽車外部照明?：尾燈、高位剎車燈、側標志燈。
• ?小型外部照明?：門把手、盲點指示燈、充電口照明。
• ?內部照明?：頂棚控制臺、閱讀燈。
• 通用LED驅動應用。

?3. 核心設計特點?

• ?電流調節?：通過外部感應電阻（R(SNSx)）獨立設置每通道電流，公式：
  I(OUTx_Tot)=V(CS_REG)R(SNSx)(V(CS_REG)=150mV) I (OUTx**_To t )**=**R**(**SNS**x**)**V**(**CS**_**REG**)**?**(**V**(**CS**_**REG**)**=**150**mV**)**
• ?熱管理?：通過RESx引腳連接外部電阻（R(RESx)）分擔功耗，優化散熱。
• ?診斷與保護?：
  • ?LED開路檢測?：需DIAGEN引腳使能，避免低壓誤報。
  • ?短路保護?：自動關閉故障通道并重試。
  • ?故障總線?：支持多器件聯動，實現系統級保護。

?4. 封裝與引腳?

• ?封裝選項?：
  • HVSSOP（12引腳，帶EN控制）：3.00mm × 4.00mm。
  • WSON（12引腳）：3.00mm × 3.00mm。
• ?關鍵引腳功能?：
  • SUPPLY：供電輸入（4.5V-40V）。
  • PWM1/PWM2：獨立調光控制。
  • FAULT：故障輸出/輸入，支持總線配置。

?5. 典型應用設計?

• ?電源控制調光?：通過SUPPLY電壓閾值控制LED開關（需電阻分壓設計）。
• ?MCU PWM調光?：直接由MCU GPIO控制亮度，如圖7-4所示。
• ?布局建議?：
  • 優先散熱設計，遠離熱源放置R(RESx)電阻。
  • 噪聲敏感電路（如R(SNSx)）需靠近引腳布線。

?6. 電氣特性?

• 工作結溫范圍：-40°C至150°C。
• 熱關斷閾值：典型157°C（滯后15°C）。
• 典型功耗分布參見圖5-7至5-9。
