TPS92620-Q1 雙通道 LED 驅動器采用獨特的熱管理設計，可減少器件的溫升。TPS92620-Q1 是一款線性驅動器，由汽車電池直接供電，電壓變化較大，可輸出每通道高達 250mA 的全電流負載。利用外部分流電阻器共享輸出電流并從驅動器中耗散功率。器件全面診斷功能包括 LED 開路、LED 對 GND 短路電路和器件過熱保護。

TPS92620-Q1 的一次故障-所有故障功能可以與其他 LED 驅動器（例如 TPS9261x-Q1、TPS9262x-Q1、TPS9263x-Q1 和 TPS92830-Q1 器件）配合使用，以滿足不同的要求。
*附件：tps92620-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 125°C，TA
• 寬輸入電壓范圍：4.5V 至 40V
• 通過外部分流電阻器進行熱共享
• 故障模式下的低電源電流
• 睡眠模式下的超低關斷電流（僅適用于 HVSSOP 封裝）
• 兩種高精度電流調節：
  • 每個通道輸出高達 250mA 的電流
  • 在整個溫度范圍內精度為 ±5%
  • 通過電阻器獨立設置電流
  • 用于亮度控制的獨立PWM引腳
• 低壓差電壓：
  • 最大壓差：600mV，250mA
• 診斷和保護
  • 帶自動恢復功能的 LED 開路
  • 具有自動恢復功能的 LED 短路到 GND
  • 具有可調節閾值的診斷啟用
  • 故障總線可配置為單故障-全故障或僅故障通道關閉 （N-1）
  • 熱關斷
• 工作結溫范圍：–40°C 至 150°C

參數

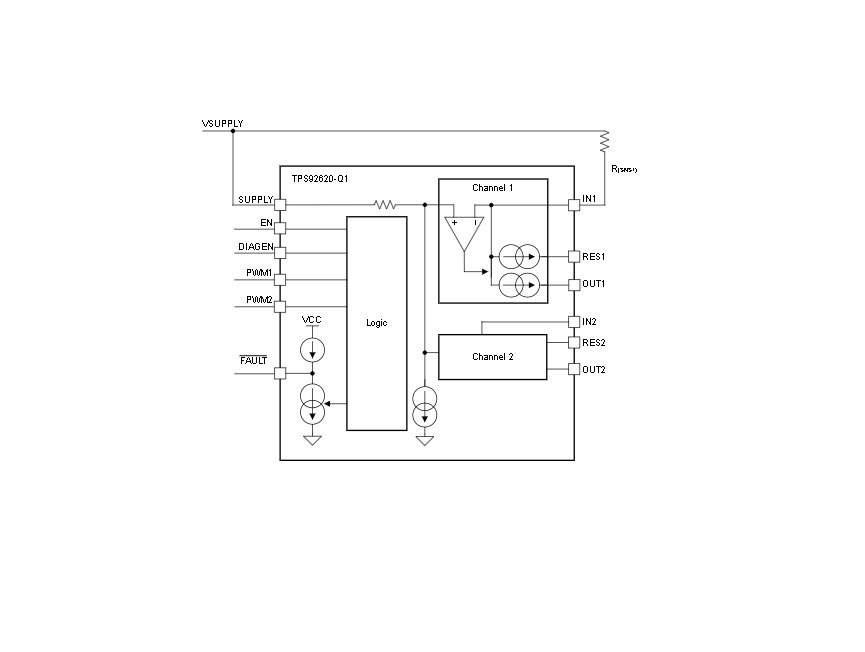

方框圖

1. 產品概述?

• ?型號?：TPS92620-Q1，符合AEC-Q100汽車級認證（溫度等級1：-40°C至125°C）。
• ?功能?：雙通道線性LED驅動器，支持外部熱共享電阻設計，通過分流電阻降低器件溫升。
• ?輸入電壓范圍?：4.5V至40V，可直接由汽車電池供電，每通道輸出電流高達250mA。
• ?封裝?：提供12引腳HVSSOP（帶EN引腳）和WSON兩種封裝選項。

?2. 核心特性?

• ?電流調節?：
  • 每通道獨立設置電流，精度±5%（全溫度范圍）。
  • 通過外部電阻（R(SNSx)）調節電流，公式：
    I(OUTx_Tot)=V(CS_REG)R(SNSx)(V(CS_REG)=150mV) I (OUTx**_To t )**=**R**(**SNS**x**)**V**(**CS**_**REG**)**?**(**V**(**CS**_**REG**)**=**150**mV**)**
• ?熱管理?：
  • 通過外部電阻（R(RESx)）分流功耗，降低器件溫度。
  • 典型應用：R(RESx)值設計為總功耗的50%分配。
• ?控制模式?：
  • ?PWM控制?：支持200Hz PWM調光，獨立控制每通道亮度。
  • ?電源控制?：通過SUPPLY電壓閾值控制LED開關（需配合電阻分壓電路）。
• ?診斷與保護?：
  • LED開路/短路檢測（需DIAGEN引腳使能）。
  • 自動恢復機制：故障后嘗試小電流重啟。
  • 熱關斷保護（閾值157°C，滯后15°C）。

?3. 典型應用場景?

• ?汽車照明?：
  • 外部：尾燈、高位剎車燈、側標志燈。
  • 內部：頂燈、閱讀燈。
• ?系統集成?：
  • 支持“一損全損”（One-Fails-All-Fail）故障總線設計，可與其他TI驅動器（如TPS9261x-Q1系列）協同工作。

?4. 關鍵設計要點?

• ?電阻選型?：
  • ? R(SNSx) ?：根據目標電流計算（如130mA需1.15Ω）。
  • ? R(RESx) ?：按散熱需求設計（如12V供電時典型值85.4Ω）。
• ?布局建議?：
  • 熱焊盤需大面積覆銅，R(RESx)電阻遠離器件（>20mm）。
  • 噪聲敏感區域（如SUPPLY引腳）就近放置去耦電容。
• ?故障處理?：
  • 開路檢測需避免低壓誤觸發（通過DIAGEN引腳閾值設置）。
  • 短路保護響應時間：典型85μs。

?5. 電氣特性?

• ?工作電流?：
  • 靜態電流：1.6mA（最大），休眠模式電流18μA（HVSSOP封裝）。
• ?時序參數?：
  • PWM響應延遲：上升沿3.7μs，下降沿4.0μs。
  • 故障恢復時間：125μs。

?6. 封裝與訂購信息?

• ?封裝尺寸?：
  • HVSSOP（DGN）：3.00mm × 4.00mm。
  • WSON（DRR）：3.00mm × 3.00mm。
• ?訂購型號?：如TPS92620QDGNRQ1（HVSSOP）、TPS92620QDRRRQ1（WSON）。

?總結?：TPS92620-Q1是一款高可靠性汽車LED驅動芯片，通過創新的熱共享設計和全面的診斷功能，適用于嚴苛的汽車照明環境。其靈活的控制方式和故障保護機制可滿足多種應用需求。
